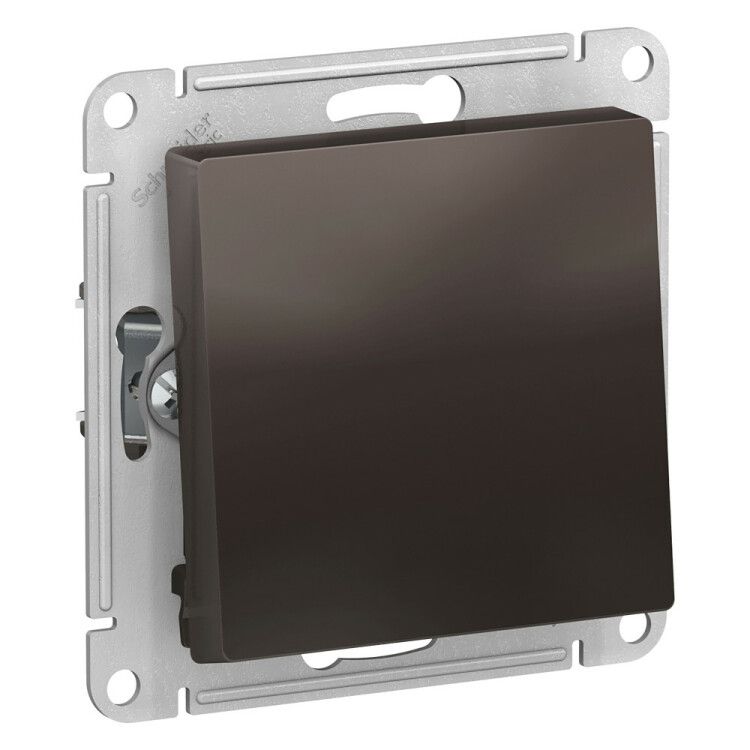

Переключатель одноклавишный ATLASDESIGN схема 6 10АХ механизм мокко - ATN000661 APC

Переключатель проходной 1-клавишный Systeme Electric артикула atn000661 - это механизм для управления освещением с двух мест, совместимый со стандартными монтажными коробками и рассчитанный на работу в бытовых сетях 220–250 В. Продукт серии AtlasDesign подходит для скрытой установки в жилых и офисных помещениях.

Назначение и область применения

Этот переключатель предназначен для организации схемы проходного управления - когда один светильник можно включить и выключить из двух разных точек. Например, у входа и выхода из комнаты, в конце коридора и у спальни, или на лестнице между этажами. Подходит для домашних интерьеров, гостиниц, офисов и других помещений, где требуется удобное управление освещением без необходимости возвращаться к первому выключателю.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузки до 2,2 кВт (например, лампы накаливания, светодиодные светильники, люстры).
• Номинальное напряжение: 220–250 В - соответствует стандартным сетям в России и странах СНГ.
• Схема подключения: переключатель на два направления - обеспечивает функциональность проходного выключателя.
• Степень защиты IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли; применяется только во внутренней установке.
• Габариты: 71×71×40 мм - совместим с типовыми монтажными коробками глубиной от 40 мм.
• Материал корпуса: термопласт - прочный, не горючий, устойчив к механическим воздействиям.
• Отделка: матовая поверхность, цвет мокко - естественный бежево-коричневый оттенок, гармонирующий с современной отделкой стен.
• Крепление: винтовое - надёжная фиксация в коробке через четыре монтажные лапки.
• Подключение: винтовые клеммы - подходят для проводов сечением до 2,5 мм2.
• Количество модулей: 0 - это только механизм, без рамки; требует отдельной декоративной рамки.
• Подсветка: не предусмотрена - в комплекте нет светодиода.

Совместимость и монтаж

Механизм atn000661 совместим с любыми рамками серии AtlasDesign и другими системами, имеющими стандартную посадку 71×71 мм. Для работы необходим второй аналогичный проходной переключатель и перемычка между ними (обычно трёхжильный кабель). Монтаж выполняется в скрытую коробку: после подвода проводов к клеммам (L, L1, L2) механизм фиксируется винтами. Усиленные лапки обеспечивают плотную посадку даже в старых или слегка расширенных коробках. Не используйте этот механизм как обычный одноклавишный выключатель - он работает только в паре с другим проходным устройством.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытового электрооборудования. Отсутствие галогенов делает материал экологически безопасным при утилизации. Номинальные параметры (10 А, 250 В) соответствуют ГОСТ Р 50030.2 и IEC 60669-1. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не допускает использование в сырых помещениях, на улице или в ванных комнатах.

Преимущества

• Усиленные монтажные лапки снижают риск проворачивания механизма при затяжке винтов.
• Матовая поверхность не царапается легко и не отражает блики, что важно для интерьера.
• Конструкция механизма оптимизирована для долгой службы - контактная группа рассчитана на более чем 10 000 операций включения/выключения.
• Цвет мокко хорошо сочетается с большинством дизайнерских решений, особенно в натуральных тонах.

Ограничения применения

• Не подходит для установки в помещениях с повышенной влажностью (ванная, баня, бассейн) - степень защиты IP20 недостаточна.
• Требует обязательного наличия второго проходного переключателя - нельзя использовать самостоятельно.
• Не имеет подсветки - в темноте невозможно найти клавишу без внешнего освещения.
• Не является готовым изделием: нужна отдельная рамка, так как представлен только механизм.
• Не рекомендуется для управления мощными нагрузками выше 2,2 кВт (например, нагреватели, насосы).

Примеры использования

• Управление потолочным светильником в длинном коридоре: включить у входа, выключить у выхода.
• Освещение лестницы: включить свет на нижнем этаже, выключить на верхнем.
• Спальная комната: выключить свет у кровати, не вставая, после того как включили у двери.
• Загородный дом: управление светом в холле с двух сторон - от входной двери и от перехода в кухню.

Практические советы

• Выбирайте рамку AtlasDesign того же цвета - мокко - чтобы сохранить единство стиля.
• При монтаже проверьте, что провода подключены правильно: L - фаза, L1/L2 - перемычки к другому переключателю. Перепутать их - значит потерять функцию проходного управления.
• Если планируете заменить старый выключатель, убедитесь, что в коробке есть три провода - иначе система не будет работать.
• Не используйте этот механизм рядом с розетками или кнопками звонка - он не предназначен для смешанных групп.
• При заказе всегда берите два таких переключателя - они работают только в паре.
