Выключатель двухклавишный ATLASDESIGN с подсветкой схема 5а 10АХ механизм изумруд - ATN000853 APC

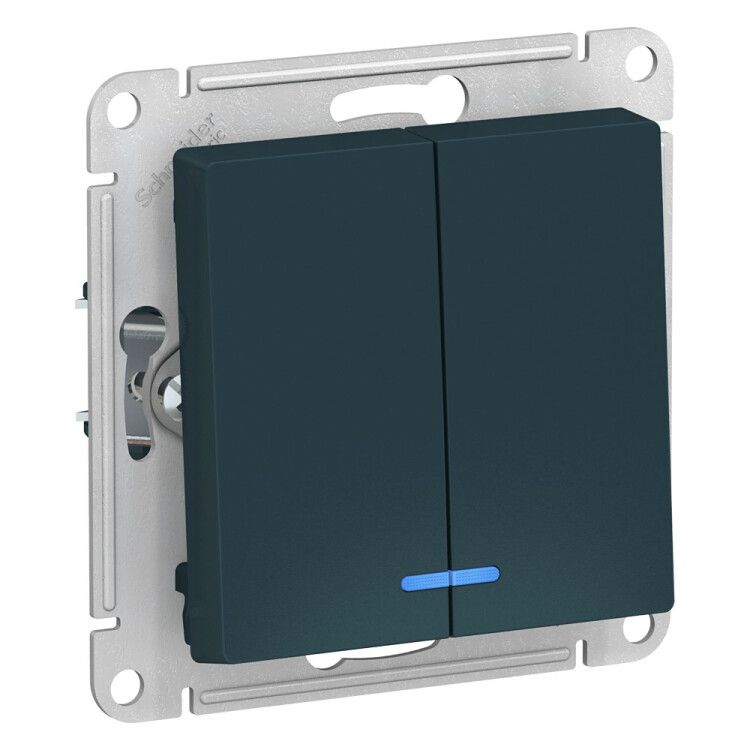

Выключатель двухклавишный с подсветкой Systeme Electric артикула atn000853 - это надёжный механизм серии AtlasDesign для управления двумя группами освещения в помещениях. Цвет изумруд и матовая отделка обеспечивают эстетичную интеграцию в интерьер, а подсветка упрощает использование в темноте.

Назначение и область применения

Этот выключатель предназначен для коммутирования двух независимых нагрузок - например, двух групп точечных светильников, люстр или бра - с одного места. Подходит для установки в жилых, офисных и общественных помещениях. Применяется там, где важно удобство управления освещением в условиях слабой видимости благодаря встроенной подсветке.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт при 220 В;
• Номинальное напряжение: 220 В - совместим с бытовыми однофазными сетями;
• Количество клавиш: 2 - каждая управляет своей цепью;
• Схема подключения: 2×1-полюс - два отдельных контакта, каждый замыкает свою фазу;
• Подсветка: да, светодиодная, синий цвет - активируется при отключенном состоянии, чтобы указывать расположение выключателя;
• Степень защиты IP20 - защищён от доступа пальцами и крупным мусором, но не от воды и пыли;
• Габариты: 71×71×40 мм - соответствует стандартному подрозетнику;
• Материал корпуса: термопласт (ABS-пластик) - прочный, устойчив к механическим повреждениям и УФ-излучению;
• Отделка: матовая - снижает бликование, не требует частой уборки;
• Не содержит галогенов - безопаснее при горении, соответствует экологическим нормам;
• Тип крепления: винтовое - фиксируется в подрозетнике болтами;
• Способ монтажа: внутренний / скрытый - устанавливается в стену, лицевая часть flush-mounted;
• Способ подключения: винтовые клеммы - надёжный контакт, подходят медные провода сечением до 2,5 мм2.

Совместимость и монтаж

Механизм системы AtlasDesign совместим со всеми стандартными рамками и декоративными накладками этой же серии. Монтируется в обычный круглый подрозетник глубиной не менее 40 мм. Для установки требуется предварительно отключить питание. Клеммы рассчитаны на одножильные и многожильные провода - перед затяжкой необходимо зачистить изоляцию на 8–10 мм. Напряжение питания не выше 250 В, хотя номинал указан 220 В - перегрузка возможна при длительной работе на грани 10 А.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых выключателей. Сертифицировано в рамках европейских норм IEC 60669-1. Отсутствие галогенов делает материал более безопасным при возгорании. IP20 обеспечивает базовую защиту, поэтому применение в ванных, банях, на улице запрещено. Не рекомендуется использовать в местах с высокой влажностью или риском попадания жидкостей.

Преимущества

• Удобная подсветка - синий LED-индикатор помогает находить выключатель ночью без лишнего света;
• Качественный пластик - устойчив к царапинам, не желтеет со временем;
• Чёткая тактильная реакция клавиш - минимизация случайных срабатываний;
• Совместимость с системой AtlasDesign - можно собирать единый стиль с другими элементами интерьера;
• Легкий монтаж - винтовые клеммы позволяют работать даже новичкам без специнструментов.

Ограничения применения

• Не предназначена для влажных помещений - IP20 исключает установку в ванной комнате, на кухне рядом с раковиной, в подвале с повышенной сыростью;
• Не поддерживает dimming (регулировку яркости) - работает только как on/off;
• Не используется с мощными нагрузками свыше 2,2 кВт - не подходит для нагревательных приборов, насосов, мощных светильников;
• Только внутренняя установка - нельзя монтировать на открытую поверхность;
• Нельзя менять цвет подсветки - она постоянная, синяя, не регулируется пользователем.

Примеры использования

• Управление потолочным светом и бра в спальной комнате;
• Включение основного света и подсветки в гостиной;
• Контроль освещения в коридоре и смежной комнате через один выключатель;
• Освещение в детской - две группы ламп: одна для игр, другая - для сна.

Практические советы

• Перед покупкой проверьте глубину подрозетника - он должен вместить механизм 40 мм с запасом;
• При подключении используйте провода сечением 1,5–2,5 мм2 - больше не надо, меньше опасно;
• Не закручивайте винты слишком сильно - есть риск треснуть клемму;
• Если нужен белый или другой цвет - выбирайте другие модели серии AtlasDesign, этот вариант только в изумрудном;
• Для ремонта или замены - достаточно снять накладку, открутить пару винтов и отсоединить провода - никаких сложных демонтажей.
