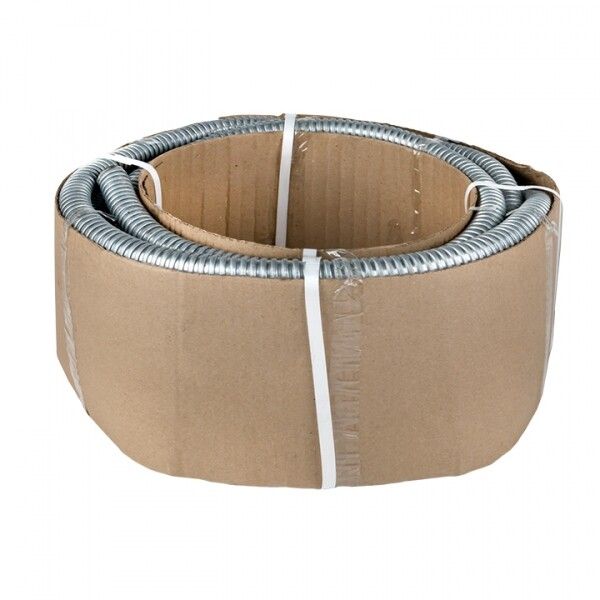

Металлорукав Р3-ЦХ-20 d20мм с протяжкой (уп.15м) EKF mrzn-20-15

Металлорукав Р3-ЦХ-20 d20мм с протяжкой/зондом (15м) от EKF - это гибкий металлический канал с внутренним диаметром 20 мм, предназначенный для защиты кабелей и проводов от механических повреждений и внешних воздействий. Благодаря наличию протяжки и оцинкованной стальной оболочке, этот металлорукав удобен для монтажа в труднодоступных местах и подходит как для скрытой, так и для открытой проводки. Артикул mrzn-20-15 соответствует серии PROxima.

Назначение и область применения

Металлорукав Р3-ЦХ-20 d20мм с протяжкой/зондом (15м) используется для прокладки силовых, контрольных и слаботочных кабелей в условиях, где требуется защита от ударов, перегибов и воздействия пыли и капель воды. Подходит для установки в зданиях, промышленных объектах, на производственных линиях, в системах вентиляции, кондиционирования и IT-инфраструктуре. Протяжка позволяет легко затянуть кабели через всю длину рукава без дополнительных инструментов.

Технические характеристики

• Внутренний диаметр: 20 мм - позволяет пропускать кабели до 12–15 мм в диаметре (с учётом запаса на изгиб и плотную укладку).
• Наружный диаметр: 24 мм - определяет требуемые отверстия для крепления и проходы в стенках.
• Длина: 15 метров - одна бухта, что снижает количество соединений при прокладке длинных трасс.
• Материал: оцинкованная стальная лента с обмоткой из нержавеющей проволоки - обеспечивает прочность и коррозионную стойкость.
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен) и брызг воды с любого направления.
• Температурный диапазон: от -40 C до +60 C - работает в холодных помещениях и жарких цехах.
• Статический радиус изгиба: 90 мм - минимальный допустимый радиус изгиба при фиксированной установке; при динамических нагрузках - не менее 120 мм.
• Разрывное усилие: 250 Н - выдерживает значительные осевые нагрузки, но не предназначен для подвески тяжёлых кабелей.
• Уплотнение: хлопчатобумажное волокно - препятствует попаданию крупной пыли, не создаёт герметичности.
• Гарантия: 84 месяца (7 лет) - подтверждает долговечность материала и технологии изготовления.
• Соответствие: DIN EN 61386-23 - стандарт для гибких трубных систем в электроустановках.

Совместимость и монтаж

Металлорукав Р3-ЦХ-20 d20мм с протяжкой/зондом (15м) совместим с фитингами и муфтами EKF серии PROxima, а также с аналогичными изделиями других производителей, имеющими стандартный наружный диаметр 24 мм. Для монтажа используйте клеммы, зажимы или хомуты с внутренним диаметром не менее 25 мм. Протяжка уже встроена - её можно использовать для затяжки кабеля, предварительно закрепив конец на шнуре или кабеле. Не рекомендуется растягивать рукав более чем на 10% от исходной длины - это может повредить уплотнение и структуру спирали.

Безопасность и стандарты

Изделие соответствует европейскому стандарту DIN EN 61386-23, который регламентирует требования к гибким трубным системам для электропроводки. Степень защиты IP54 гарантирует безопасную работу в помещениях с повышенной влажностью и пылью, например, в цехах, на складах или в подвальных помещениях. Отсутствие электрических характеристик указывает, что металлорукав не является элементом системы заземления - для этого необходимо применять отдельные заземляющие перемычки.

Преимущества

• Протяжка в комплекте - экономит время при прокладке кабелей, особенно в длинных трассах.
• Оцинкованная сталь с защитным слоем масла - увеличивает срок службы при работе в агрессивной среде.
• Высокая гибкость - позволяет прокладывать маршрут с множеством поворотов без использования дополнительных соединителей.
• Длинная бухта (15 м) - снижает число стыков, уменьшает риск утечки пыли и повышает надёжность всей трассы.
• Подходит для многократного изгиба - сохраняет форму после деформаций, не теряет целостность.

Ограничения применения

• Не предназначен для постоянного погружения в воду или работы в условиях высокой влажности (IP54 ≠ IP67/IP68).
• Не обеспечивает электрическую изоляцию - кабели внутри должны иметь собственную защитную оболочку.
• Не рассчитан на подвеску тяжёлых кабелей - вес кабеля должен распределяться по креплениям, а не на сам рукав.
• Не следует использовать в условиях температур выше +60 C - материал теряет устойчивость, уплотнение может деградировать.
• Не рекомендован для прямого контакта с открытыми пламенем или высокотемпературными поверхностями.

Примеры использования

• Прокладка кабелей управления между станком и пультом в цеху с частыми вибрациями.
• Скрытая проводка в потолочных перекрытиях офисных помещений с доступом через люки.
• Защита сигнальных кабелей в системах кондиционирования воздуха, где есть риск попадания влаги.
• Прокладка Ethernet-кабелей в серверных комнатах с высокой плотностью трасс.
• Обвязка кабелей в автоматизированных линиях, где необходима свобода движения оборудования.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр рукава был больше суммарного диаметра всех кабелей - лучше оставлять 20–30% свободного пространства.
• При использовании нескольких рукавов в одной трассе - не перегибайте их под острым углом; используйте радиус не меньше 90 мм.
• Если протяжка оборвалась - замените её на новую, не пытайтесь восстановить старую: это может повредить уплотнение.
• При необходимости резки - используйте ножницы по металлу, не перекручивайте рукав - это нарушает структуру спирали.
• Для длительной эксплуатации в пыльных условиях - периодически проверяйте состояние уплотнения и при необходимости заменяйте его.
• Артикул mrzn-20-15 - один из самых популярных в серии PROxima; при заказе нескольких единиц - убедитесь, что все партии имеют одинаковый номер.
