Металлорукав из оцинкованной стали с протяжкой, уплотненный х/б нитью Р3-ЦХ-20 протяжкой - 77875 КВТ

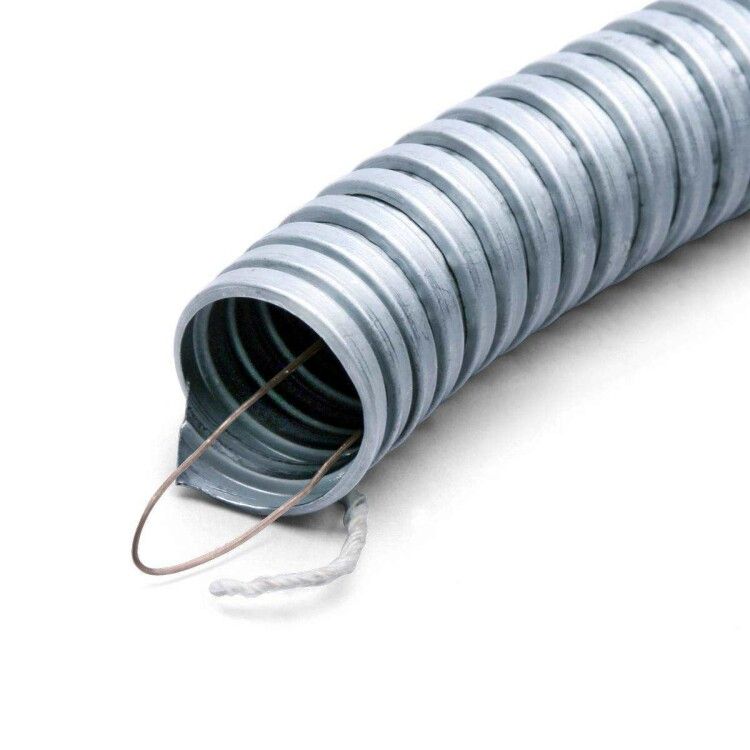

Металлорукав РЗ-ЦХ 20 с протяжкой от Fortisflex - гибкий металлический рукав с оцинкованной стальной оболочкой и встроенной протяжкой, предназначенный для безопасной прокладки кабелей и проводов в условиях повышенной механической нагрузки. Артикул 77875 подходит как для внутренних, так и для наружных работ, где важна надёжная защита и удобство монтажа.

Назначение и область применения

Металлорукав РЗ-ЦХ 20 с протяжкой используется для прокладки силовых и слаботочных кабелей в местах, где требуется защита от ударов, сдавливания и случайных повреждений. Подходит для скрытой и открытой проводки в промышленных помещениях, на станках, конвейерах, в распределительных щитах, транспорте и на объектах с высокой вибрацией. Благодаря наличию протяжки, упрощается затяжка кабелей при монтаже.

Технические характеристики

• Наружный диаметр: 24 мм
• Длина бухты: 50 метров
• Материал корпуса: оцинкованная стальная лента
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Температурный диапазон: от –40 C до +120 C
• Ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• Статический радиус изгиба: 60 мм - минимальный допустимый радиус изгиба при постоянной установке
• Разрывное усилие: 450 Н - способен выдерживать значительную осевую нагрузку
• Уплотнение: хлопчатобумажная нить (ХБ) - предотвращает попадание пыли и мелкого мусора
• Обшивка: отсутствует - внешняя поверхность голая, оцинкованная
• Цвет: металлик
• Электрические свойства: проводящий - позволяет использовать как средство заземления

Совместимость и монтаж

Металлорукав РЗ-ЦХ 20 с протяжкой совместим с фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Протяжка внутри рукава позволяет легко втянуть кабель или провода без дополнительных инструментов. При монтаже соблюдайте минимальный радиус изгиба 60 мм - превышение риска перегиба и повреждения жил. Крепление выполняйте через хомуты или кронштейны, исключая чрезмерное натяжение.

Безопасность и стандарты

Изделие соответствует требованиям по защите от механических воздействий (IK07) и пылевой защите (IP40). Оцинкованное покрытие снижает риск коррозии, но не делает рукав герметичным - не предназначен для эксплуатации в условиях постоянного контакта с водой или влажностью выше нормы. Электропроводящая структура позволяет применять его в системах заземления, однако требует проверки контура после монтажа.

Преимущества

• Встроенная протяжка ускоряет прокладку кабелей - не нужна дополнительная штанга или верёвка
• Высокая гибкость обеспечивает прокладку в труднодоступных местах с множеством поворотов
• Оцинкованная сталь устойчива к коррозии в сухих и умеренно влажных средах
• Устойчивость к бензину, маслам, разбавленным кислотам и щелочам - подходит для промзоны
• Проводящие свойства позволяют использовать как элемент заземления, снижая количество компонентов системы
• Ударопрочность IK07 защищает от случайных ударов инструментом или оборудованием

Ограничения применения

• Не применяется в условиях постоянного контакта с водой - степень защиты IP40 не предусматривает защиту от брызг и струй
• Не рекомендован для прямого солнечного света длительное время - хотя материал устойчив к УФ, долговременная экспозиция может ускорить старение цинка
• Не следует использовать в качестве основного несущего элемента - разрывное усилие 450 Н рассчитано на защиту, а не на подвеску веса
• Уплотнение из хлопчатобумажной нити не является герметичным - не подходит для взрывоопасных зон или помещений с агрессивными парогазовыми средами

Примеры использования

• Прокладка кабелей управления между станком и пультом в цеху
• Защита проводов питания на конвейере с частыми перемещениями
• Монтаж сигнальных линий в распределительных щитах с ограниченным пространством
• Подключение датчиков на производственных линиях с вибрацией
• Прокладка кабелей вдоль металлоконструкций, где необходима защита от механических повреждений

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава - он должен позволять свободно проходить кабелю с учётом изоляции
• При использовании нескольких участков рукава соединяйте их через фитинги Fortisflex - не используйте самодельные переходники
• Не перегибайте рукав меньше чем на 60 мм радиуса - это может повредить внутреннюю структуру и изоляцию кабеля
• Если планируете заземление через металлорукав - обязательно выполните надёжный контакт с заземляющим проводником на обоих концах
• Храните бухту в сухом месте - даже оцинкованная сталь может начать окисляться при длительном воздействии влаги
• Для длинных трасс (>20 м) используйте дополнительные точки крепления - прогиб может затруднять протяжку
