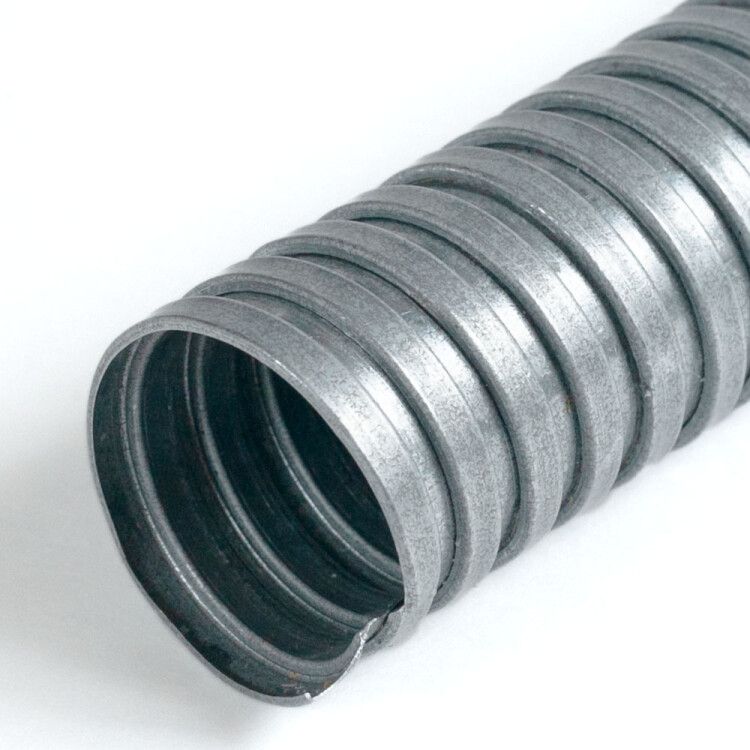

Металлорукав Р3-ПР-ЦХ-20 1100 Н УХЛ1 (50м/уп) от ПРОМРУКАВ - гибкий металлический рукав из оцинкованной стали для защиты кабелей и шлангов от механических нагрузок и внешних воздействий. Подходит для прокладки в условиях широкого температурного диапазона, особенно там, где важна прочность и долговечность, но герметичность не требуется.

Назначение и область применения

Металлорукав Р3-ПР-ЦХ-20 1100 Н УХЛ1 (50м/уп) используется для защиты изолированных проводов, силовых и управляющих кабелей, резиновых и пластиковых шлангов от перетирания, ударов, давления и химически активной среды. Применяется в промышленных системах, на станках, конвейерах, в транспорте, энергетике и на объектах с высокой степенью вибрации. Не предназначен для установки в местах постоянного контакта с водой или влажностью выше уровня IP42.

Технические характеристики

• Наружный диаметр: 24,6 мм
• Внутренний диаметр: 18,7 мм
• Номинальный диаметр: 20 мм - соответствует типоразмеру для кабелей до 18–20 мм в диаметре
• Материал: сталь листовая оцинкованная - обеспечивает коррозионную стойкость в сухих и умеренно влажных средах
• Длина бухты: 50 метров - удобно для крупных проектов и минимизации стыков
• Разрывное усилие: 450 Н - выдерживает значительные осевые нагрузки
• Степень защиты IP42 - защищает от твердых частиц больше 1 мм и вертикальных капель воды
• Температура эксплуатации: от –60 C до +100 C - подходит для холодных складов, сурового климата и нагреваемых зон
• Статический радиус изгиба: 90 мм - минимальный допустимый радиус при фиксированной укладке
• Гибкость: эластичный и податливый - легко формируется вручную без инструментов
• Обшивка: отсутствует - снижает вес и стоимость, но требует дополнительной защиты при открытой прокладке
• Цвет: металлик - визуально отличается от обычных пластиковых рукавов
• Уплотнение: специальное волокно/нить - предотвращает попадание пыли и мелкого мусора внутрь, но не обеспечивает герметичность

Совместимость и монтаж

Металлорукав Р3-ПР-ЦХ-20 1100 Н УХЛ1 (50м/уп) совместим со всеми стандартными кабельными вводами и фитингами с внутренним диаметром 18–20 мм. Для монтажа используйте ножницы по металлу или труборез - рез выполняется чётко без деформаций. Концы рекомендуется закрывать термоусадочными колпачками или оплетками для предотвращения распускания спирали. Не применяйте сварку или паяние - это повредит цинковое покрытие и снизит срок службы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 16010-81 для металлорукавов класса Р3. Сертифицирован для работы в условиях категории УХЛ1 - устойчив к умеренному климату с повышенной влажностью, но не предназначен для морского или химически агрессивного окружения. Электрическая изоляция не предусмотрена - не заменяет кабельную оболочку.

Преимущества

• Высокая механическая прочность - выдерживает сдавливание и случайные удары
• Широкий температурный диапазон - работает в экстремальных условиях, включая зимнюю эксплуатацию
• Гибкость без потери формы - легко адаптируется под сложные трассировки
• Долговечность благодаря оцинкованию - не ржавеет при нормальной влажности
• Формат бухты 50 м - экономит время на доставке и сокращает количество соединений

Ограничения применения

• Не предназначена для помещений с постоянным контактом с водой - IP42 недостаточно для влажных цехов или наружной установки под дождём
• Не обеспечивает электрическую изоляцию - нельзя использовать вместо кабеля с двойной изоляцией
• Не подходит для частых динамических изгибов - при многократном сгибании возможна усталость материала
• Отсутствие обшивки делает его восприимчивым к острым предметам и абразивному износу при открытой прокладке
• Запрещено применение в средах с кислотами, щелочами или солями - цинк будет разрушаться

Примеры использования

• Защита кабелей управления на автоматизированных линиях производства
• Прокладка шлангов для воздуха и масла на станках ЧПУ
• Кабельные трассы внутри холодильных камер (до –60 C)
• Передвижные системы на железнодорожных путях и в портовых терминалах
• Подключение датчиков и исполнительных механизмов в цехах с высокой запылённостью

Практические советы

• Выбирайте металлорукав Р3-ПР-ЦХ-20 1100 Н УХЛ1 (50м/уп) только если нужна защита от механических повреждений, а не герметизация - для влагозащиты используйте герметичные модели Р4 или Р5
• При прокладке через металлоконструкции используйте переходники с резьбой - не затягивайте рукав напрямую болтами
• Проверьте посадочный диаметр кабеля перед монтажом - внутренний проход 18,7 мм не позволит протянуть кабель более 18 мм в диаметре
• Храните бухты в сухом месте - даже оцинкованная сталь может начать корродировать при длительном контакте с конденсатом
• При необходимости резки - всегда проверяйте целостность уплотнения после монтажа; при повреждении замените участок или заделайте герметиком
