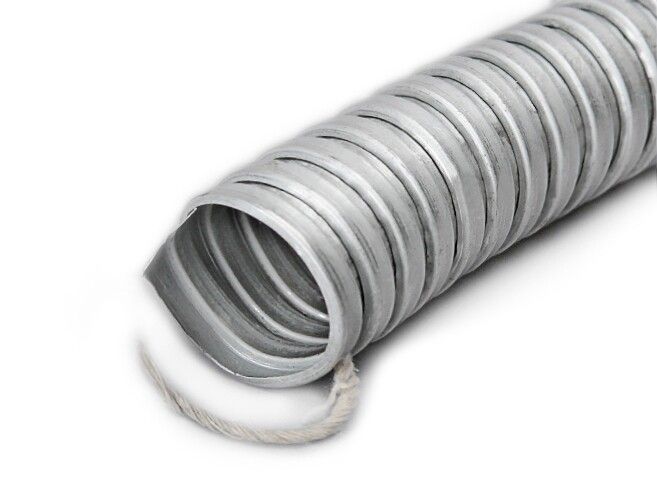

Металлорукав Р3-ЦХ-20 d20мм без протяжки (уп.50м) Fortisflex 42429 КВТ

Металлорукав Р3-ЦХ-20 диаметр 20 мм без протяжки от Fortisflex - гибкая металлическая защита для кабелей и проводов в промышленных условиях. Подходит для открытой и скрытой прокладки, выдерживает механические нагрузки, температурные перепады и воздействие агрессивных сред. Артикул 42429 соответствует требованиям к надежной защите в сложных условиях эксплуатации.

Назначение и область применения

Металлорукав Р3-ЦХ-20 диаметр 20 мм без протяжки предназначен для защиты кабельных трасс от механических повреждений, вибраций и внешних воздействий. Применяется в промышленности: на станках, конвейерах, автоматизированных линиях, распределительных щитах, в зонах с высокой плотностью коммуникаций. Подходит как для внутренней, так и для наружной установки. Не используется для защиты от прямого попадания воды или пыли - степень защиты IP40 допускает лишь ограниченную защиту от твердых частиц.

Технические характеристики

• Диаметр внутренний: 20 мм - позволяет пропускать кабели с суммарным наружным диаметром до 18–19 мм
• Наружный диаметр: 24 мм - важен при расчете места в каналах и кабельных лотках
• Материал: оцинкованная стальная лента - обеспечивает коррозионную стойкость и прочность
• Уплотнение: хлопчатобумажная нить - предотвращает проникновение крупной пыли, не герметична
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, без защиты от воды
• Ударопрочность: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см)
• Температура эксплуатации: от –40 C до +120 C - работает в холодных цехах и рядом с нагреваемыми элементами
• Разрывное усилие: 450 Н - способен выдерживать значительные растягивающие нагрузки
• Статический радиус изгиба: 60 мм - минимальный радиус изгиба при неподвижном положении
• Длина бухты: 50 м - удобно для закупки больших объемов
• Цвет: металлик - визуально отличается от пластиковых рукавов, легко идентифицируется
• Электрические характеристики: проводящие - металлорукав является потенциально живым элементом, требует заземления

Совместимость и монтаж

Металлорукав Р3-ЦХ-20 диаметр 20 мм без протяжки совместим с фитингами серии Fortisflex: ВМ (INOX), ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР (INOX), ВК-М-МР. Для монтажа используйте специальные зажимы или компрессионные муфты - саморезы и хомуты не рекомендуются. Кабель протягивается через рукав после его установки - протяжка не предусмотрена, поэтому подготовьте трассу заранее. Гибкость позволяет выполнять изгибы под углом до 90°, но не менее 60 мм радиуса - соблюдайте этот параметр, чтобы не повредить жилы кабеля внутри.

Безопасность и стандарты

Металлорукав Р3-ЦХ-20 диаметр 20 мм без протяжки имеет класс защиты IK07 и IP40, что соответствует требованиям EN 62262 и IEC 60529. Поскольку он выполнен из проводящего материала, обязательна его связь с системой защитного заземления объекта. Без заземления возможен риск поражения током при пробое изоляции кабеля. Не применяйте в местах с постоянным контактом с водой, паром или агрессивными жидкостями - хотя материал устойчив к маслам и разбавленным кислотам, IP40 не гарантирует герметичность.

Преимущества

• Высокая механическая прочность благодаря оцинкованной стали - выдерживает давление, сдавливание, случайные удары
• Широкий температурный диапазон - работает в холодильных камерах и возле печей
• Устойчивость к бензину, маслам, разбавленным кислотам и щелочам - подходит для автосервисов, заводов, химических участков
• Гибкость и возможность многократного изгиба - снижает необходимость в соединительных элементах
• Долговечность - срок службы превышает аналоги из пластика при одинаковой нагрузке

Ограничения применения

• Не предназначены для защиты от воды - IP40 не защищает от брызг, струй или влаги
• Обязательно требуется заземление - не используйте в сетях TN-C без подключения к PE
• Нельзя использовать в качестве основного крепежа - не рассчитан на подвеску веса кабеля
• Не подходит для помещений с повышенной взрывоопасностью - отсутствует сертификат Ex
• Не рекомендуется применять там, где есть контакт с концентрированными кислотами, щелочами или растворителями - даже устойчивый материал может разрушаться при длительном воздействии

Примеры использования

• Защита силовых кабелей от частотных преобразователей к двигателям на конвейере
• Прокладка сигнальных проводов между датчиками и контроллером в цеху с вибрациями
• Изоляция кабелей вблизи сварочных аппаратов - защита от искр и брызг металла
• Подключение оборудования в пищевой промышленности - устойчивость к моющим средствам и маслам
• Монтаж в распределительных шкафах вместо жестких труб - экономия времени на сборке

Практические советы

• Перед монтажом проверьте внутренний диаметр рукава - не запихивайте кабель с наружным диаметром больше 19 мм
• При изгибе используйте формовочные шаблоны с радиусом не меньше 60 мм - иначе повредится оплетка и изоляция кабеля
• Заземляйте каждый конец рукава - подключайте к шине PE через медный проводник сечением не менее 2,5 мм2
• При использовании в сырых помещениях - дополнительно укладывайте термоусадку или герметик на концах фитингов
• При заказе нескольких метров - учтите, что бухта 50 м - лучше купить целую бухту, чем несколько отрезков, чтобы избежать различий в цвете и толщине покрытия
• Не используйте плоскогубцы для сгибания - они деформируют форму; используйте ручной изгибатель или просто направляйте рукав вокруг круглого предмета нужного диаметра
