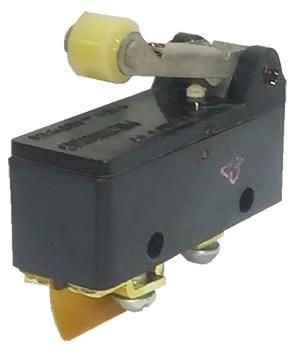

Микропереключатель МП 2106 У3 исп.01 IP00 рычаг базовый винт Электротехник ET006843

Микропереключатель МП 2106 У3 исп.01 IP00 рычаг базовый с гайками от бренда Электротехник - компактное устройство для автоматического включения и выключения электрических цепей при физическом контакте с движущимся механизмом. Подходит для установки на печатную плату в устройствах управления, где важна надёжность и простота монтажа.

Назначение и область применения

Микропереключатель МП 2106 У3 исп.01 предназначен для коммутации цепей управления в системах автоматизации. Он срабатывает при механическом воздействии - когда движущийся элемент (например, рычаг, шток или деталь станка) задевает его рычаг. Применяется в оборудовании, где требуется точно зафиксированное положение срабатывания: конечные выключатели на станках, конвейерах, лифтах, автоматических линиях.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный ток: 10 А
• Количество контактов: 2 (один нормально замкнутый, один нормально разомкнутый - типичная конфигурация для микропереключателей этого типа)
• Тип элемента управления: рычаг базового типа с возможностью регулировки усилия срабатывания через гайки
• Способ монтажа: поверхностный - на печатную плату (SMD/through-hole)
• Степень защиты: IP00 - отсутствие защиты от внешних воздействий; корпус открытый
• Материал корпуса: силумин - легкий, прочный сплав алюминия с кремнием, устойчивый к деформациям
• Количество переключающих контактов: 0 - указание на то, что контакты не являются отдельными модульными элементами, а встроены в единую конструкцию

Совместимость и монтаж

Микропереключатель МП 2106 У3 исп.01 рассчитан на монтаж на печатную плату. Его выводы подходят для пайки в отверстия или поверхностный монтаж - проверьте шаг и диаметр отверстий в вашей плате перед заказом. Для надёжной работы необходимо жестко закрепить устройство, чтобы избежать вибраций, влияющих на точность срабатывания. Гайки на рычаге позволяют регулировать угол и ход активации - используйте их для настройки момента срабатывания под конкретный механизм.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ для микропереключателей в условиях промышленного применения. Напряжение и ток указаны в пределах безопасных значений для контрольных цепей. Однако из-за степени защиты IP00 запрещено использование во влажных, пыльных или взрывоопасных средах. Не допускается контакт с токоведущими частями при работе - устройство не имеет изолирующего корпуса.

Преимущества

• Высокая механическая долговечность - рассчитан на многократные срабатывания в промышленных условиях
• Простая и надёжная конструкция без сложных механизмов
• Регулируемый рычаг с гайками позволяет адаптировать чувствительность под задачу
• Изготовлен из силумина - обеспечивает устойчивость к нагрузкам и температурным колебаниям
• Гарантийный срок - 2 года с момента ввода в эксплуатацию

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли, агрессивных сред - степень защиты IP00 исключает любую защиту от окружающей среды
• Не подходит для управления силовыми цепями выше 10 А / 660 В
• Требует внешней защиты (корпуса, экрана) при использовании в зоне доступа людей или оборудования
• Не рекомендован для высокочастотных переключений более 1000 циклов в час - риск быстрого износа контактов

Примеры использования

• Концевые выключатели на станках ЧПУ - фиксируют крайние положения стола или шпинделя
• Автоматические двери и люки - срабатывают при достижении полного открытия/закрытия
• Ленточные конвейеры - сигнализируют о попадании предмета в нужную зону
• Подъёмники и механизмы перемещения - контролируют границы движения грузовой платформы

Практические советы

• Перед установкой проверьте, что рычаг свободно двигается без трения - он должен легко возвращаться в исходное положение
• Используйте гайки для точной настройки хода рычага: слишком малый ход - риск ложного срабатывания, слишком большой - снижение точности
• При пайке соблюдайте температурный режим - перегрев может повредить внутреннюю механику
• Для длительной службы избегайте ударных нагрузок на рычаг - лучше использовать мягкие упоры (резина, поролон)
• Замена осуществляется только при отключенном питании - даже при низком токе есть риск возникновения дуги
