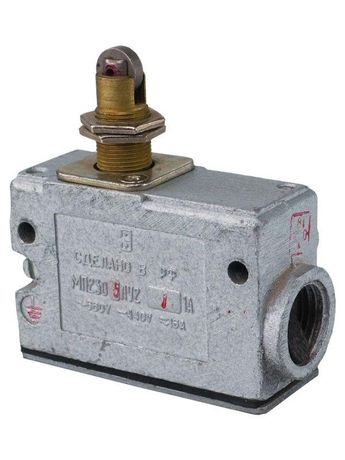

Микровыключатель МП 2305 У2 исп.01 IP54 толкатель с продольным расположением ролика комбинир. винт Электротехник ET006849

Микровыключатель МП 2305 У2 исп.01 от Электротехник - компактное устройство с комбинированным контактом и толкателем на ролике, предназначенное для точного фиксирования положений в автоматических системах. Артикул et006849 подходит для установки на монтажную плату и используется там, где важна надёжность при механическом воздействии.

Назначение и область применения

Микровыключатель МП 2305 У2 исп.01 служит для контроля конечных положений движущихся частей оборудования. Он срабатывает при физическом контакте с объектом через роликовый толкатель, замыкая или размыкая электрическую цепь. Применяется в системах автоматизации: станках, конвейерах, лифтах, упаковочных машинах. Подходит для систем безопасности - например, для остановки механизма при открывании крышки или достижении предельной позиции.

Технические характеристики

• Номинальное напряжение: до 660 В - позволяет использовать в сетях переменного и постоянного тока высокой мощности.
• Номинальный ток: 10 А - способен коммутировать нагрузки средней мощности, такие как реле, малые двигатели, световые индикаторы.
• Конфигурация контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) - обеспечивает гибкое управление цепями без необходимости внешних переключателей.
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и брызг воды из любого направления.
• Материал корпуса: силумин - лёгкий, прочный сплав алюминия с кремнием, устойчив к коррозии и механическим повреждениям.
• Габариты: 80×30×88 мм - компактный размер для плотной компоновки на печатной плате или внутри корпуса устройства.
• Способ монтажа: монтажная плата - крепится через выводы, впаивается в PCB, не требует болтовых соединений.

Совместимость и монтаж

Микровыключатель МП 2305 У2 исп.01 рассчитан на поверхностный монтаж на печатную плату. Его выводы совместимы с технологиями SMT/THT, но требуется проверить шаг и диаметр отверстий под пайку перед заказом. Для надёжного соединения используйте паяльник с температурой не выше 260 C и время пайки менее 5 секунд. Не применяйте для монтажа в шасси с помощью винтов - этот тип не имеет крепёжных отверстий, только выводы для пайки. Габариты 80×30×88 мм позволяют размещать его в ограниченном пространстве, но учтите зазор для движения ролика - он должен свободно взаимодействовать с деталью, не задевая соседние элементы.

Безопасность и стандарты

Устройство соответствует требованиям к применению в системах безопасности, что подтверждает его надёжность в аварийных остановках. Хотя явных сертификатов в данных нет, конструкция выполнена в соответствии с практиками промышленного электрооборудования. IP54 обеспечивает безопасную работу в условиях повышенной запылённости и возможных брызг - например, на пищевых линиях или в цехах с охлаждением.

Преимущества

• Комбинированная контактная группа (1 НЗ + 1 НО) даёт возможность одновременно контролировать два состояния - например, “работает” и “остановлен” - без дополнительных датчиков.
• Роликовый толкатель снижает трение и износ при многократных срабатываниях, увеличивает срок службы по сравнению с плоскими толкателями.
• Силуминовый корпус выдерживает вибрацию и удары, характерные для промышленного оборудования.
• Высокая рабочая нагрузка (10 А / 660 В) делает его универсальным для широкого круга задач, включая управление катушками реле и сигнализацию.

Ограничения применения

• Не предназначены для погружения в жидкости - IP54 не гарантирует защиту от струй под давлением или длительного контакта с водой.
• Не рекомендован для использования в агрессивных химических средах - материал корпуса устойчив к коррозии, но не к кислотам и щелочам.
• Отсутствие крепёжных отверстий исключает установку на рамы или стенки с помощью болтов - только пайка на плату.
• Не подходит для частых импульсных нагрузок свыше 10 А - риск оплавления контактов при длительных перегрузках.

Примеры использования

• На конвейере: фиксирует наличие продукта в зоне упаковки - при прохождении коробки толкатель сдвигается, замыкает НО контакт, отправляет сигнал на контроллер.
• В станке ЧПУ: останавливает ось при достижении крайнего положения - срабатывает НЗ контакт, отключает двигатель.
• В двери шкафа: при закрывании двери ролик нажимает на толкатель, включает индикацию “дверь закрыта” и разрешает запуск системы.
• В системе эмерджент-стоп: при открытии защитного кожуха толкатель освобождается, размыкает НЗ контакт - питание отключается немедленно.

Практические советы

• Перед установкой проверьте, чтобы угол нажатия ролика был близок к 90° - иначе возрастает вероятность заклинивания или преждевременного износа.
• Используйте микровыключатель МП 2305 У2 исп.01 только в сухих или слегка влажных помещениях - даже при IP54 избыток влаги может вызвать окисление контактов.
• При пайке не нагревайте корпус более чем 5 секунд - перегрев может деформировать внутреннюю пружину и изменить порог срабатывания.
• Артикул et006849 совместим с большинством стандартных плат, но убедитесь, что расстояние между выводами соответствует вашей схеме - габариты указаны точно, но допуск на производство может составлять +-0,5 мм.
• Для долгой службы регулярно проверяйте состояние ролика - при наличии грязи или масла протирайте его мягкой тканью, не используйте растворители.
