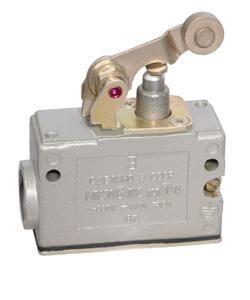

Микровыключатель МП 2306 У2 исп.01 IP54 рычаг комбинир. винт Электротехник ET006853

Микровыключатель МП 2306 У2 исп.01, IP54, рычаг, комбинированный, винт от бренда Электротехник - компактное устройство для точного срабатывания при механическом воздействии, предназначен для установки на печатные платы в устройствах автоматизации и системах безопасности.

Назначение и область применения

Микровыключатель МП 2306 У2 исп.01 используется для фиксации положений механизмов, контроля завершения цикла или аварийной остановки. Подходит для применений, где требуется надёжное и быстрое переключение при малом усилии: конвейеры, станки, двери лифтов, узлы автоматического контроля. Благодаря наличию комбинированного контакта (НО + НЗ) позволяет одновременно управлять двумя цепями - например, включить один прибор и выключить другой.

Технические характеристики

• Номинальное напряжение: 660 В - работает в сетях переменного и постоянного тока до этого значения;
• Номинальный ток: 10 А - способен коммутировать нагрузки до 10 ампер;
• Контакты: 1 нормально замкнутый (НЗ) и 1 нормально разомкнутый (НО);
• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточна для большинства производственных условий) и брызг воды из любого направления;
• Управление: рычаг с роликом - обеспечивает плавное срабатывание при контакте с движущимися деталями;
• Способ монтажа: на печатную плату - крепится через отверстия и паяется;
• Габариты: 80×30×120 мм - компактный размер для плотной сборки;
• Корпус: силумин - лёгкий, прочный сплав алюминия с кремнием, устойчив к коррозии и механическим повреждениям;
• Подходит для систем безопасности: да - соответствует требованиям к использованию в аварийных и защитных контурах.

Совместимость и монтаж

Микровыключатель МП 2306 У2 исп.01 рассчитан исключительно на поверхностный монтаж на печатную плату. Для установки требуются два отверстия под выводы - они совпадают со стандартными шагами для SMD-компонентов. Не предназначен для крепления на DIN-рейку или в корпуса с болтовым креплением. Перед пайкой проверьте соответствие габаритов месту на плате: высота 120 мм требует свободного вертикального пространства. Клеммы выполнены в виде штыревых выводов - подходят для пайки вручную или волной.

Безопасность и стандарты

Изделие соответствует требованиям к применению в системах безопасности, что подтверждается наличием комбинированного контакта и повышенной степенью защиты IP54. Однако сертификаты по ГОСТ или IEC в описании не указаны - перед использованием в ответственных системах рекомендуется запросить документацию у поставщика.

Преимущества

• Комбинированный контакт (НО+НЗ) снижает количество необходимых устройств в схеме;
• Рычаг с роликом минимизирует трение и износ при частом срабатывании;
• Силуминовый корпус устойчив к вибрациям и химическим средам типичным на производстве;
• Высокая степень защиты IP54 допускает использование в условиях с пылью и влажностью;
• Фиксация на плате делает конструкцию жесткой и устойчивой к случайным смещениям.

Ограничения применения

• Не подходит для монтажа в корпусах с винтовым креплением - только на плату;
• IP54 не гарантирует защиту от прямого потока воды или погружения - не использовать в мокрых зонах без дополнительной герметизации;
• Нет информации о количестве циклов срабатывания - не рекомендован для сверхчастого использования (более 1000 циклов/час) без тестирования;
• Отсутствует информация о температурном диапазоне - не применять вне пределов -25…+60 C без подтверждения от производителя.

Примеры использования

• Конечный выключатель на ленточном конвейере - фиксирует достижение крайнего положения;
• Автоматическая дверь лифта - срабатывает при закрытии, отключая двигатель;
• Защита станка - останавливает работу при открывании ограждения;
• Система контроля заполнения ёмкости - рычаг опускается при достижении уровня, замыкая цепь сигнализации.

Практические советы

• При проектировании платы учтите габариты 80×30×120 мм - особенно высоту 120 мм, она может мешать другим компонентам;
• Выбирайте место установки так, чтобы рычаг с роликом мог беспрепятственно перемещаться - избегайте заеданий;
• Проверьте посадочные отверстия на плате - они должны точно совпадать с расстоянием между выводами микровыключателя МП 2306 У2 исп.01;
• При работе в условиях вибраций используйте термостойкий клей вокруг основания для дополнительной фиксации;
• Для продления срока службы избегайте превышения номинального тока 10 А - даже кратковременные перегрузки снижают долговечность контактов.
