Миниатюрное силовое электромеханическое реле; монтаж на печатную плату; 2CO 12A; контакты AgNi; катушка 24В DC | 564290240000 Finder 56.42.9.024.0000

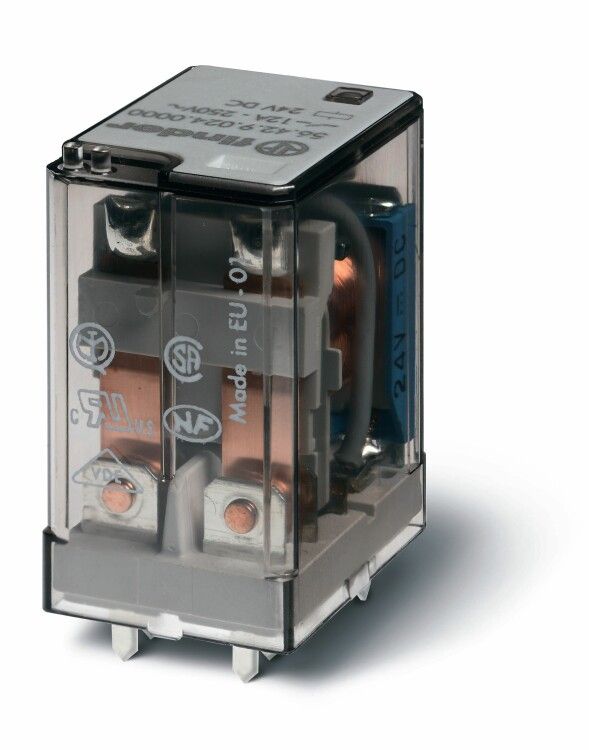

Электромеханическое реле Finder 56.42.9.024.0000 - компактное промежуточное реле с двумя переключающими контактами на 12 А, рассчитанное на управление постоянным током напряжением 24 В. Подходит для установки на печатную плату в устройствах автоматизации, где важна надежность и малые габариты.

Назначение и область применения

Реле Finder 56.42.9.024.0000 используется для коммутации нагрузок в цепях постоянного тока до 12 А. Применяется как промежуточное устройство: управляет более мощными цепями по сигналу от контроллеров, микроконтроллеров или слаботочных схем. Часто встречается в системах автоматизации, промышленной электронике, оборудовании для сборки, медицинских приборах и устройствах с ограниченным пространством.

Технические характеристики

• Напряжение катушки: 24 В постоянного тока (DC)
• Номинальный ток контактов: 12 А
• Количество контактов: 2 переключающих (2CO - два однополюсных переключающих контакта)
• Тип контактов: одинарные, выполнены из серебро-никеля (AgNi) - устойчивы к дуге и окислению
• Тип управления: моностабильное (при снятии напряжения контакты возвращаются в исходное положение)
• Способ монтажа: через выводы на печатную плату (PTH)
• Степень защиты: IP20 - защищено от доступа пальцев и твердых предметов >12,5 мм, но не от воды и пыли
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения

Совместимость и монтаж

Реле Finder 56.42.9.024.0000 совместимо с типовыми печатными платами, соответствующими стандарту DIL-10. Расстояние между выводами - 5 мм, что обеспечивает совместимость с большинством платформ. Для монтажа требуется паяльник с регулируемой температурой; рекомендуемая температура пайки - не выше 260 C, время воздействия - не более 5 секунд на каждый вывод. После пайки проверьте целостность соединений и отсутствие замыканий между соседними выводами. Катушка и контакты не требуют внешнего демпфирования.

Безопасность и стандарты

Реле соответствует европейским нормам безопасности: EN 61810-1 (общие требования к реле), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на долговечность и механическую прочность). Соответствие гарантирует безопасную работу в промышленных условиях и соответствие требованиям CE.

Преимущества

• Высокая надежность контактов AgNi - снижают риск сваривания и увеличивают срок службы при переключении индуктивных нагрузок
• Миниатюрный форм-фактор позволяет экономить место на плате
• Изолированный корпус предотвращает случайные замыкания
• Поддержка постоянного тока до 12 А делает его универсальным для широкого круга задач
• Совместимость с автоматизированной пайкой (reflow и wave soldering)

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - степень защиты IP20 не защищает от брызг и пыли
• Не подходит для переменного тока - катушка и контакты оптимизированы только для 24 В постоянного тока
• Нельзя использовать для нагрузок выше 12 А - возможен перегрев и повреждение контактов
• Не рекомендуется для частого включения/выключения (>1000 циклов/час) без учета теплового режима

Примеры использования

• Управление двигателями постоянного тока в робототехнике
• Переключение нагревательных элементов в контрольно-измерительных приборах
• Коммутирование соленоидов и клапанов в системах автоматического управления
• Реализация логических функций в платах распределения питания
• Альтернатива герконовым реле там, где нужна высокая коммутационная способность

Практические советы

• При проектировании платы учтите посадочные отверстия - шаг 5 мм, диаметр отверстий 0,8–1,0 мм
• Для индуктивных нагрузок (катушки, двигатели) используйте фри-wheeling диод параллельно нагрузке - это продлит жизнь контактам
• Не размещайте реле рядом с источниками сильных ЭМИ - может вызвать ложное срабатывание
• Проверяйте напряжение на катушке перед первым запуском - превышение 24 В приведёт к выходу из строя
• При замене аналогичного реле - убедитесь, что новый экземпляр Finder 56.42.9.024.0000 имеет те же параметры контактов и катушки
