Миниатюрное универсальное электромеханическое реле; монтаж на печатную плату; выводы с шагом 3.5мм; 1СO 12A; контакты AgNi | 403170241020 Finder 40.31.7.024.1020

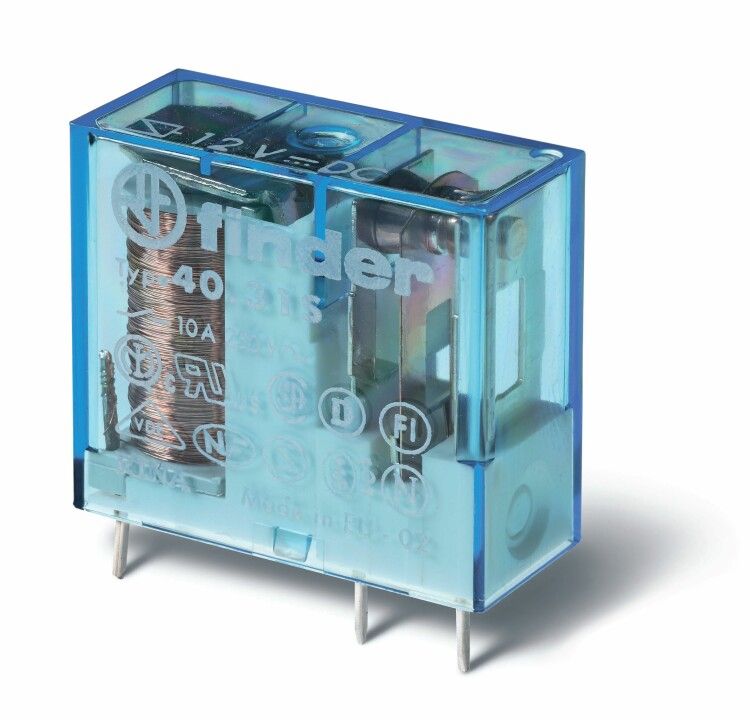

Электромеханическое реле Finder 40.31.7.024.1020 - компактное промежуточное реле с монтажом на печатную плату, предназначенное для коммутации нагрузок до 12 А при напряжении 24 В постоянного тока. Благодаря высокочувствительной катушке и надёжным серебро-никелевым контактам, реле 40.31.7.024.1020 подходит для точных схем автоматизации, где важна энергоэффективность и долгий срок службы.

Назначение и область применения

Реле Finder 40.31.7.024.1020 используется как промежуточное устройство для управления более мощными цепями через слаботочные сигналы. Подходит для встраивания в платы управления в устройствах автоматизации: контроллеры, системы сбора данных, оборудование с микроконтроллерами. Часто применяется в промышленной электронике, системах безопасности, медицинских приборах и оборудовании с ограниченным пространством.

Технические характеристики

• Тип реле: промежуточное, моностабильное
• Количество контактов: 1 переключающий (1CO - однократный переключаемый)
• Номинальный ток контактов: 12 А
• Напряжение катушки: 24 В постоянного тока (DC)
• Чувствительность катушки: высокая - требует малого тока срабатывания
• Материал контактов: серебро-никель (AgNi) - устойчивы к дуге и окислению
• Способ монтажа: на печатную плату, шаг выводов 3,5 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Поляризация: свободная - можно подключать любым способом (+/- неважно)
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +55C, допустима повышенная влажность
• Подключение: штепсельное (разъёмное) - выводы вставляются в отверстия платы
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле 40.31.7.024.1020 совместимо с печатными платами, имеющими стандартный шаг 3,5 мм. Для установки требуется просверленное отверстие под каждый из 8 выводов. Монтаж выполняется методом пайки. Катушка рассчитана исключительно на постоянный ток - нельзя использовать с переменным напряжением. Напряжение питания должно точно соответствовать 24 В DC +-10%. Превышение напряжения снижает срок службы катушки, недостаточное - вызывает ненадёжное срабатывание.

Безопасность и стандарты

Реле Finder 40.31.7.024.1020 соответствует европейским нормам EN 61810-1 (безопасность реле), EN 61810-2 (электрическая прочность) и EN 61810-7 (требования к тестированию). Сертифицировано для работы в промышленных условиях. Отсутствие защиты выше IP20 требует установки внутри закрытых корпусов, защищённых от брызг, пыли и механических повреждений.

Преимущества

• Высокая чувствительность катушки - позволяет управлять реле от слаботочных выходов микроконтроллеров (например, Arduino, PLC)
• Контакты AgNi обеспечивают длительный срок службы даже при частых включениях и индуктивных нагрузках
• Компактный форм-фактор - экономия места на плате
• Свободная поляризация - упрощает проектирование и монтаж
• Стандартный шаг 3,5 мм - совместим с большинством типовых плат

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - IP20 не обеспечивает защиту от влаги
• Запрещено применять с переменным током - катушка рассчитана только на 24 В DC
• Не рекомендуется для коммутации сверхвысоких импульсных токов (>12 А) - возможен сваривание контактов
• Имеет механический износ - не подходит для бесконечных циклов (более 1 млн операций)
• Не имеет встроенного фильтра помех - при работе рядом с радиочастотными источниками может потребоваться внешняя экранирующая схема

Примеры использования

• Управление реле в PLC-системах для включения насосов или клапанов
• Переключение нагрузки в системах освещения на базе микроконтроллеров
• Коммуникация между слаботочными модулями и силовыми цепями в диагностическом оборудовании
• Автоматизация бытовых приборов с жесткими требованиями к габаритам

Практические советы

• При проектировании платы учтите посадочный размер - расстояние между выводами 3,5 мм, всего 8 ног
• Для индуктивных нагрузок (катушки, двигатели) обязательно используйте демпферную цепь (диод или RC-цепь) параллельно контакту
• Проверьте напряжение катушки перед первым запуском - даже кратковременный перегруз по напряжению может вывести реле из строя
• При массовой сборке проверяйте качество пайки - плохой контакт одного вывода может привести к отказу всей цепи
• Для увеличения срока службы не нагружайте контакты близко к предельному значению 12 А - оптимально работать до 8–10 А
