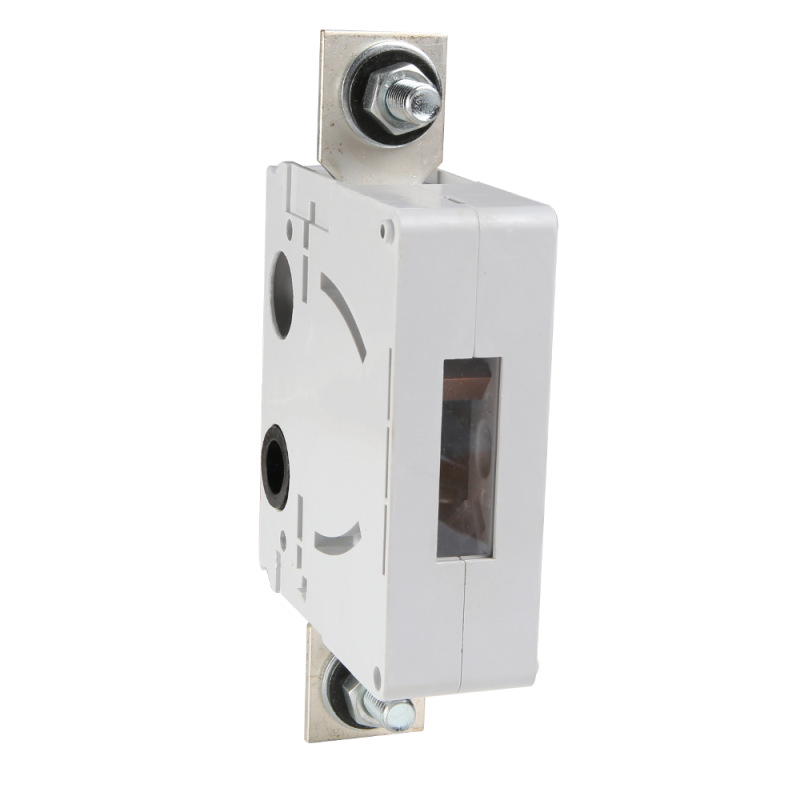

Модуль OptiSwitch DI-630А| 275114 | КЭАЗ

Модуль OptiSwitch DI-630А КЭАЗ - это однополюсный модульный разъединитель с номинальным током 630 А, предназначенный для безопасного отключения цепей переменного тока до 690 В. Применяется в распределительных щитах и системах автоматизации, где требуется явный визуальный разрыв цепи и надёжное коммутирование высоких токов. Модуль OptiSwitch DI-630А КЭАЗ совместим с другими элементами серии OptiSwitch DI и устанавливается на DIN-рейку.

Назначение и область применения

Модуль OptiSwitch DI-630А КЭАЗ используется для ручного отключения и изоляции электрических цепей в условиях повышенных токов. Он не предназначен для частых операций включения-выключения под нагрузкой, но обеспечивает надёжную фиксацию состояния «вкл./выкл». Подходит для установки в силовые щиты промышленного оборудования, таких как преобразователи частоты, сварочные аппараты, крупные насосы и конвейеры. Также применяется в системах, требующих соблюдения норм безопасности - например, при обслуживании или ремонте участков сети.

Технические характеристики

• Номинальное напряжение: 690 В AC
• Номинальный ток: 630 А
• Количество полюсов: 1
• Тип напряжения управления: AC/DC
• Тип подключения: винтовые зажимы
• Материал контактов: медь
• Материал корпуса: пластик класса V0 (самозагасающий)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Модульное исполнение: да - устанавливается на DIN-рейку шириной 35 мм
• Форма: прямоугольная, серый цвет
• Поддерживает подключение к плоской шине

Совместимость и монтаж

Модуль OptiSwitch DI-630А КЭАЗ совместим с другими устройствами серии OptiSwitch DI и легко монтируется на стандартную DIN-рейку. Для подключения используются винтовые зажимы - провода и шины должны иметь подходящую площадь сечения и плотно затягиваться ключом. Учитывайте посадочную ширину устройства - он занимает один модуль (17,5 мм). Выносная рукоятка и шток входят в комплект - они позволяют управлять разъединителем удалённо, что удобно при установке в закрытых щитах. Нельзя использовать для монтажа в условиях повышенной запылённости или влажности - степень защиты IP20 не защищает от внешних воздействий.

Безопасность и стандарты

Конструкция соответствует требованиям к разъединителям для промышленного использования. Наличие видимого разрыва гарантирует, что цепь действительно отключена - это важно для работы по технике безопасности. Класс воспламеняемости V0 означает, что материал корпуса самозагасает при возгорании. Двойной разрыв на полюсе повышает надёжность отключения - контакт размыкается в двух точках, снижая риск дуги и перегрева.

Преимущества

• Двойной разрыв на полюсе - увеличивает надёжность отключения и снижает вероятность пробоя
• Видимый разрыв - позволяет визуально подтвердить отключенное состояние цепи
• Высокая отключающая способность - выдерживает кратковременные перегрузки и токи короткого замыкания
• Подходит для управления высокоиндуктивными нагрузками - например, двигателями и трансформаторами
• Выносная рукоятка и шток - обеспечивают безопасное управление без вскрытия щита

Ограничения применения

• Не предназначен для частого включения-выключения под нагрузкой - это не автоматический выключатель
• Степень защиты IP20 исключает использование во влажных, пыльных или наружных помещениях
• Работает только с переменным током (AC); постоянный ток (DC) не рекомендован
• Не имеет встроенной защиты от перегрузки или короткого замыкания - необходимо применять в паре с предохранителями или автоматами

Примеры использования

• Отключение питания частотного преобразователя перед техобслуживанием
• Изолирование входа мощного насоса в системе водоснабжения
• Управление питанием конвейерной ленты в пищевой промышленности
• Разъединение секций распределительного щита при плановых работах

Практические советы

• Перед монтажом проверьте соответствие сечения проводов и шин - для 630 А обычно требуется медная шина сечением не менее 120–150 мм2
• Затягивайте винты усилием, указанным в документации; недостаточно или слишком сильно затянутые контакты вызывают нагрев
• Используйте выносную рукоятку даже при внутренней установке - она делает работу безопаснее и быстрее
• Обязательно сочетайте этот модуль с защитными устройствами - автоматическими выключателями или предохранителями, так как сам по себе он не отключает аварийные токи
• При сборке щита оставляйте свободное место вокруг модуля - для теплоотвода и доступа к рукоятке
