Модуль управляемый DMX-F3-D30 12V RGB (0.75W, IP68, 120 deg) (Arlight, Пластик, 3 года) | 036830 Arlight

Модуль управляемый DMX-F3-D30 12V RGB(-Auto) (0.75W, IP68, 120 deg), пластик - компактный светодиодный элемент с управлением по протоколу DMX, предназначенный для создания цветных световых эффектов в матричных дисплеях и медиафасадах. Бренд Arlight предлагает этот модуль как часть серии DMX Modules, где сочетаются надёжная защита IP68, точная адресация и малая мощность.

Назначение и область применения

Модуль управляемый DMX-F3-D30 12V RGB(-Auto) (0.75W, IP68, 120 deg), пластик используется там, где требуется точное управление цветом и яркостью каждого элемента. Подходит для сборки крупногабаритных LED-матриц: фасады зданий, вывески, сценографические установки, информационные экраны. Каждый модуль можно программно настроить отдельно - это позволяет создавать анимации, градиенты и динамические изображения.

Технические характеристики

• Напряжение питания: 12 В постоянного тока
• Мощность: 0,75 Вт на модуль
• Цвет свечения: RGB (полный спектр цветов через смешивание)
• Количество светодиодов: 3 × SMD 3535
• Угол рассеивания: 120° - равномерное освещение в широкой зоне
• Степень защиты: IP68 - полная герметичность, устойчив к длительному погружению в воду и пыли
• Габариты: Ø30×44×16 мм
• Срок службы: до 50 000 часов
• Управляющая микросхема: SM1651X - обеспечивает стабильную передачу сигнала DMX512
• Форма: круглая, корпус из пластика

Совместимость и монтаж

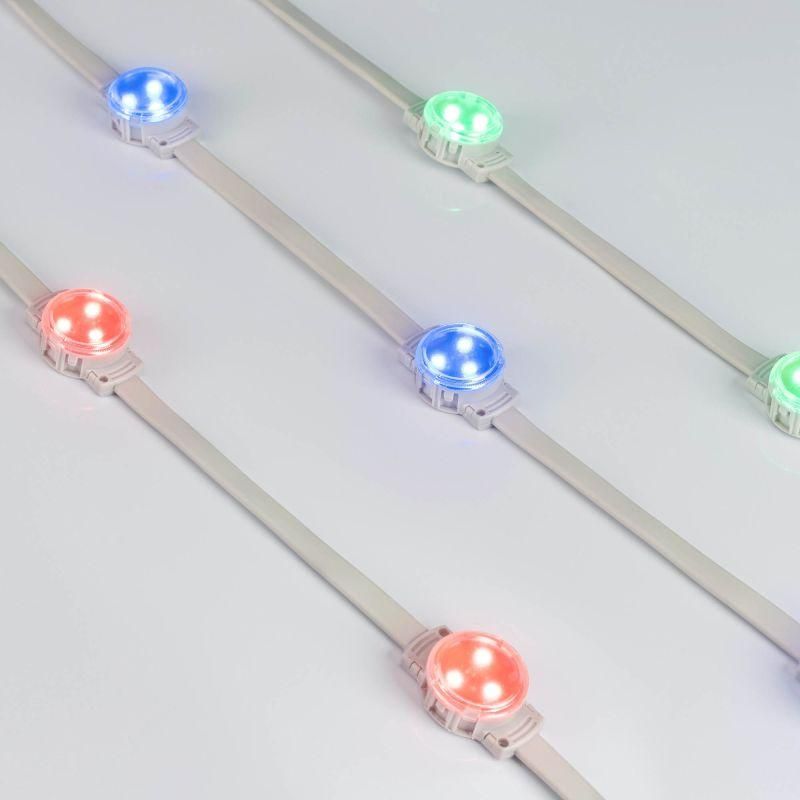

Модуль управляемый DMX-F3-D30 12V RGB(-Auto) (0.75W, IP68, 120 deg), пластик имеет втычное соединение - это ускоряет сборку и исключает необходимость пайки. Модули предварительно собраны в линии: 30 штук на одном кабеле с шагом 170 мм между центрами и длиной провода между модулями 125 мм. Для работы нужен контроллер DMX512 с выходом 12 В. Учитывайте, что все модули в цепочке получают один сигнал - адресацию задают внутри контроллера, а не на самих модулях.

Безопасность и стандарты

Защита IP68 соответствует требованиям для эксплуатации в условиях повышенной влажности, прямых осадков и запылённых сред. Напряжение 12 В безопасно для персонала и снижает риск поражения током. Модуль не содержит опасных веществ, соответствует RoHS. Гарантия производителя - 3 года.

Преимущества

• Высокая плотность светодиодов: три SMD 3535 обеспечивают яркий и равномерный свет даже при угле 120°
• Пластиковый корпус устойчив к коррозии и механическим повреждениям
• Втычное соединение - быстрая замена и минимизация времени монтажа
• SM1651X гарантирует минимальную задержку сигнала и стабильную работу при длинных линиях
• Низкая мощность - экономичное решение для больших массивов

Ограничения применения

Не предназначен для работы при напряжении выше 12 В - возможен выход из строя микросхемы. Не рекомендуется использовать вне систем DMX512: модуль не работает с обычными PWM-регуляторами или Arduino без специального драйвера. Температурный режим не указан - при экстремальных значениях (ниже -30C или выше +60C) срок службы может снизиться. Не следует применять в местах с постоянным воздействием химически активных жидкостей (например, кислоты, растворители).

Примеры использования

• Архитектурная подсветка фасадов с изменяемой цветовой схемой
• LED-экраны в торговых центрах и на мероприятиях
• Световые инсталляции в музеях и театрах
• Подсветка бассейнов и фонтанов с динамическими эффектами

Практические советы

• Перед монтажом проверьте полярность подключения - неверное подключение может повредить микросхему SM1651X
• Используйте качественные DMX-кабели с экранированием, особенно при длине линий более 50 метров
• При сборке массива соблюдайте интервал 170 мм между центрами - это обеспечит равномерность светового потока
• Для долгой работы в холодном климате предусмотрите прогрев системы перед включением
• Заказывайте модули кратностью целой линейки (30 шт.) - отрезать провод нельзя без потери герметичности
