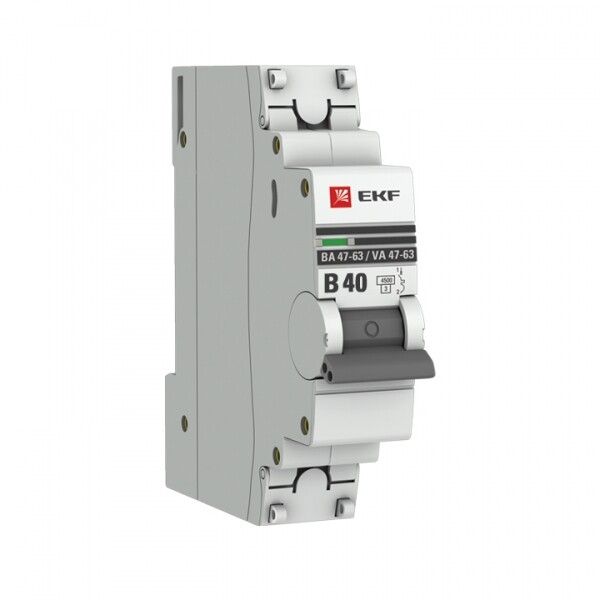

Выключатель автоматический модульный 1п B 40А 4.5кА ВА 47-63 PROxima EKF mcb4763-1-40B-pro

Степень защиты (IP) для автоматических выключателей модульных:

• IP20 - Защита от пыли и твердых предметов размером более 12,5 мм, отсутствие защиты от влаги.
• IP21 - Защита от пыли и твердых предметов размером более 12,5 мм, защита от вертикальных капель воды.
• IP2X - Защита от пыли и твердых предметов размером более 12,5 мм, степень защиты от влаги может быть разной.
• IP30 - Защита от пыли и твердых предметов размером более 2,5 мм, отсутствие защиты от влаги.
• IP40 - Защита от пыли и твердых предметов размером более 1 мм, отсутствие защиты от влаги.

Выбор степени защиты зависит от условий эксплуатации выключателя и необходимости обеспечения защиты от пыли или влаги.

Номинальный ток - это ключевое свойство автоматических выключателей модульных, определяющее максимальный ток, при котором выключатель может безопасно работать без срабатывания. Варианты значений номинального тока:

• 2 А
• 6 А
• 10 А
• 16 А
• 20 А
• 25 А
• 32 А
• 40 А
• 50 А
• 63 А

Выбор значения номинального тока должен быть основан на характеристиках электрической сети и требуемой защите для оборудования.

Свойство: Частота

Данное свойство описывает рабочую частоту автоматических выключателей модульных. Возможные значения:

• 50 Гц - выключатель работает на частоте 50 Гц, что является стандартной для большинства стран.
• 50...60 Гц - выключатель поддерживает диапазон частот от 50 до 60 Гц, что обеспечивает совместимость с различными электрическими сетями.

Выбор оптимального значения зависит от требований к электрической сети и предпочтений пользователя.

Тип напряжения является важным свойством модульных автоматических выключателей, определяющим вид электрического напряжения, с которым может работать устройство. Доступны следующие типы напряжения:

• AC (переменное) - автоматический выключатель предназначен для работы с переменным напряжением.
• AC/DC (переменное/постоянное) - универсальный автоматический выключатель, подходящий для работы как с переменным, так и с постоянным напряжением.
• DC (постоянное) - автоматический выключатель предназначен для работы с постоянным напряжением.

Выбор типа напряжения зависит от характеристик электроустановки и потребностей в обеспечении защиты от перегрузок и коротких замыканий.

Характеристика срабатывания (кривая тока) – это свойство, отражающее время срабатывания автоматического выключателя модульного типа в зависимости от тока короткого замыкания. Различные кривые тока обозначены следующими символами:

• C: стандартная кривая, предназначена для общих применений. Обеспечивает защиту проводов и кабелей.
• B: кривая с повышенной чувствительностью, используется для защиты чувствительных нагрузок и электронных устройств.
• D: кривая с большим временем срабатывания, применяется для защиты мощных нагрузок с высоким пусковым током.
• K: кривая для защиты трансформаторов, реакторов и моторов с повышенной степенью защиты от коротких замыканий.
• Z: кривая с очень высокой чувствительностью, применяется для защиты электронных устройств с низким пусковым током.
• L: кривая с ограничением тока, используется для защиты устройств, требующих ограничения тока при коротких замыканиях.
• MA: кривая с магнитной защитой, предназначена для защиты двигателей с большими пусковыми токами.
• S: кривая с селективной защитой, обеспечивает временное срабатывание для селективного отключения нагрузок.
• KM: комбинированная кривая, сочетающая свойства кривых K и MA для повышенной защиты.
• F: кривая с быстрым срабатыванием, используется для защиты полупроводниковых устройств и приборов.

Выбор кривой тока зависит от типа нагрузки и требований к защите электроустановки.

Глубина установочная (встраиваемая) - это свойство, определяющее размер автоматического выключателя модульного в глубину при встраивании его в электрощитовое оборудование. Оно представлено различными значениями, указанными ниже:

• 44 мм
• 44.5 мм
• 47 мм
• 50 мм
• 69 мм
• 71 мм
• 71.5 мм
• 73 мм
• 75 мм
• 82.5 мм

Выбор определенного значения глубины установочной (встраиваемой) зависит от требований к конкретному проекту и размеров электрощитового оборудования.

Модульная ширина (общее количество модульных расстояний) - это свойство, характеризующее размер автоматических выключателей модульных по количеству модульных расстояний, которое они занимают на DIN-рейке.

Доступные значения модульной ширины:

• 1
• 1.5
• 2
• 3
• 4
• 4.5
• 6
• 18
• 36
• 72

Выбор подходящей модульной ширины зависит от требований к размерам оборудования и монтажных возможностей.

Общее количество полюсов в автоматических выключателях модульных:

• 1 - однополюсной выключатель, используется для защиты одной фазы
• 2 - двухполюсной выключатель, применяется для защиты однофазных цепей с нулевым проводником
• 3 - трехполюсной выключатель, подходит для защиты трехфазных цепей без нейтрали
• 4 - четырехполюсной выключатель, используется для защиты трехфазных цепей с нейтралью

Выбор количества полюсов зависит от типа электрической сети и необходимой степени защиты.

Класс токоограничения - это свойство автоматических выключателей модульных, указывающее на максимальный ток, при котором выключатель срабатывает и обеспечивает защиту электрической цепи от перегрузки и короткого замыкания.

• 3 - класс токоограничения к3 А
• 4 - класс токоограничения к4 А
• 6 - класс токоограничения к6 А
• 10 - класс токоограничения 10 кА
• 16 - класс токоограничения 16 кА
• 20 - класс токоограничения 20 кА
• 25 - класс токоограничения 25 кА
• 32 - класс токоограничения 32 кА
• 40 - класс токоограничения 40 кА
• 50 - класс токоограничения 50 кА

Категория перенапряжения

Это свойство относится к категории перенапряжения для автоматических выключателей модульных.

• Значение "3" означает высокую защиту от перенапряжений в трехфазных сетях.
• Значение "4" указывает на очень высокую защиту от перенапряжений в трехфазных сетях.
• Значение "2" обозначает высокую защиту от перенапряжений в однофазных сетях.

Выбор соответствующей категории перенапряжения для автоматического выключателя модульного зависит от требований и характеристик сети, в которой он будет использоваться.

Степень загрязнения — свойство, относящееся к автоматическим выключателям модульных, характеризующее уровень воздействия загрязняющих веществ на работу устройства. Различные степени загрязнения влияют на надежность и безопасность работы выключателя. Значения свойства разделены знаком "|":

• 1 — низкая степень загрязнения, минимальное воздействие на работу устройства;
• 2 — средняя степень загрязнения, умеренное воздействие на работу устройства;
• 3 — высокая степень загрязнения, значительное воздействие на работу устройства, может требовать дополнительных мер по очистке и обслуживанию;
• 4 — крайне высокая степень загрязнения, возможны сбои в работе и повышенный риск неисправности, требует специальных мер по защите и регулярного обслуживания.

При выборе автоматического выключателя модульного учитывайте степень загрязнения среды, в которой будет установлено устройство, для обеспечения надежности и безопасности работы.

Рабочая температура окружающей среды - это диапазон температур, в котором автоматические выключатели модульные могут работать без снижения своих характеристик.

• -25...55 °C: Этот диапазон температур означает, что выключатели могут использоваться в условиях умеренного климата.
• -25...60 °C: Этот диапазон температур позволяет использовать выключатели в условиях высоких температур, что делает их подходящими для использования в жарких климатах.
• -40...50 °C: Этот диапазон температур подходит для использования в холодных климатических условиях, когда температура может опускаться ниже нуля.
• -25...50 °C: Этот диапазон температур также подходит для использования в умеренных климатических условиях, но не допускает эксплуатацию при более высоких температурах.
• -25...70 °C: Этот диапазон температур позволяет использовать выключатели в очень жарких условиях, когда температура может достигать высоких значений.
• -60...40 °C: Этот диапазон температур указывает на то, что выключатели могут использоваться в очень холодных условиях, когда температура может опускаться значительно ниже нуля.
• -10...50 °C: Этот диапазон температур указывает на то, что выключатели могут использоваться в условиях среднего климата.
• -25 °C: Это минимальная рабочая температура окружающей среды для этих выключателей.
• -10 °C: Это также минимальная рабочая температура окружающей среды для этих выключателей, но с более узким диапазоном.
• -30...60 °C: Этот диапазон температур позволяет использовать выключатели в условиях среднего и высокого климата, включая жаркие и холодные периоды.

Поперечное сечение подключаемого однопроволочного (жесткого) провода:

• 0.75...35 мм²: возможность подключения провода с поперечным сечением от 0.75 мм² до 35 мм²;
• 0.75...25 мм²: возможность подключения провода с поперечным сечением от 0.75 мм² до 25 мм²;
• 0...50 мм²: возможность подключения провода с поперечным сечением до 50 мм²;
• 1...25 мм²: возможность подключения провода с поперечным сечением от 1 мм² до 25 мм²;
• 25 мм²: возможность подключения провода с поперечным сечением 25 мм²;
• 1.5...35 мм²: возможность подключения провода с поперечным сечением от 1.5 мм² до 35 мм²;
• 0...25 мм²: возможность подключения провода с поперечным сечением до 25 мм²;
• 1...35 мм²: возможность подключения провода с поперечным сечением от 1 мм² до 35 мм²;
• 35 мм²: возможность подключения провода с поперечным сечением 35 мм²;
• 1.5...50 мм²: возможность подключения провода с поперечным сечением от 1.5 мм² до 50 мм².

Значения свойства указывают на диапазон поперечного сечения подключаемого однопроволочного (жесткого) провода. Например, значение "0.75...35 мм²" означает, что автоматический выключатель модульный позволяет подключать провод с поперечным сечением от 0.75 мм² до 35 мм² включительно. Если значение содержит плюсы и минусы, то это указывает на возможность подключения проводов с поперечным сечением, меньшим или большим чем указанное значение. Например, значение "1.5...35 мм²" означает, что провода с поперечным сечением 1.5 мм², 2 мм², 3 мм², и так далее, до 35 мм² могут быть подключены.

Поперечное сечение подключаемого многопроволочного (гибкого) провода

• 0.75...25 мм²: подходит для использования с проводом диаметром от 0,95 до 7 мм, включая 0,75 мм², 1,0 мм², 1,5 мм², 2,5 мм², 4,0 мм², 6,0 мм², 10 мм², 16 мм², и 25 мм².
• 0.75...16 мм²: подходит для использования с проводом диаметром от 0,95 до 4,5 мм, включая 0,75 мм², 1,0 мм², 1,5 мм², 2,5 мм², 4,0 мм², 6,0 мм², и 16 мм².
• 0...70 мм²: подходит для использования с проводом диаметром до 14,2 мм, включая все сечения до 70 мм².
• 1...25 мм²: подходит для использования с проводом диаметром до 7,9 мм, включая все сечения от 1 до 25 мм².
• 25 мм²: подходит только для использования с проводом диаметром до 7,9 мм и сечением 25 мм².
• 1.5...25 мм²: подходит для использования с проводом диаметром от 1,6 до 7 мм, включая 1,5 мм², 2,5 мм², 4,0 мм², 6,0 мм², 10 мм², 16 мм², и 25 мм².
• 1.5...35 мм²: подходит для использования с проводом диаметром от 1,6 до 9,6 мм, включая 1,5 мм², 2,5 мм², 4,0 мм², 6,0 мм², 10 мм², 16 мм

Количество защищенных полюсов - это свойство, характеризующее автоматические выключатели модульные. Оно указывает на количество полюсов, которые могут быть защищены от короткого замыкания и перегрузок.

• 1 - выключатель предоставляет защиту для одного полюса;
• 2 - выключатель защищает два полюса, что обеспечивает более надежную защиту;
• 3 - трехполюсной выключатель обеспечивает защиту для трех полюсов, подходит для трехфазных систем;
• 4 - четырехполюсный выключатель защищает все четыре полюса, обеспечивая максимальную защиту для четырехфазных систем.

Выбор количества защищенных полюсов зависит от типа электрической системы и требований безопасности.

Номинальное импульсное выдерживаемое напряжение Uimp:

• 4 кВ
• 6 кВ
• 6.2 кВ
• 8 кВ
• 600 кВ
• 6000 кВ

Номинальное импульсное выдерживаемое напряжение Uimp - это максимальное импульсное напряжение, которое автоматический выключатель модульного типа может выдержать при коротком замыкании. Указанные значения Uimp обозначают пределы импульсных напряжений, которые соответствующие автоматические выключатели могут выдержать без повреждения.

Номинальная отключающая способность при коротком замыкании Icu IEC 60898 при 400 В:

• 10 кА: высокая отключающая способность, подходит для большинства коммерческих и промышленных приложений;
• 6 кА: обычная отключающая способность, достаточна для большинства жилых зданий и небольших коммерческих помещений;
• 15 кА: очень высокая отключающая способность, рекомендуется для крупных промышленных установок;
• 25 кА: экстремально высокая отключающая способность, идеальна для использования в крупных промышленных системах, где высокие токи короткого замыкания могут возникать регулярно;
• 3.5 кА: низкая отключающая способность, рекомендуется для небольших жилых зданий и помещений;
• 4.5 кА: обычная отключающая способность, достаточна для жилых зданий и небольших коммерческих помещений;
• 5.8 кА: обычная отключающая способность, подходит для большинства жилых зданий и небольших коммерческих помещений;
• 2.6 кА: низкая отключающая способность, рекомендуется для использования в небольших жилых зданиях и помещениях;
• 6000 кА: очень высокая отключающая способность, подходит для крупных промышленных установок;
• 10000 кА: экстремально высокая отключающая способность, идеальна для использования в крупных промышленных системах, где высокие токи короткого замыкания могут возникать регулярно.

Номинальная отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В

• 50 кА - высокая отключающая способность, подходит для промышленных объектов и электростанций;
• 10 кА - средняя отключающая способность, подходит для большинства жилых зданий и коммерческих помещений;
• 4.5 кА - низкая отключающая способность, подходит для небольших нагрузок;
• 6 кА - низкая отключающая способность, подходит для использования в небольших коммерческих зданиях;
• 25 кА - высокая отключающая способность, подходит для промышленных объектов и электростанций;
• 20 кА - высокая отключающая способность, подходит для промышленных объектов и электростанций;
• 30 кА - высокая отключающая способность, подходит для промышленных объектов и электростанций;
• 100 кА - очень высокая отключающая способность, подходит для крупных промышленных объектов и электростанций;
• 36 кА - очень высокая отключающая способность, подходит для крупных промышленных объектов и электростанций;
• 15 кА - средняя отключающая способность, подходит для большинства жилых зданий и коммерческих помещений.

Номинальная отключающая способность Icu при коротком замыкании является важным показателем для модульных автоматических выключателей. Она определяет максимальный ток короткого замыкания, который может быть обработан устройством без его повреждения. В зависимости от номинальной отключающей способности, модульные автоматические выключатели могут быть использованы в различных условиях и для различных нагрузок. При выборе модульного автоматического выключателя необходимо учитывать номинальную отключающую способность, чтобы обеспечить безопасность работы электрооборудования.

Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В:

• Для автоматических выключателей модульных значения номинальной отключающей способности при коротком замыкании Icu IEC 60947-2 при 400 В могут быть следующими: 50 кА, 10 кА, 25 кА, 15 кА, 3.5 кА, 2.6 кА, 4.5 кА, 5.8 кА, 6 кА, 36 кА.
• Значения отключающей способности указывают на максимальный ток короткого замыкания, который может быть обработан без повреждения автоматического выключателя.
• Чем выше значение отключающей способности, тем более надежным и безопасным считается автоматический выключатель.
• Однако, выбор определенного значения отключающей способности зависит от конкретных условий эксплуатации и требований к электрическим системам.
