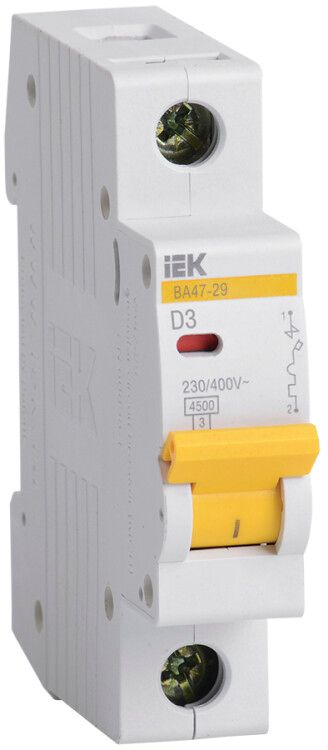

Выключатель автоматический однополюсный ВА47-29 3А D 4,5кА KARAT | MVA20-1-003-D IEK

Автоматический выключатель ВА47-29 D от IEK - однополюсное устройство на 3 А с отключающей способностью 4,5 кА, предназначенное для защиты сетей в бытовых и промышленных условиях. Выключатель ВА47-29 обеспечивает надёжную работу благодаря комбинированной защите и совместимости с DIN-рейкой.

Назначение и область применения

Выключатель ВА47-29 D используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в вводно-распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется в групповых и распределительных линиях с переменным током частотой 50 Гц, а также в цепях постоянного тока. Категория «промышленное и бытовое» указывает на универсальность использования.

Технические характеристики

• Номинальный ток: 3 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 230 В (AC/DC) - работает как в сети 220–240 В переменного тока, так и в цепях постоянного тока
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: D - подходит для нагрузок с высокими пусковыми токами (например, двигатели, насосы, сварочные аппараты)
• Количество полюсов: 1 - управляет одной фазой цепи
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки) - двойная защита
• Класс токоограничения: 3 - быстрое отключение, снижающее энергию КЗ
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медный провод до этого сечения
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Модульная ширина: 1 модуль - занимает 17,5 мм по ширине DIN-рейки
• Глубина монтажа: 73,6 мм - необходимый запас места в щите для правильной установки
• Частота: 50 Гц - оптимизирован для российских сетей
• Срок службы: 15 лет - рассчитан на долговременную эксплуатацию при соблюдении условий
• Климатическое исполнение: УХЛ4 - работает при температурах от –40 C до +50 C, в помещениях с умеренной влажностью

Совместимость и монтаж

Выключатель ВА47-29 D монтируется на стандартную DIN-рейку 35 мм. Совместим с другими изделиями серии KARAT и легко интегрируется в существующие щитовые решения. Для подключения используются верхние зажимы, которые поддерживают два варианта:

• Жесткий провод (до 25 мм2)
• Гибкий многожильный провод с наконечником
• Шины типа FORK (для параллельного питания нескольких автоматов)
• Шины типа PIN (для последовательного соединения)

На контактных зажимах есть насечки - они повышают надёжность соединения и снижают нагрев. Индикатор положения контактов (зелёный = включено, красный = отключено) позволяет визуально контролировать состояние автомата без измерений.

Безопасность и стандарты

Выключатель ВА47-29 соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Соответствие нормам гарантирует соответствие европейским и российским стандартам безопасности. Класс токоограничения 3 обеспечивает минимальную энергетическую нагрузку на проводку при аварии. Устройство не предназначено для работы вне закрытых щитов - IP20 исключает использование в открытых или влажных средах.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительную перегрузку, электромагнитный - на внезапное КЗ
• Поддержка шин FORK и PIN - удобно организовать питание группы автоматов без лишних перемычек
• Улучшенная дугогасительная камера - снижает риск возгорания при отключении больших токов
• Эргономичная рукоятка - легче включать/выключать даже в перчатках
• Индикатор состояния - сразу видно, включен ли автомат
• Насечки на зажимах - уменьшают переходное сопротивление и предотвращают ослабление контакта

Ограничения применения

• Не применяется в открытом виде - IP20 не защищает от воды, пыли и внешнего воздействия
• Не подходит для мощных двигателей с пусковыми токами выше 10×Iн (для таких случаев нужен класс C или B)
• Не предназначен для частого ручного включения/выключения - не является рубильником
• Требует наличия свободного места глубиной 73,6 мм в щите
• Не рекомендуется для установки в местах с постоянными вибрациями без дополнительной фиксации

Примеры использования

• Защита освещения в квартире (группа света на 3 А)
• Щитовая защита розеточных контуров в офисе
• Питание маломощного оборудования: насосы, вентиляторы, системы контроля
• Групповой автомат в распределительном щите многоэтажного дома
• Цепи управления с DC-напряжением (например, 24 В постоянного тока)

Практические советы

• Выбирая ВА47-29 D, убедитесь, что пусковой ток вашего оборудования не превышает 8–10 крат номинала (3 А × 10 = 30 А). Если больше - выбирайте класс C.
• При использовании шины FORK проверьте, чтобы её сечение было не меньше сечения подключаемого кабеля.
• Перед монтажом отключите питание и используйте тестер - даже при отключенном автомате входящий провод может быть под напряжением.
• Не затягивайте зажимы слишком сильно - это повредит пластик корпуса. Достаточно усилия, при котором провод не выпадает при лёгком дерганье.
• Для обслуживания щита - используйте индикатор положения контактов вместо попыток визуальной диагностики.
• При замене старого автомата - проверьте глубину монтажа нового. ВА47-29 имеет большую глубину, чем некоторые аналоги - возможно, потребуется доработка щита.
