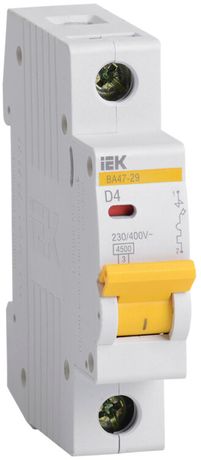

Выключатель автоматический однополюсный ВА47-29 4А D 4,5кА KARAT | MVA20-1-004-D IEK

Автоматический выключатель модульный однополюсный 4А 4.5кА характеристика D ВА47-29 от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат из серии KARAT подходит как для домашних щитков, так и для промышленного оборудования, обеспечивает надежную работу при широком диапазоне температур и легко монтируется на DIN-рейку.

Назначение и область применения

Автоматический выключатель модульный однополюсный 4А 4.5кА характеристика D ВА47-29 защищает однофазные сети переменного тока с частотой 50 Гц. Он используется в распределительных щитках жилых, офисных и промышленных объектов. Подходит для защиты освещения, розеточных групп, маломощных электрооборудования и других нагрузок с высокими пусковыми токами благодаря характеристике срабатывания D.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который выдерживается без отключения.
• Номинальное напряжение: 230 В AC - рассчитан на стандартную сетевую мощность в России и странах СНГ.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при значительном КЗ.
• Характеристика срабатывания: D - позволяет временно игнорировать высокие пусковые токи (например, у двигателей, насосов, компрессоров), не вызывая ложных срабатываний.
• Тип расцепителей: электромагнитный (для КЗ) и тепловой (для длительных перегрузок).
• Класс токоограничения: 3 - очень быстрое отключение при КЗ, снижает риск повреждений проводки и оборудования.
• Ширина модуля: 18 мм - занимает один стандартный модуль на DIN-рейке.
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода любого сечения до этого значения.
• Степень защиты: IP20 - предохраняет от случайного прикосновения к токоведущим частям, но не защищен от воды и пыли.
• Рабочий диапазон температур: от –40 C до +50 C - работает в холодных помещениях и нагреваемых щитовых.
• Срок службы: 15 лет - при соблюдении условий эксплуатации.
• Климатическое исполнение: УХЛ4 - допустимо использование в условиях повышенной влажности и колебаний температуры.
• Подключение: верхнее; возможно подсоединение как гибкого провода, так и шины FORK или PIN.

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 4А 4.5кА характеристика D ВА47-29 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется одним движением - фиксируется защелкой. Для подключения используются два зажима сверху: они совместимы с многожильными проводами, одножильными и шинами типов FORK и PIN. Это удобно при организации распределения питания внутри щита. Глубина монтажа составляет 73,6 мм - учтите этот размер при проектировании корпуса щитового шкафа.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и техническому регламенту ТУ 2000 АГИЕ.641.235.003. Индикатор положения контакта показывает состояние аппарата - “ON” / “OFF”, что исключает необходимость проверки тестером. Электромагнитный и тепловой расцепители обеспечивают двойную защиту, а класс токоограничения 3 минимизирует энергию дуги при аварии.

Преимущества

• Две системы защиты - против перегрузки и короткого замыкания - работают независимо и точно.
• Улучшенная дугогасительная камера продлевает срок службы контактов и снижает риск возгорания.
• Насечки на зажимах усиливают контакт и уменьшают нагрев при больших токах.
• Эргономичная ручка включения/выключения легко управляема даже в перчатках.
• Возможно подключение нескольких проводов и шин одновременно - экономит место в щите.
• Совместим с дополнительными устройствами (блокировки, сигнализация, AUX-контакты), которые можно установить самостоятельно.

Ограничения применения

Не применяйте автоматический выключатель модульный однополюсный 4А 4.5кА характеристика D ВА47-29 в местах с воздействием воды, брызг или пыли - степень защиты IP20 не предусматривает внешнюю герметизацию. Также он не предназначен для трехфазных систем или нагрузок выше 4 А. Характеристика D делает его менее подходящим для чувствительных нагрузок (LED-освещение, электроника), где требуется более мягкая характеристика C.

Примеры использования

• Защита группы розеток в квартире с подключенными холодильником, микроволновкой и стиральной машиной.
• Щитовая на производстве для управления питанием двигателя насоса или воздушного компрессора - характерные высокие пусковые токи не вызывают ложного отключения.
• Осветительные цепи в торговых центрах с люминесцентным или LED-освещением, если есть возможность комбинирования с другими автоматами.
• Оборудование в неотапливаемых помещениях (гаражи, чердачные щитовые) благодаря работе при температуре до –40 C.

Практические советы

• Выбирая между характеристиками B, C и D - помните: D нужен там, где запуск оборудования требует импульса тока больше 10–20× номинала (двигатели, трансформаторы).
• При использовании шины FORK или PIN убедитесь, что она плотно прилегает к зажиму - плохой контакт вызывает перегрев.
• Не затягивайте зажимы слишком сильно - это повредит пластиковую часть корпуса. Достаточно легкого усилия, чтобы провод не выпадал.
• Перед заменой всегда отключайте питание - хотя индикатор покажет положение, сам механизм не гарантирует полного отсутствия напряжения на выходе.
• Для долгой работы в сырых помещениях используйте дополнительно герметичные крышки щитов - сам аппарат не имеет защиты от влаги.
