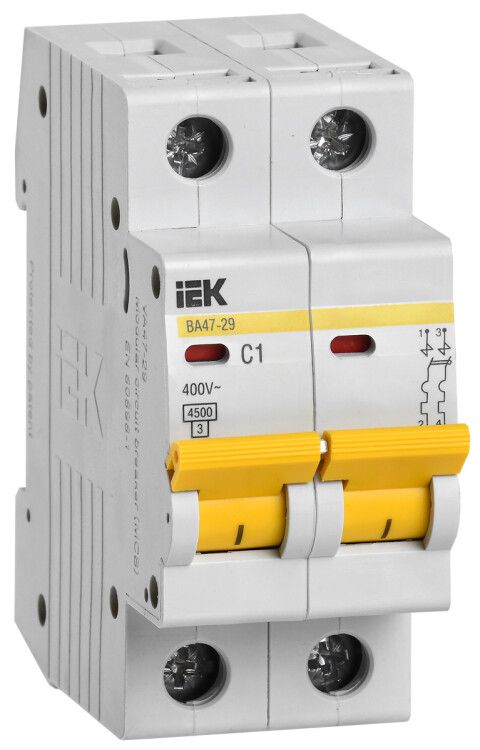

Выключатель автоматический двухполюсный ВА47-29 1А B 4,5кА KARAT | MVA20-2-001-B IEK

Автоматический выключатель модульный двухполюсный 1А B 4,5кА ВА47-29 от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат из серии KARAT подходит как для бытовых, так и для промышленных систем, обеспечивает надёжную работу при монтаже на DIN-рейку и совместим с большинством стандартных щитов.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 1А B 4,5кА ВА47-29 защищает группы потребителей с малой мощностью: освещение, розеточные контуры, бытовую технику, контрольные цепи. Применяется в вводно-распределительных устройствах жилых домов, офисов, производственных помещений. Подходит для установки в щитках с ограниченным пространством благодаря компактной форме.

Технические характеристики

• Номинальный ток: 1 А - подходит для слаботочных и маломощных нагрузок
• Номинальное напряжение: 400 В - работает в сетях переменного и постоянного тока (AC/DC)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Характеристика срабатывания: B - реагирует на перегрузки и КЗ при токах 3–5 кратном от номинала; оптимален для освещения и электроники
• Количество полюсов: 2 - отключает фазу и ноль одновременно
• Ширина по модулям: 2 М - занимает два стандартных модуля на DIN-рейке
• Класс токоограничения: 3 - высокая скорость отключения, снижает энергию КЗ
• Степень защиты: IP20 - защищён от доступа пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Частота: 50 Гц - рассчитан на стандартную сеть РФ и стран СНГ
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого размера
• Глубина монтажа: 73,6 мм - учтите этот размер при проектировании глубины щита
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - работает при температурах от -40C до +50C

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 1А B 4,5кА ВА47-29 монтируется на стандартную DIN-рейку шириной 35 мм. Оба полюса имеют зажимы для подключения: сверху можно использовать гибкий проводник или шину FORK, а также шину PIN для параллельного распределения питания. На задней части корпуса есть фиксатор, обеспечивающий плотное крепление. Индикатор положения контактов (зелёный = включено, красный = отключено) позволяет визуально контролировать состояние аппарата. Для монтажа требуется минимум 73,6 мм свободной глубины в щите.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и ТУ 2000 АГИЕ.641.235.003. Комбинированная защита - тепловая (для перегрузок) и электромагнитная (для КЗ) - обеспечивает селективность и предотвращает ложные срабатывания. Усовершествованная дугогасительная камера снижает риск повреждения контактов при отключении больших токов. Класс токоограничения 3 гарантирует минимальное воздействие энергии КЗ на оборудование.

Преимущества

• Две независимые системы защиты - тепловая и электромагнитная - работают одновременно
• Поддержка нескольких типов подключения: гибкий провод, шина FORK и шина PIN
• Индикатор состояния контактов - удобство диагностики без тестирования
• Насечки на зажимах - снижают нагрев и усиливают механическую прочность соединения
• Эргономичная рукоятка - легко включается/выключается даже в перчатках
• Работает в широком диапазоне температур - от -40C до +50C

Ограничения применения

Не применяется вне закрытых щитов - степень защиты IP20 не допускает попадание влаги, пыли или внешних предметов. Не подходит для защиты двигателей, насосов или оборудования с высокими пусковыми токами - характеристика B слишком чувствительна. Не используется в условиях повышенной влажности, запылённости или на открытом воздухе. Не следует устанавливать рядом с источниками тепла выше +50C.

Примеры использования

• Защита осветительных цепей в квартире или офисе
• Щитовая защита розеток на кухне или в ванной комнате
• Контур управления автоматическими клапанами или датчиками
• Групповые автоматы в распределительных щитах многоквартирных домов
• Цепи постоянного тока в системах автономного питания (до 400 В DC)

Практические советы

• Выбирая автомат ВА47-29, проверьте, что номинальный ток нагрузки не превышает 1 А - иначе будет частое отключение
• При использовании шины FORK или PIN убедитесь, что она совместима с зажимами IEK - не все шины подходят
• При монтаже затягивайте зажимы моментом 0,8–1,0 Нм - переусиливать нельзя, чтобы не повредить пластик
• Для долгой работы не устанавливайте аппарат вплотную к другим автоматам - нужен воздушный зазор хотя бы 5 мм
• Проверяйте индикатор после каждого срабатывания - если он не возвращается в “вкл” положение, возможно, внутренний механизм повреждён
