Выключатель автоматический двухполюсный ВА47-29 3А B 4,5кА KARAT | MVA20-2-003-B IEK

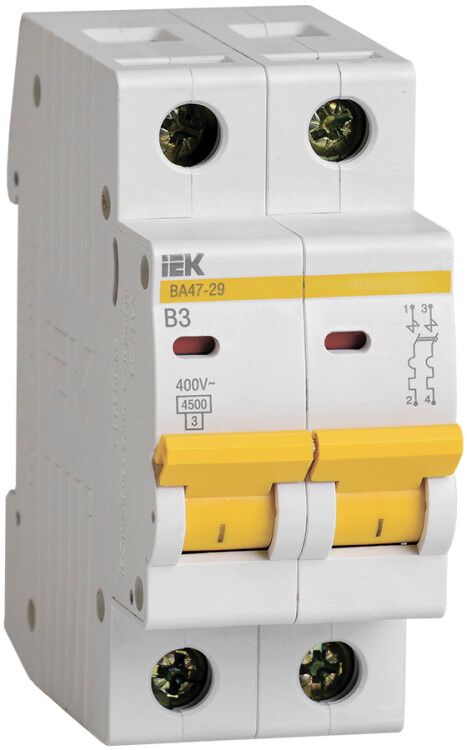

Автоматический выключатель модульный двухполюсный 3А B 4,5кА ВА47-29 от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат из серии KARAT подходит как для бытовых, так и для промышленных систем, обеспечивает надёжную работу при монтаже на DIN-рейку и совместим с большинством стандартных щитов.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 3А B 4,5кА ВА47-29 защищает группы потребителей - освещение, розетки, бытовую технику и оборудование малой мощности. Применяется в вводно-распределительных устройствах (ВРУ) жилых домов, офисов, магазинов и производственных помещений. Подходит для сетей переменного тока с частотой 50 Гц и напряжением до 400 В.

Технические характеристики

• Количество полюсов: 2
• Номинальный ток: 3 А
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовых нагрузок (например, светильники, зарядные устройства)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при токе короткого замыкания до 4500 А
• Номинальное напряжение: 400 В AC
• Частота: 50 Гц
• Тип расцепителя: комбинированный - электромагнитный (для КЗ) и тепловой (для перегрузки)
• Класс токоограничения: 3 - высокая скорость отключения, снижает энергию КЗ
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли; требует установки внутри закрытого щита
• Ширина по модулям: 2 М (стандартный размер для монтажа на DIN-рейку)
• Глубина монтажа: 73,6 мм - учтите этот размер при проектировании корпуса щита
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - работает при температуре от -40C до +50C, допустимо использование в неотапливаемых помещениях

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 3А B 4,5кА ВА47-29 монтируется на стандартную DIN-рейку шириной 35 мм. Оба полюса имеют зажимы для подключения сверху - можно использовать как гибкий многожильный провод, так и жесткую шину. Для распределения питания доступны два варианта:

• Шина FORK - для параллельного подключения нескольких автоматов
• Шина PIN - для последовательного соединения

На контактных зажимах есть насечки - они повышают надёжность соединения и снижают нагрев. Индикатор положения контактов (зелёный = включён, красный = отключён) позволяет визуально определить состояние аппарата без тестирования.

Безопасность и стандарты

Автоматический выключатель ВА47-29 соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Соответствие классу токоограничения 3 гарантирует быстрое отключение при аварии, что снижает риск возгорания. Устройство сертифицировано для работы в условиях повышенной влажности и колебаний температуры, характерных для российского климата.

Преимущества

• Две независимые системы защиты - тепловая и электромагнитная - обеспечивают точное срабатывание при любых типах аварий
• Улучшенная дугогасительная камера - продлевает срок службы контактов и снижает риск повреждения при частых отключениях
• Поддержка подключения шиной FORK и PIN - упрощает сборку распределительных щитов
• Эргономичная рукоятка - удобнее в управлении, особенно в плохо освещённых местах
• Возможность дополнительной комплектации - можно установить блоки сигнализации, расцепители минимального напряжения и другие модули

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 исключает использование на открытом воздухе или во влажных средах (ванная, подвал без герметизации)
• Номинальный ток 3 А ограничен - не подходит для мощных приборов (электроплиты, бойлеры, кондиционеры); для них нужны автоматы 16–32 А
• Характеристика B - менее устойчива к импульсным нагрузкам, чем C или D; не рекомендуется для оборудования с высокими пусковыми токами (двигатели, компрессоры)

Примеры использования

• Защита группы розеток в квартире или офисе
• Щит освещения в многоэтажном доме
• Распределительный щит на этаже торгового центра
• Цепь управления слаботочными системами (сигнализация, видеонаблюдение)

Практические советы

• Выбирая автомат ВА47-29, проверьте соответствие сечения кабеля - для 3 А достаточно 1,5–2,5 мм2 меди, но зажимы рассчитаны на 25 мм2 - это запас для будущего расширения сети
• При сборке щита используйте шины FORK/PIN - это экономит время и делает схему чище
• Не забудьте про глубину монтажа (73,6 мм): при планировании корпуса щита оставьте минимум 80 мм свободного места
• Если требуется защита от скачков напряжения - установите рядом УЗО, поскольку ВА47-29 не реагирует на утечки тока
• Для обслуживания: при отключении автомата он остаётся физически включённым - всегда проверяйте наличие напряжения тестером перед работой
