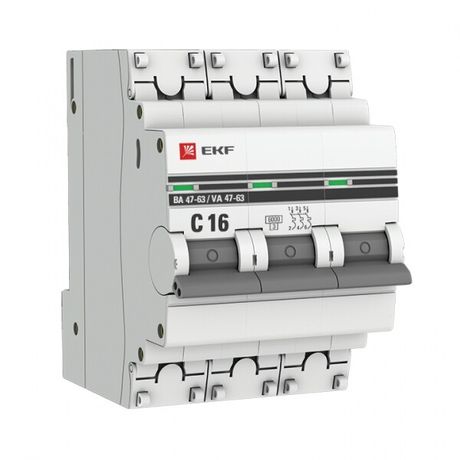

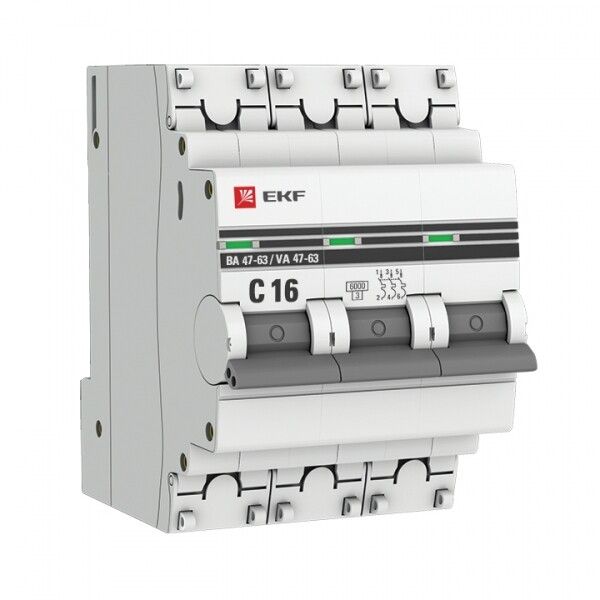

Выключатель автоматический трехполюсный ВА 47-63 16А C 6кА PROxima | mcb4763-6-3-16C-pro EKF

Автоматический выключатель ВА 47-63 от EKF - трёхполюсный модульный аппарат с номинальным током 16 А и отключающей способностью 6 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в бытовых и промышленных сетях переменного тока, монтируется на DIN-рейку. Артикул mcb4763-6-3-16c-pro.

Назначение и область применения

Автоматический выключатель ВА 47-63 защищает электрические цепи от перегрузок и коротких замыканий. Подходит для использования в распределительных щитах жилых домов, офисов, производственных объектов и других местах, где требуется надёжная защита трёхфазных нагрузок. Номинальное напряжение 400 В позволяет применять его в стандартных промышленных сетях 380/220 В. Категория перенапряжения 3 и степень загрязнения 2 делают его пригодным для условий с повышенной запылённостью и колебаниями напряжения.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В AC - рабочее напряжение сети переменного тока
• Количество полюсов: 3 - защита всех трёх фаз одновременно
• Отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала; подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение, насосы)
• Тип расцепителя: электромагнитный + тепловой - защита от КЗ (быстрая реакция) и перегрузки (медленная реакция)
• Сечение провода: 1–25 мм2 - совместим с медными и алюминиевыми проводами
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к высоковольтным импульсам (например, от грозовых разрядов)
• Мощностные потери: 6,2 Вт - энергия, рассеиваемая в виде тепла при работе
• Ширина по модулям: 3M - занимает три стандартных модуля на DIN-рейке (17,5 мм каждый)
• Глубина монтажа: 41 мм - требует достаточного места внутри щита
• Рабочая температура: –25…+50 C - работает в холодных и жарких условиях, включая неотапливаемые помещения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Класс токоограничения: 3 - быстрое ограничение тока КЗ, снижающее термическую и электродинамическую нагрузку на оборудование
• Климатическое исполнение: УХЛ4 - предназначен для работы в умеренном и холодном климате с возможностью эксплуатации в неотапливаемых помещениях
• Серия: ВА 47-63 - серия, соответствующая ГОСТ Р 50345-1-2010 (МЭК 60898-1)

Совместимость и монтаж

Автоматический выключатель ВА 47-63 монтируется на стандартную DIN-рейку типа TS35. Конструкция зажима обеспечивает лёгкую и надёжную фиксацию без усилий. Для подключения используются винтовые зажимы, допускающие провода сечением от 1 до 25 мм2 - как медные, так и алюминиевые. После затяжки рекомендуется проверить контакт рукой - он не должен ослабнуть. Пластиковая крышка над зажимами предотвращает случайное прикосновение и позволяет пломбировать устройство для контроля доступа. Монтаж выполняется в щите с глубиной не менее 41 мм. Устройство совместимо со всеми компонентами серии EKF PROxima.

Безопасность и стандарты

Автоматический выключатель ВА 47-63 соответствует требованиям ГОСТ Р 50345-1-2010 и международному стандарту IEC 60898-1. Это гарантирует соответствие европейским нормам безопасности, точности срабатывания и долговечности. Класс токоограничения 3 и уровень импульсной прочности 4 кВ повышают безопасность при аварийных режимах. Цветовой индикатор на передней панели показывает состояние: «вкл» - зелёный, «выкл» - красный. Усиленный корпус с заклёпками предотвращает деформацию при многократных операциях.

Преимущества

• Надёжная защита от перегрузок и КЗ благодаря двойному расцепителю
• Поддержка алюминиевых и медных проводов - универсальность при заменах
• Цветной индикатор состояния - наглядное определение положения без тестера
• Пломбируемая крышка - возможность контроля целостности и предотвращения несанкционированного вмешательства
• Увеличенная прочность корпуса - меньше риск раскола при длительной эксплуатации
• Совместимость с другими элементами серии EKF PROxima - легко формировать единые щиты

Ограничения применения

• Не предназначен для эксплуатации во влажных, открытых или пылевых средах - IP20 не обеспечивает защиту от воды и пыли
• Не используется в цепях постоянного тока - только переменный ток 50 Гц
• Не подходит для нагрузок с очень высоким пусковым током (например, крупные асинхронные двигатели); для них лучше выбрать характеристику D
• Требует наличия минимум 41 мм свободной глубины в щите - не подходит для узких корпусов
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО

Примеры использования

• Защита трёхфазного электродвигателя 1,5–2,2 кВт на станке
• Щитовое устройство в производственном цеху для питания конвейеров
• Распределительный щит многоэтажного дома - защита группы розеток или освещения
• Оборудование HVAC-систем с трёхфазным компрессором
• Системы водоснабжения с насосами на 380 В

Практические советы

• Выбирая автомат ВА 47-63, убедитесь, что суммарная мощность подключённых устройств не превышает 16 А × 400 В = 6,4 кВт
• При использовании алюминиевых проводов обязательно используйте переходные наконечники и плотно затягивайте зажимы - алюминий «течёт» со временем
• Не устанавливайте рядом с источниками тепла - температурный коэффициент влияет на время срабатывания теплового расцепителя
• Проверьте соответствие класса токоограничения 3 другим аппаратам в щите - это важно для селективности
• Для систем, где важна бесперебойность, параллельно с этим автоматом можно использовать УЗО - ВА 47-63 сам по себе не защищает от утечек
• При замене старого автомата сверьте ширину - 3 модуля (52,5 мм) должны точно поместиться в существующем месте
