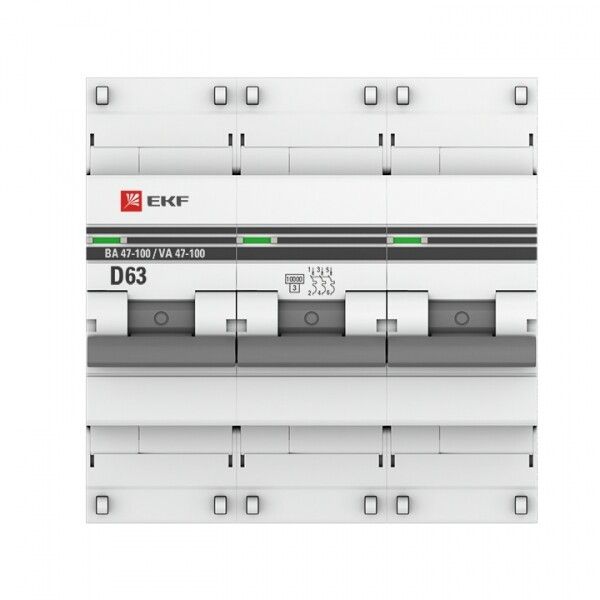

Автоматический выключатель ВА 47-100 3P 63А (D) 10kA EKF PROxima - mcb47100-3-63D-pro

Автоматический выключатель модульный трехполюсный 63А D 10кА ВА 47-100 от EKF PROxima предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор используется в бытовых и промышленных системах на 400 В, устанавливается на DIN-рейку и обеспечивает надежную работу при высоких пусковых токах. Артикул mcb47100-3-63d-pro соответствует серийному решению ВА 47-100.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 63А D 10кА ВА 47-100 защищает трёхфазные сети переменного тока с частотой 50 Гц. Он рассчитан на постоянное использование в условиях, где возможны длительные пусковые токи — например, при запуске двигателей, компрессоров, насосов или сварочных установок. Применяется в щитах жилых домов, офисов, производственных цехов и объектов инфраструктуры.

Технические характеристики

• Номинальный ток: 63 А — максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Характеристика срабатывания: D — предназначена для нагрузок с высокими пусковыми токами (до 10–20 крат от номинала); идеально подходит для электродвигателей.
• Номинальная отключающая способность: 10 кА — способность безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 400 В (переменный ток), изоляция рассчитана на 660 В — позволяет использовать в трёхфазных сетях с линейным напряжением 400 В.
• Количество полюсов: 3 — одновременно отключает все три фазы при аварии.
• Сечение провода: 1 – 35 мм² — совместим с медными проводниками указанного сечения.
• Модульная ширина: 4,5 М — занимает 4,5 стандартных модулей на DIN-рейке (≈81 мм).
• Глубина монтажа: 45 мм — требует свободного пространства в щите для правильной установки.
• Рабочая температура: от -10°C до +50°C — подходит для помещений с нормальным микроклиматом, не для улицы или холодных складов.
• Степень защиты: IP20 — защищён от прикосновения к токоведущим частям и от предметов больше 12,5 мм; не герметичен.
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижая энергию КЗ, передаваемую в сеть.
• Частота: 50 Гц — работает только в сетях с этой частотой.
• Норматив: ГОСТ Р 50345-1-2010 / МЭК 60898-2-2006 — соответствие международным требованиям к автоматическим выключателям для бытового и аналогичного использования.

Совместимость и монтаж

Автоматический выключатель модульный 63А D 10кА ВА 47-100 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа требуется минимум 45 мм глубины внутри распределительного щита. Подключение проводов — зажимы с винтами, допускают сечение от 1 до 35 мм². Перед затяжкой проверьте плотность контакта: слабый контакт вызывает нагрев. Установка возможна только в вертикальном положении (вертикальная ось — вверх-вниз). Нельзя монтировать горизонтально или под углом.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50345-1-2010 и МЭК 60898-2-2006, что гарантирует безопасность при работе в сетях до 400 В. Класс токоограничения 3 снижает риск повреждения оборудования при КЗ. IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от влаги — не используйте во влажных помещениях без дополнительной защиты. Сертифицирован для работы в климатическом исполнении УХЛ3.1 — подходит для закрытых помещений с умеренным климатом, включая неотапливаемые зоны с зимними температурами до -10°C.

Преимущества

• Высокая отключающая способность (10 кА) — надёжно справляется с аварийными режимами даже в крупных промышленных объектах.
• Характеристика D — оптимальна для мощных устройств с высокими пусковыми токами, не даёт ложных срабатываний.
• Класс 3 токоограничения — снижает термическую и электродинамическую нагрузку на кабели и оборудование после КЗ.
• Широкий диапазон сечений проводов — универсальность при подключении различных типов кабелей.
• Долгий срок службы — гарантия 84 месяца (7 лет) подтверждает качество сборки и материалов.

Ограничения применения

• Не предназначен для установки на улице или в сырых помещениях — степень защиты IP20 не предохраняет от воды и пыли.
• Не работает при частоте выше или ниже 50 Гц — нельзя применять в системах с преобразователями частоты без дополнительной защиты.
• Не подходит для цепей постоянного тока — только переменный ток AC.
• Требует наличия достаточного места в щите — глубина 45 мм и ширина 81 мм должны быть учтены при проектировании.
• Не рекомендуется для защиты чувствительной электроники — характеристика D слишком “мягкая” для точных приборов, лучше выбрать B или C.

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения.
• Щитовая защита группы станков на производстве с пуском под нагрузкой.
• Распределительный щит торгового центра, где установлены кондиционеры и вентиляторы.
• Общий входной автомат в промышленном корпусе с несколькими потребителями на 400 В.

Практические советы

• Выбирая автомат, убедитесь, что номинальный ток нагрузки не превышает 63 А. Лучше оставлять запас 10–15%.
• При использовании в щитах с большим количеством автоматов — следите за тепловым режимом. Выключатель ВА 47-100 не имеет встроенной вентиляции.
• Перед первым включением проверьте, правильно ли подсоединены фазы L1, L2, L3 — неверная коммутация может привести к неравномерной нагрузке.
• Не заменяйте этот автомат на более слабый (например, 32 А) — он не справится с пусковыми токами, будет выбивать.
• При необходимости замены — используйте оригинальные комплектующие EKF PROxima. Совместимость с другими брендами не гарантирована.
