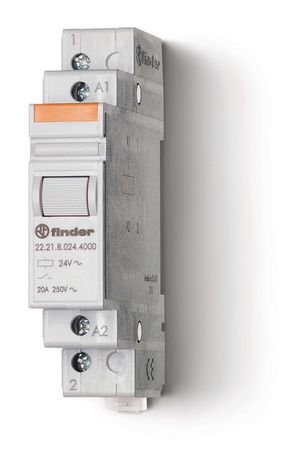

Модульные контакторы 20А, 1 NO - 22.21.9.048.4000 FINDER 222190484000

Контактор модульный Finder 22 с артикулом 22.21.9.048.4000 предназначен для коммутации нагрузок до 20 А в цепях постоянного тока с напряжением до 250 В. Устройство устанавливается на DIN-рейку, управление осуществляется через катушку 48 В постоянного тока, что делает его подходящим для автоматизированных систем промышленной автоматики.

Назначение и область применения

Контактор модульный Finder 22 используется для включения и выключения электрических нагрузок в автоматических системах. Подходит для управления двигателями малой мощности, нагревательными элементами, освещением и другим оборудованием, требующим дистанционного управления. Часто применяется в панелях управления станков, конвейеров, систем вентиляции и других устройствах с логическим управлением.

Технические характеристики

• Номинальный ток: 20 А
• Напряжение катушки управления: 48 В постоянного тока (DC)
• Количество нормально открытых контактов (НО): 1
• Номинальное напряжение контактной группы: 250 В
• Количество силовых полюсов: 1
• Способ монтажа: на DIN-рейку (1 модуль, ширина 17,5 мм)
• Максимальное сечение провода: 25 мм2
• Тип подключения: винтовые зажимы
• Материал корпуса: пластик
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Максимальная мощность ламповой нагрузки: 1000 Вт
• Исполнение: нереверсивное
• Климатическое исполнение: УХЛ4 (для работы в помещениях с умеренным и холодным климатом)
• Соответствие стандарту: EN 61095-2009
• Контакты выполнены из сплава AgSnO₂ (серебро с оксидом олова) - устойчивы к свариванию и эрозии
• Не содержит кадмий
• Оснащён кнопкой ручной проверки состояния контактов

Совместимость и монтаж

Контактор модульный Finder 22 совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж выполняется путём защёлкивания на рейку - никаких инструментов не требуется. Для подключения силовой цепи используйте винтовые зажимы: затягивайте кабели сечением до 25 мм2 с усилием, соответствующим рекомендациям производителя (не перетягивать!). Катушка управления подключается к источникам 48 В постоянного тока - важно соблюдать полярность. Наличие кнопки проверки позволяет вручную замкнуть контакты для диагностики без подачи питания на катушку.

Безопасность и стандарты

Контактор соответствует европейскому стандарту EN 61095-2009, который регламентирует требования к электромагнитным контакторам. Степень защиты IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от попадания пыли и влаги - поэтому устройство следует устанавливать внутри закрытых щитов. Отсутствие кадмия в материалах контактов соответствует экологическим нормам RoHS.

Преимущества

• Контакты из AgSnO₂ обеспечивают долгий срок службы даже при частых включениях и высоких импульсных нагрузках
• Низкая тепловая нагрузка благодаря оптимизированной конструкции катушки
• Ручная кнопка проверки упрощает обслуживание и диагностику
• Узкий форм-фактор (17,5 мм) экономит место в распределительном щите
• Поддержка больших сечений кабелей (до 25 мм2) снижает риск перегрева при максимальной нагрузке

Ограничения применения

• Не предназначена для установки вне помещений - IP20 не защищает от влаги и пыли
• Не подходит для реверсивных схем (например, изменения направления вращения двигателя)
• Катушка работает только от постоянного тока 48 В - нельзя использовать с переменным током
• Максимальная мощность ламповой нагрузки - 1000 Вт; при превышении возможны отказы контактов
• Климатическое исполнение УХЛ4 исключает работу при температуре ниже -25 C и повышенной влажности без конденсации

Примеры использования

• Управление насосом в системе водоснабжения через PLC с выходом 48 В DC
• Включение печи в термокамере с помощью контроллера
• Коммутирование светильников в автоматической системе освещения склада
• Запуск вентилятора охлаждения в электронном шкафе

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - неверное питание (например, 24 В вместо 48 В) приведёт к недостаточному срабатыванию или перегреву
• При использовании кабелей сечением более 16 мм2 убедитесь, что они плотно зафиксированы - слабый контакт вызывает нагрев
• Используйте кнопку проверки перед запуском системы для тестирования механической работоспособности контактов
• Не устанавливайте рядом с источниками сильного магнитного поля - это может повлиять на надёжность срабатывания
• Для длительной эксплуатации при близкой к предельной нагрузке (20 А) рекомендуется применять дополнительное охлаждение или снижать рабочую нагрузку на 15–20%
