Модульные контакторы 20А, 1 NO - 22.21.9.110.4000 FINDER 222191104000

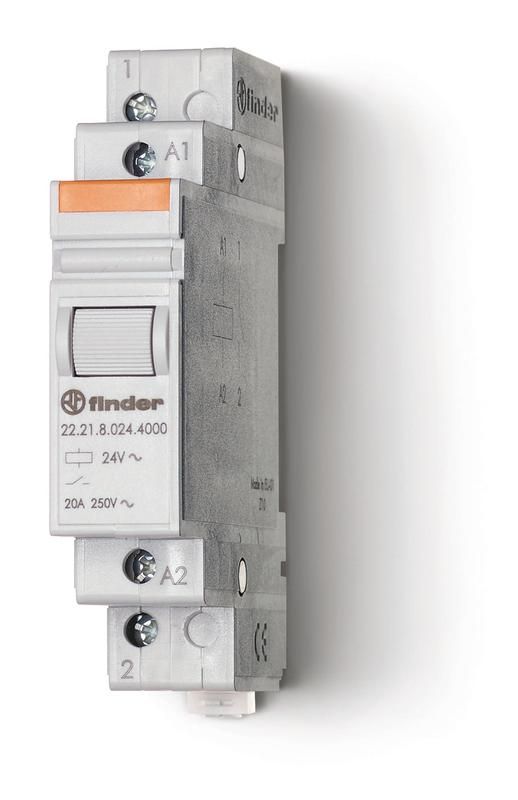

Контактор модульный Finder 22 с артикулом 222191104000 предназначен для коммутации нагрузок до 20 А в цепях постоянного тока. Его компактная форма и надёжные контакты из серебро-оксида олова позволяют использовать устройство в автоматических системах на DIN-рейке.

Назначение и область применения

Контактор модульный Finder 22 используется для удалённого включения и выключения электрических нагрузок через управляющую катушку 110 В постоянного тока. Подходит для управления оборудованием, требующим частой коммутации: насосами, нагревательными элементами, светильниками, маломощными двигателями и автоматическими линиями. Устройство применяется в распределительных щитах промышленного и бытового назначения, где важна компактность и долговечность.

Технические характеристики

• Номинальный ток: 20 А
• Напряжение катушки управления: 110 В постоянного тока (DC)
• Количество нормально открытых контактов: 1 (1NO)
• Номинальное напряжение контактной группы: 250 В
• Максимальная мощность ламповой нагрузки: 1000 Вт
• Способ подключения: винтовые зажимы
• Максимальное сечение провода: 25 мм2
• Ширина по DIN-рейке: 17,5 мм (1 модуль)
• Материал корпуса: пластик
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, повышенной влажности)
• Контакты: AgSnO₂ (серебро-оксид олова) - устойчивы к свариванию и эрозии
• Нормативный стандарт: EN 61095-2009

Совместимость и монтаж

Контактор модульный Finder 22 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть устройство на рейке - фиксация механическая, без инструментов. Подключение силовых проводов осуществляется через винтовые клеммы. Управление происходит через катушку 110 В DC - необходимо подвести управляющее напряжение к выводам катушки, указанным на корпусе. Кнопка проверки позволяет вручную замкнуть контакты для тестирования работы без подачи питания на катушку.

Безопасность и стандарты

Контактор соответствует европейскому стандарту EN 61095-2009, который регламентирует требования к электромагнитным контакторам. Отсутствие кадмия в контактах делает изделие экологически безопасным и совместимым с директивами RoHS. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от пыли и влаги - поэтому устройство следует устанавливать внутри закрытых щитов.

Преимущества

• Контакты из AgSnO₂ обеспечивают высокую стойкость к дуговым перегрузкам и продлевают срок службы при частых включениях.
• Компактный формат (17,5 мм) экономит место в щите, особенно при множественных устройствах.
• Наличие кнопки проверки упрощает диагностику и обслуживание без отключения питания.
• Поддержка больших сечений кабелей (до 25 мм2) снижает риск плохого контакта при подключении толстых жил.
• Устойчивость к вибрациям и колебаниям температуры благодаря исполнению УХЛ4.

Ограничения применения

• Не предназначена для работы в условиях повышенной запылённости, сырости или на улице - IP20 недостаточен для таких сред.
• Катушка работает только от постоянного тока 110 В - нельзя подключать к переменному току (AC).
• Максимальная мощность ламп - 1000 Вт; при подключении более мощных осветительных приборов возможны отказы контактов.
• Не рекомендуется для реверсивных схем - устройство нереверсивное.
• Не подходит для импульсных нагрузок с высоким пусковым током выше 20 А (например, крупные электродвигатели).

Примеры использования

• Автоматизация системы отопления: управление насосом циркуляции по сигналу термостата.
• Освещение производственного участка: включение/выключение LED-светильников через PLC.
• Конвейерная линия: запуск и остановка привода по команде с пульта управления.
• Щитовая автоматика: коммутация вспомогательных цепей в распределительном щите.

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки (110 В DC) вашей управляющей цепи - неверное напряжение вызовет срабатывание или выход из строя.
• Затягивайте винты клемм равномерно, не переусердствуйте - повреждается медная жила и контакт.
• При использовании в щитах с несколькими контакторами соблюдайте минимальный зазор между устройствами для теплоотвода - даже при IP20 перегрев снижает срок службы.
• Используйте предохранители на входе силовой цепи - хотя контактор рассчитан на 20 А, он не является средством защиты от КЗ.
• Проверяйте состояние контактов периодически - при работе с индуктивными нагрузками (катушки, двигатели) возможна микросварка, которую можно заметить по затруднённому отключению.
