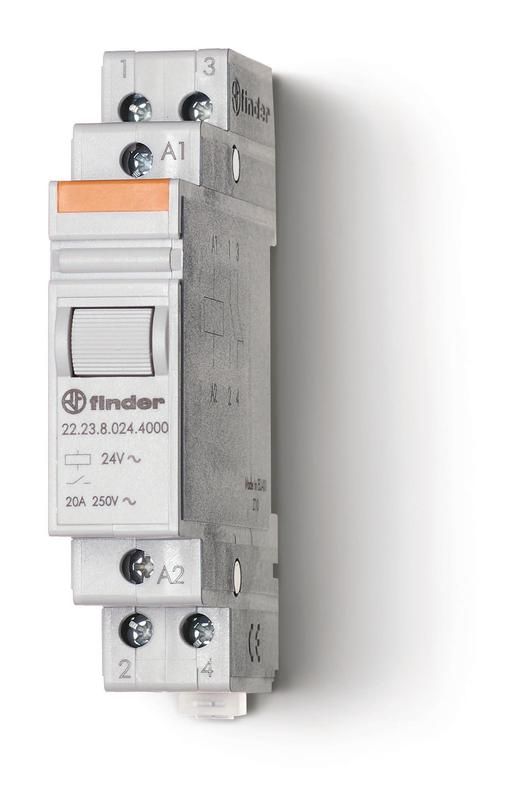

Модульные контакторы 20А, 1 NC + NO - 22.23.9.110.4000 FINDER 222391104000

Контактор модульный Finder 22.23.9.110.4000 предназначен для коммутации нагрузок до 20 А в цепях постоянного тока с использованием управляющего сигнала 110 В DC. Устройство монтируется на DIN-рейку и подходит для автоматизации оборудования в промышленной и бытовой сфере.

Назначение и область применения

Контактор модульный Finder 22.23.9.110.4000 используется для удалённого включения и выключения электрических нагрузок через слаботочную цепь управления. Подходит для управления нагревательными элементами, насосами, светильниками, маломощными двигателями и другими устройствами, требующими частого включения/выключения. Часто применяется в системах автоматизации, панелях управления, станках и конвейерах.

Технические характеристики

• Номинальный ток: 20 А
• Напряжение катушки управления: 110 В постоянного тока (DC)
• Количество силовых полюсов: 2
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальное напряжение нагрузки: 250 В
• Максимальная мощность ламповой нагрузки: 1000 Вт
• Тип подключения: винтовые зажимы
• Максимальное сечение провода: 25 мм2
• Ширина: 17,5 мм (2 модуля DIN)
• Материал корпуса: пластик
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Климатическое исполнение: УХЛ4 (для работы в помещениях с умеренным и холодным климатом)
• Соответствие стандарту: EN 61095-2009

Совместимость и монтаж

Контактор модульный Finder 22.23.9.110.4000 устанавливается на стандартную DIN-рейку типа TS35. Для подключения силовых цепей используются винтовые зажимы - затягивать необходимо усилием, достаточным для надёжного контакта, но без перегрузки. Управление осуществляется через катушку 110 В DC; важно соблюдать полярность при подключении. Контакты выполнены из сплава AgSnO₂ - они устойчивы к дуговым воздействиям и подходят для частых коммутаций. На корпусе есть кнопка ручной проверки - позволяет тестировать работу контактов без подачи питания на катушку.

Безопасность и стандарты

Контактор соответствует европейскому стандарту EN 61095-2009, который регламентирует требования к контактным устройствам. Материалы контактов не содержат кадмий - соответствие RoHS. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от пыли и влаги - применение допускается только внутри электрошкафов.

Преимущества

• Контакты из AgSnO₂ обеспечивают долгий срок службы даже при частых включениях и высоких импульсных нагрузках
• Наличие кнопки ручной проверки упрощает диагностику и обслуживание
• Узкий форм-фактор (17,5 мм) экономит место на DIN-рейке
• Поддержка двухполюсной коммутации позволяет управлять двумя цепями одновременно
• Работает с постоянным током - совместим с большинством современных контроллеров и PLC

Ограничения применения

• Не предназначена для установки вне помещений - IP20 не защищает от влаги и пыли
• Катушка рассчитана только на 110 В DC - нельзя использовать с переменным током или другим напряжением
• Максимальная мощность ламп - 1000 Вт; для более мощных осветительных нагрузок требуется другой тип контактора
• Не рекомендуется для коммутации индуктивных нагрузок свыше 20 А - возможна эрозия контактов

Примеры использования

• Управление тепловыми завесами в торговых центрах
• Переключение режимов работы конвейерной линии по сигналу от ПЛК
• Автоматическое включение системы отопления при достижении заданной температуры
• Коммутация LED-освещения в производственных помещениях
• Управление насосами в системах водоснабжения

Практические советы

• При подключении катушки обязательно соблюдайте полярность - неверное подключение может повредить обмотку
• Проверьте посадочный диаметр винтовых зажимов - он рассчитан на провода до 25 мм2; используйте наконечники при работе с многожильными кабелями
• Для длительной работы в условиях колебаний напряжения рекомендуется установка фильтра или стабилизатора на входе катушки
• При замене старого контактора убедитесь, что новый имеет аналогичную комбинацию контактов (1NO+1NC) и ту же величину рабочего тока
• Используйте защитные устройства (автоматические выключатели, предохранители) перед контактором - сам по себе он не обеспечивает защиту от перегрузки
