Модульные контакторы 20А, 2 NO - 22.22.8.240.4000 FINDER 222282404000

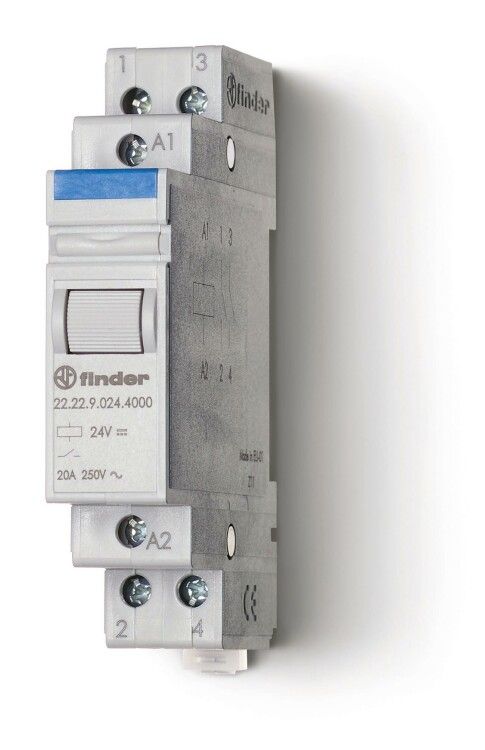

Контактор модульный Finder 22.22.8.240.4000 - компактное устройство для дистанционного включения и отключения нагрузки до 20 А в сетях переменного тока. Подходит для автоматизации оборудования на DIN-рейке, особенно там, где важна надёжность коммутации и безопасность эксплуатации.

Назначение и область применения

Контактор модульный Finder 22.22.8.240.4000 используется для управления электроприборами средней мощности через слаботочную управляющую цепь. Он применяется в системах автоматизации: управление насосами, вентиляцией, нагревательными элементами, светильниками и другим оборудованием, требующим частого включения/выключения. Устройство удобно для установки в распределительных щитах жилых, офисных и промышленных объектах.

Технические характеристики

• Номинальный ток: 20 А - способен выдерживать постоянную нагрузку до этого значения без перегрева.
• Количество нормально открытых контактов: 2 - два замыкающих контакта, которые замыкаются при подаче напряжения на катушку.
• Напряжение катушки управления: 230–240 В AC - работает от сети переменного тока, совместимо с бытовой и промышленной сетью 230 В.
• Число силовых полюсов: 2 - контролирует две фазы или одну фазу с нулём, подходит для однофазных нагрузок.
• Способ монтажа: на DIN-рейку шириной 17,5 мм - занимает 2 модуля (35 мм), легко устанавливается в стандартные щиты.
• Подключение силовых проводов: винтовые зажимы - обеспечивают прочное соединение с кабелями до 25 мм2.
• Максимальная мощность ламп: 1000 Вт - допустимо коммутировать галогенные и люминесцентные лампы до этой мощности.
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим агрессивным средам.
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не герметичен; не предназначен для влажных помещений.
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 95% при 25C.
• Контакты: из сплава AgSnO₂ - устойчивы к дуговым повреждениям, долговечнее обычных серебряных контактов, не содержат кадмий.
• Нормативный документ: EN 61095-2009 - соответствует европейскому стандарту на контактные устройства.

Совместимость и монтаж

Контактор модульный Finder 22.22.8.240.4000 совместим с любыми DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа достаточно защёлкнуть устройство на рейке - никаких болтов или сверления не требуется. Подключение силовых проводов выполняется винтовыми зажимами: затягивайте их равномерно, чтобы избежать деформации клемм. Управляющая катушка подключается к слаботочной цепи (например, от терморегулятора, таймера или PLC) напряжением 230 В AC. Обязательно используйте предохранители в цепи управления и нагрузки согласно проекту.

Безопасность и стандарты

Контактор соответствует стандарту EN 61095-2009, что гарантирует соответствие требованиям безопасности при коммутации активных и реактивных нагрузок. Наличие кнопки проверки позволяет тестировать работоспособность контактов без подачи основного напряжения - это снижает риск аварии при обслуживании. Материал контактов AgSnO₂ исключает использование токсичного кадмия, что делает изделие экологически безопасным и соответствующим директивам RoHS.

Преимущества

• Высокая надёжность контактов AgSnO₂ - меньше износ при частых включениях, особенно при работе с лампами и двигателями.
• Компактный формат - всего 2 модуля (35 мм) занимают мало места в щите.
• Простота монтажа - установка и подключение без инструментов.
• Функция проверки - можно протестировать контакт без включения нагрузки, что важно для профилактики и диагностики.
• Работа с высокими импульсными нагрузками - подходит даже для ламп накаливания с большими пусковыми токами.

Ограничения применения

• Не предназначена для работы во влажных помещениях - IP20 не обеспечивает защиту от брызг и пара.
• Не рекомендуется для трёхфазных двигателей - имеет только два силовых полюса, не подходит для полного отключения трёх фаз.
• Запрещено использовать при напряжении выше 240 В AC - возможен пробой изоляции катушки.
• Не следует применять в условиях постоянной вибрации без дополнительной фиксации - хотя механизм надёжный, длительная вибрация может вызвать самопроизвольное отключение.

Примеры использования

• Управление освещением в производственных цехах через таймер или датчик движения.
• Автоматический запуск воздушного нагревателя при достижении заданной температуры.
• Коммутация насосов системы охлаждения в HVAC-системах.
• Управление светильниками в торговых залах по графику работы.

Практические советы

• Выбирайте кабель с сечением 1,5–2,5 мм2 для управляющей цепи - этого достаточно для передачи сигнала 230 В AC.
• При подключении нагрузки более 1000 Вт (например, мощный обогреватель) обязательно используйте внешний тепловой реле или предохранитель.
• Проверьте наличие напряжения на катушке перед первым включением - неверное питание может вывести устройство из строя.
• При использовании в щитах с плотной компоновкой учтите, что контактор при срабатывании создаёт небольшую вибрацию - оставляйте минимальный зазор 5 мм между соседними устройствами.
• Для продления срока службы избегайте частых включений при максимальном токе - оптимально работать на 70–80 % от номинала (до 16 А).
