Монтажная плата, дополнительная, для шкафов CQE, 2000 x 1000 мм | R5RPSP20100 DKC ДКС

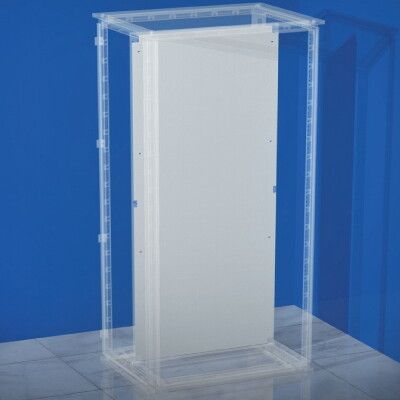

Монтажная плата дополнительная для шкафов CQE, 2000 x 1000 мм от DKC (ДКС) - это усиленный элемент для внутренней фиксации тяжелого оборудования в шкафах серии RAM block. Артикулы r5psp20100 и r5rpsp20100 обеспечивают гибкую компоновку за счет перфорированной поверхности и цинкового покрытия, что особенно важно при работе с высокими нагрузками.

Назначение и область применения

Монтажная плата дополнительная для шкафов CQE, 2000 x 1000 мм предназначена для крепления тяжелых устройств внутри шкафов серии RAM block - например, преобразователей частоты, контакторов, реле защиты, блоков питания. Она используется там, где основная плата недостаточно выдерживает нагрузку или требуется двухсторонняя компоновка оборудования. Подходит для промышленных автоматизированных систем: конвейеров, насосных станций, распределительных пунктов, объектов энергетики и водоснабжения.

Технические характеристики

• Размеры: 2000 × 1000 мм - соответствует стандартным габаритам шкафов CQE;
• Толщина материала: 2,5 мм - увеличенная жесткость против прогиба под нагрузкой;
• Материал: сталь - обеспечивает механическую прочность и совместимость со сварными и сборными рамами;
• Перфорация: да - равномерные отверстия для крепления на болты, винты, DIN-рейки и кронштейны;
• Защитное покрытие: оцинкованное - устойчивость к коррозии в условиях повышенной влажности и агрессивной среды;
• Максимальная нагрузка: до 1000 кг - рассчитана на размещение массивного оборудования без деформаций.

Совместимость и монтаж

Плата совместима исключительно с шкафами серии RAM block от DKC. Устанавливается параллельно основной монтажной плате или на задней стенке шкафа. Для монтажа используются стандартные крепежи M6–M8, которые проходят через перфорацию. Рекомендуется проверять соответствие расположения отверстий на основной и дополнительной плите перед сборкой. Крепление к боковым направляющим шкафа осуществляется с помощью уголков или специализированных креплений, входящих в комплект шкафа.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности шкафов RAM block (IK10). Цинковое покрытие обеспечивает долговечность в соответствии с ГОСТ 14918. Нагрузочные испытания проводились в рамках сертифицированных процедур производителя для гарантии безопасности при эксплуатации в промышленных зонах.

Преимущества

• Увеличенная толщина (2,5 мм) снижает риск деформации даже при максимальной нагрузке;
• Оцинкованное покрытие продлевает срок службы в сырых и пыльных помещениях;
• Перфорация позволяет легко адаптировать расположение оборудования без доработки;
• Поддержка двустороннего монтажа - экономит место внутри шкафа и улучшает доступ к оборудованию;
• Совместимость с существующей конструкцией шкафов CQE - не требует модификации корпуса.

Ограничения применения

• Не применяется вне шкафов серии RAM block - несовместима с другими брендами и типами корпусов;
• Не рекомендуется использовать в качестве несущего элемента для оборудования массой более 1000 кг - возможна потеря устойчивости;
• Цинкование не защищает от длительного контакта с химически активными жидкостями (например, кислотами, щелочами);
• Плита не является изоляционной - все токоведущие части должны быть дополнительно закреплены с соблюдением норм ЭБ.

Примеры использования

• Установка частотного преобразователя мощностью 75 кВт на задней стенке шкафа управления насосной станции;
• Размещение группы реле защиты и блока АСУ ТП на дополнительной плате рядом с основной - для удобства обслуживания;
• Фиксация тяжелых аккумуляторных батарей в шкафу резервного питания на промышленном участке;
• Монтаж силового контрактора и теплового реле в распределительном шкафу на железнодорожной станции.

Практические советы

• При использовании двух плит (основной и дополнительной) - убедитесь, что крепеж не пересекается между слоями; используйте удлинённые болты или шпильки;
• Проверьте посадочный диаметр отверстий - они стандартизированы под M6/M8, но не подходят для саморезов меньшего диаметра;
• При монтаже в условиях с высокой влажностью - допускается применение антикоррозийного спрея на кромках после резки;
• Не режьте и не сверлите новые отверстия без согласования с производителем - это может нарушить целостность покрытия и несущую способность;
• Артикулы r5psp20100 и r5rpsp20100 отличаются лишь номером партии - функционально идентичны.
