Микропереключатель МП-1101Л УХЛ3 ИСП. 3 - ET006820 Электротехник

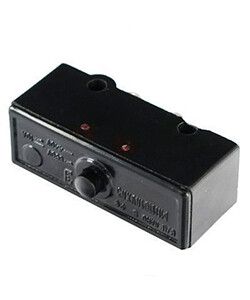

Микровыключатель МП-1101 УХЛ3 исполнение 3, IP00, толкатель, базовый, винт от бренда Электротехник предназначен для надёжной коммутации цепей управления в системах безопасности при механическом воздействии. Его компактная конструкция и прочный силуминовый корпус делают его подходящим для установки в жёстких условиях промышленного оборудования.

Назначение и область применения

Микровыключатель МП-1101 УХЛ3 исполнение 3 используется для автоматического включения или выключения электрических цепей при достижении объектом заданного положения. Применяется в системах безопасности: на станках, конвейерах, дверях лифтов, заслонках и других механизмах, где требуется фиксация контрольных точек движения. Подходит для работы как в цепях переменного тока (до 660 В, 50 Гц), так и постоянного тока (до 440 В).

Технические характеристики

• Номинальный ток: 10 А
• Напряжение: до 660 В переменного тока / до 440 В постоянного тока
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Тип элемента управления: толкатель - активируется прямым давлением
• Степень защиты: IP00 - без защиты от пыли и воды, работает только в закрытых корпусах
• Материал корпуса: силумин - высокая прочность и устойчивость к вибрациям
• Габариты: 50×30×18 мм
• Способ монтажа: на винты
• Исполнение: УХЛ3 - рассчитан на работу в умеренном и холодном климате с повышенной влажностью

Совместимость и монтаж

Микровыключатель МП-1101 УХЛ3 исполнение 3, винт, монтируется с помощью двух винтов через отверстия в корпусе. Для правильной установки необходимо обеспечить плотное прилегание к поверхности и равномерную нагрузку на толкатель. Посадочные отверстия соответствуют стандартным размерам крепления для микровыключателей этой серии. Кабель подключается к клеммам с зажимами - допускается провода сечением до 1,5 мм2. Установка возможна в любом положении, но важно избежать перекоса толкателя - это снижает долговечность.

Безопасность и стандарты

Микровыключатель МП-1101 УХЛ3 исполнение 3 соответствует требованиям ГОСТ Р 50030.5.1–2019 (IEC 60947-5-1) для аппаратов управления. Сертифицирован для использования в промышленных системах. Гарантийный срок - 2 года с момента ввода в эксплуатацию.

Преимущества

• Высокая механическая прочность благодаря силуминовому корпусу
• Устойчивость к вибрациям и ударным нагрузкам
• Чёткий и быстрый переключающий механизм с минимальным ходом
• Наличие обоих типов контактов (НЗ и НО) позволяет гибко проектировать схемы управления
• Работает в широком температурном диапазоне, характерном для условий УХЛ3

Ограничения применения

• Степень защиты IP00 требует обязательной установки внутри герметичного корпуса - нельзя использовать на открытом воздухе или в местах с пылью, влагой, маслом
• Не предназначен для коммутации мощных нагрузок выше 10 А - не применяется в цепях питания двигателей
• Толкатель не имеет ролика - не рекомендован для длительного трения или скольжения по поверхностям
• Не подходит для взрывоопасных сред - отсутствует взрывозащита

Примеры использования

• Фиксация крайних положений стола станка ЧПУ
• Контроль открытия/закрытия люка на конвейере
• Автоматическое отключение при срабатывании аварийной кнопки в защищённом кожухе
• Обнаружение наличия детали в сборочном модуле

Практические советы

• Перед монтажом проверьте свободный ход толкателя - он должен двигаться без заеданий
• Учитывайте габариты 50×30×18 мм при проектировании места установки - недостаточно места может вызвать механическую деформацию
• Подключайте клеммы с усилием, указанным в документации - переобжим повредит контактную группу
• Для продления срока службы используйте МП-1101 УХЛ3 только в закрытых щитах с хорошей вентиляцией
• При замене - совмещайте тип толкателя и способ крепления: этот экземпляр - базовый, винтовой, без рычага
