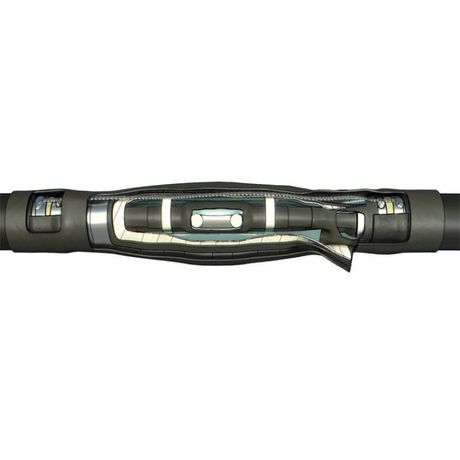

Муфта кабельная соединительная СТП 10 6/10 (12) кВ 70-120 мм² ГОФРОМАТИК zeta21213

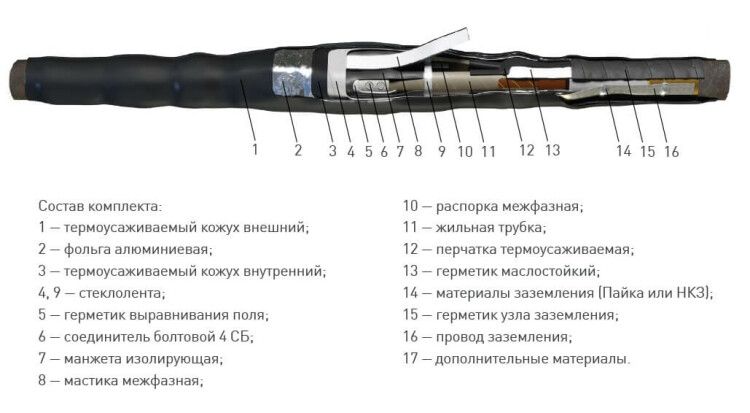

Муфта кабельная соединительная СТП 10 предназначена для сращивания трехжильных силовых кабелей с бумажной пропитанной изоляцией (БПИ) на напряжение до 10 кВ и сечением жил 70–120 мм². Ключевым фактором выбора является специализация изделия именно на кабелях БПИ, при этом конструкция допускает совместимость и с кабелями, имеющими пластиковую изоляцию. Монтаж выполняется методом термоусадки, что обеспечивает герметизацию как в земле, так и на воздухе, включая вертикальные трассы без ограничений по разности уровней. Внутренняя конструкция муфты включает алюминиевые соединители с винтами со срывными головками, что исключает риск недокручивания контакта и гарантирует фиксированное усилие затяжки. Для выравнивания электрического поля и предотвращения пробоя в зоне соединения предусмотрена специальная пластина. Межфазная распорка выполняет двойную функцию: она изолирует жилы друг от друга и служит армирующим элементом, придающим всей конструкции жесткость и устойчивость к механическим нагрузкам. Герметизация разделки обеспечивается маслостойким герметиком в корешке перчатки, а пустоты заполняются межфазным заполнителем для исключения образования газовых включений. Материал корпуса из радиационно-сшитого полиолефина сохраняет электрическую прочность не менее 20 кВ/мм и механические свойства в широком диапазоне температур от -60 до +50 °C. Комплектация включает две термоусаживаемые перчатки с внутренним клеевым слоем, а также паяльный или комбинированный комплект заземления в зависимости от выбранной модификации.
