Муфта кабельная концевая 10кВ 3КНТп-10-70/120 (Б) (пайка) КВТ 88761

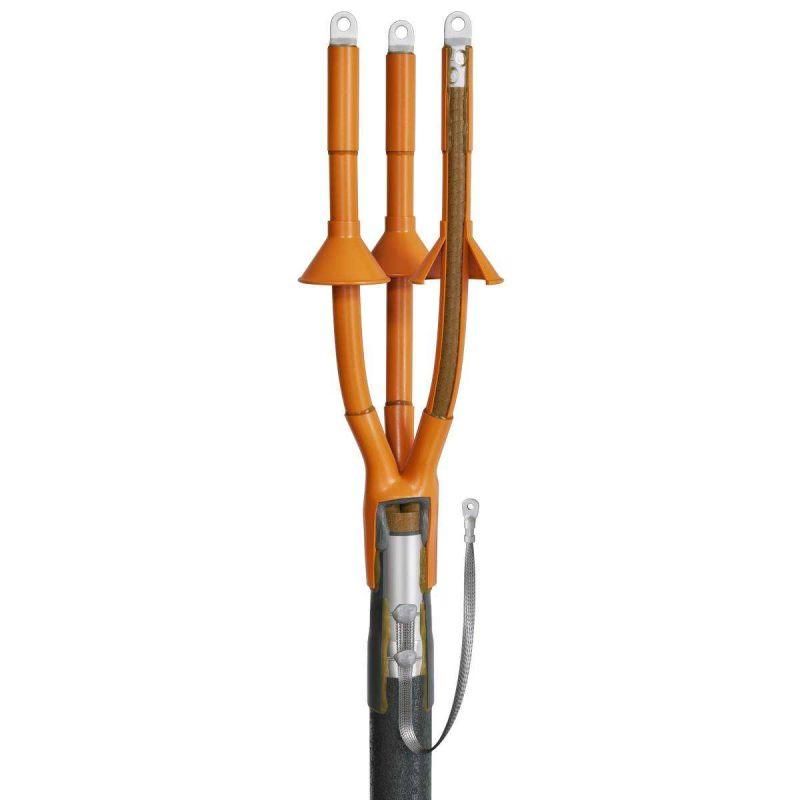

Муфта кабельная концевая 3КНТп-10-70/120 (Б) (пайка) от КВТ предназначена для надежного оконцевания трехжильных кабелей с бумажной маслопропитанной изоляцией на напряжение 10 кВ. Подходит для наружной установки, обеспечивает герметичность и механическую прочность за счет термоусаживаемой конструкции и паяного заземления.

Назначение и область применения

Муфта кабельная концевая 3КНТп-10-70/120 (Б) (пайка) используется для завершения силовых кабелей с бумажной изоляцией, когда требуется безопасное подключение к оборудованию или переход на воздушную линию. Применяется исключительно на открытых участках - на столбах, в распределительных устройствах, на площадках с внешней средой. Подходит для кабелей без брони и с броней из стальных лент, с алюминиевой или свинцовой оболочкой. Работает на напряжении 6 и 10 кВ.

Технические характеристики

• Напряжение: 10 кВ
• Количество жил: 3
• Номинальное сечение кабеля: 70–120 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: полимер, безгалогеновый (HF=Halogen Free)
• Цвет: кирпично-красный
• Рабочий температурный диапазон: от –50 C до +50 C
• Защита от внешних факторов: устойчивость к УФ-лучам, влаге, перепадам температур
• Заземление: выполняется методом пайки
• Наконечники: в комплекте - готовые наконечники для опрессовки и болтового крепления

Совместимость и монтаж

Муфта 3КНТп-10-70/120 (Б) (пайка) совместима с кабелями типов: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв. Для монтажа необходима пропановая горелка ПГ (КВТ). Перед сборкой важно точно соблюдать порядок надевания элементов: сначала перчатка, затем трубки жильной изоляции, потом концевые манжеты. После нагрева все части равномерно усаживаются, образуя плотное соединение. Паяльный жир и припои ПОС-30 и А уже входят в базовую комплектацию - дополнительно ничего закупать не нужно. Для фиксации болтовых наконечников потребуется набор НМБ-6 (КВТ) для срыва головок.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022
• Произведено по ТУ 3599-006-97284872-2006
• Все полимеры не содержат галогенов - при возгорании не выделяют токсичных паров
• Маслостойкий герметик предотвращает просачивание масла из кабеля и снижает риск пробоя
• Термоплавкий клей внутри всех элементов гарантирует полную герметичность после усадки

Преимущества

• Высокая степень защиты IP67 благодаря герметизации всей конструкции
• Стабильная работа в суровых климатических условиях - от Arctic-температуры до летнего зноя
• Универсальная комплектация: можно использовать как опрессовочные, так и болтовые наконечники
• Не требует дополнительных расходных материалов - всё есть в комплекте
• Элементы изготовлены из трекингостойкого полимера - снижают риск поверхностных пробоев

Ограничения применения

• Не применяется для кабелей с полиэтиленовой или XLPE изоляцией - только для бумажной маслопропитанной
• Требует профессионального монтажа с применением горелки; нельзя использовать без теплового воздействия
• Не рекомендовано использование в помещениях с постоянным доступом воды (например, подземные колодцы без дренажа)
• Пайка заземления требует наличия навыков работы с паяльником и припоем - недопустимо заменять её на болтовое соединение

Примеры использования

• Оконцовка кабеля ААБл перед подключением к трансформатору на подстанции
• Подключение кабеля СБл к воздушному вводу в цех с мощным электрооборудованием
• Завершение линии питания насосной станции на открытом воздухе
• Ремонт поврежденного конца кабеля в системе освещения железной дороги

Практические советы

• Перед монтажом обязательно проверьте диаметр кабеля - он должен попадать в диапазон 70–120 мм2. Слишком тонкий или толстый кабель не обеспечит герметичности.
• При работе с горелкой нагревайте равномерно, начиная с середины перчатки и двигаясь к краям - чтобы избежать перегрева и деформации.
• При пайке заземления используйте только припои из комплекта - они специально подобраны под материал оболочки кабеля.
• Храните муфту в сухом месте при температуре выше –10 C - низкая температура делает полимер хрупким.
• Если вы работаете с кабелем без брони - удостоверьтесь, что защитная оболочка полностью удалена до уровня, указанного в инструкции КВТ.
