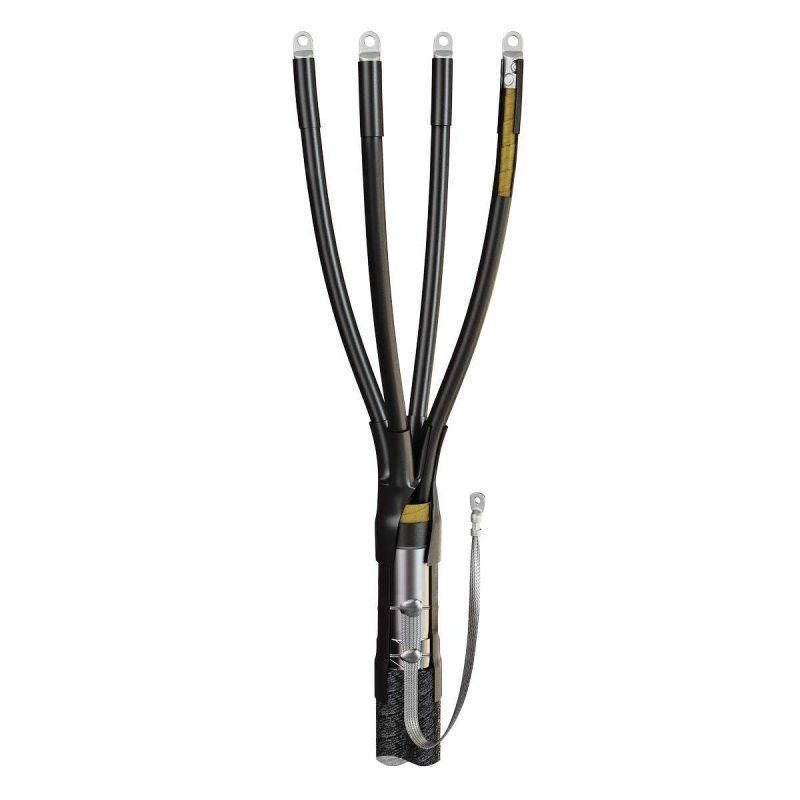

Муфта кабельная концевая 1кВ 4КВНТп-1-150/240 (пайка) КВТ 88774

Муфта кабельная концевая 4КВНТп-1-150/240 (пайка) от КВТ предназначена для надежного оконцевания четырехжильных кабелей с бумажной изоляцией на напряжение до 1 кВ. Подходит как для внутреннего, так и для наружного монтажа. Конструкция выполнена из термоусаживаемого полимера с герметизирующим клеем и рассчитана на работу в широком температурном диапазоне.

Назначение и область применения

Муфта кабельная концевая 4КВНТп-1-150/240 (пайка) используется для завершения четырехжильных силовых кабелей с бумажной маслопропитанной изоляцией. Применяется там, где требуется герметичное и долговечное оконцевание кабеля перед подключением к оборудованию - например, на входе в распределительные устройства, трансформаторы, двигатели или щитовые помещения.

• Подходит для кабелей с броней и без брони
• Работает как внутри помещений, так и на открытых участках
• Не требует специальной защиты корпуса - сама муфта защищена от внешних воздействий

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4
• Номинальное сечение жил: 150–240 мм2
• Тип исполнения: термоусаживаемая
• Материал изоляции кабеля: бумажная маслопропитанная
• Материал муфты: галоген-free полимер
• Температура эксплуатации: от –50 C до +50 C
• Степень защиты: IP67 (при правильной сборке)
• Комплектация: без болтовых наконечников
• Производство по ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022

Совместимость и монтаж

Муфта 4КВНТп-1-150/240 (пайка) совместима с кабелями следующих марок: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, (А)СКл. Установка выполняется путём нагрева термоусаживающихся элементов пропановой горелкой.

Основные этапы монтажа:

• Зачистить кабель согласно чертежу в руководстве
• Надеть поясную манжету, затем концевую манжету и перчатки
• Выполнить пайку узла заземления - используются припои ПОС-30 и А, флюс - паяльный жир
• На кабеле с металлической бронью (сталь/алюминий) обязательно применять допкомплект КМПБ
• Равномерно прогреть все элементы горелкой до плотного прилегания

Можно использовать как опрессовочные, так и болтовые наконечники - они выбираются отдельно.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - нормам безопасности для кабельных соединений
• Все полимеры не содержат галогенов (HF = Halogen Free): при возгорании не выделяют едких паров
• Защита от влаги и пыли достигается благодаря термоплавкому клею внутри всех элементов
• Элементы устойчивы к УФ-излучению - подходят для наружной установки

Преимущества

• Автоматическая герметизация за счет термоплавкого клея - исключает попадание влаги
• Универсальная комплектация - один тип муфты работает с кабелями разных типов и с броней, и без
• Высокая механическая прочность после усадки
• Работает в экстремальных условиях - от Arctic до высоких летних температур
• Легко диагностируется: поврежденная муфта легко заметна визуально

Ограничения применения

• Не применяется для кабелей с напряжением выше 1 кВ
• Не предназначен для работы при температурах ниже –50 C или выше +50 C
• Требуется обязательное использование паяльного оборудования - нельзя заменить сваркой или обжимом
• Для кабелей с броней нужен дополнительный комплект КМПБ - он не входит в базовый состав
• Не рекомендовано использовать в местах постоянного контакта с острыми предметами или повышенным риском механических повреждений без дополнительной защиты

Примеры использования

• Оконцовка кабеля ААБл от подземной ЛЭП перед входом в цеховое электрооборудование
• Подключение кабеля (А)СБГ к трансформаторному пункту на улице
• Монтаж на выходе из распределительного шкафа в холодильной камере
• Завершение кабеля ААШв на столбовой опоре в регионах с суровым климатом

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 150–240 мм2; меньшие или большие сечения снижают герметичность
• Используйте только рекомендованную горелку ПГ (КВТ); другие источники тепла могут вызвать деформацию
• При работе с бронированным кабелем всегда устанавливайте КМПБ - игнорирование этого увеличивает риск пробоя заземления
• Храните муфту в сухом месте, избегайте длительного прямого солнечного света даже до монтажа
• Проверяйте целостность термоусаживаемых трубок перед работой - трещины или вздутости недопустимы
• Паяльный жир и припои входят в комплект - не заменяйте их другими материалами без тестирования
