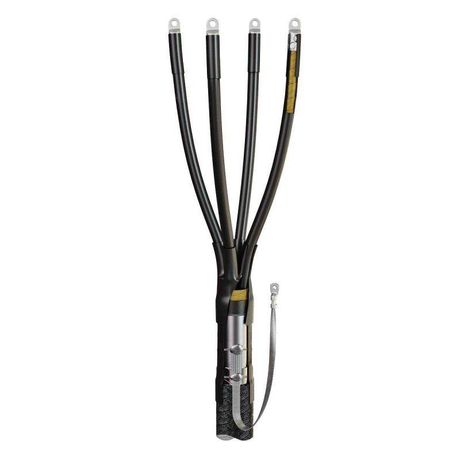

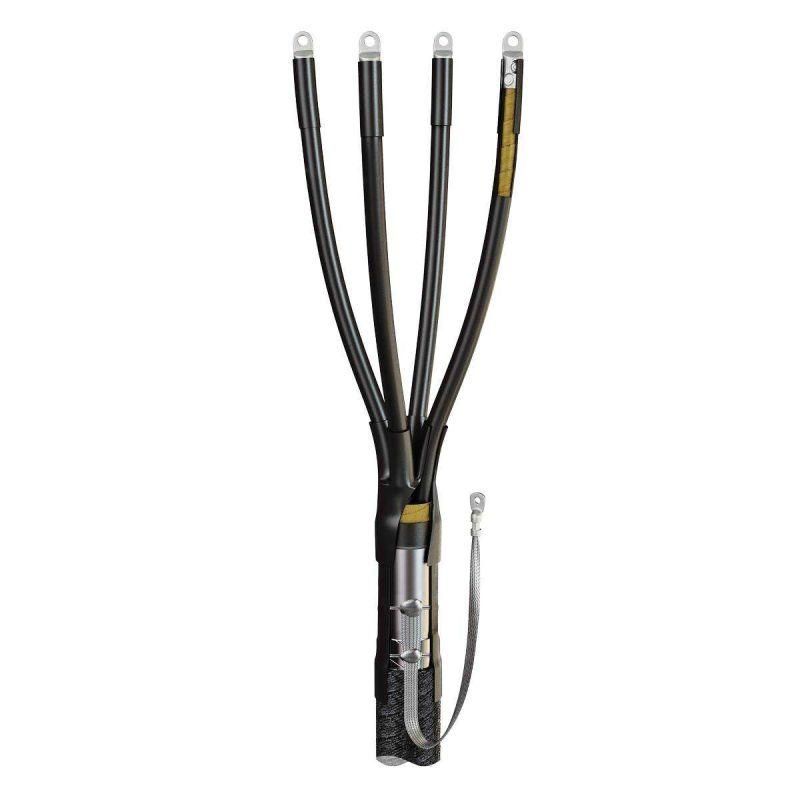

Муфта кабельная концевая 1кВ 4КВНТп-1-70/120 (Б) (пайка) КВТ 88773

Муфта кабельная концевая 4КВНТп-1-70/120 (Б) (пайка) с болтовыми наконечниками КВТ предназначена для надежного оконцевания четырехжильных кабелей с бумажной изоляцией на напряжение до 1 кВ. Применяется как внутри помещений, так и на открытых участках. Этот продукт сочетает прочность, герметичность и совместимость с популярными типами силовых кабелей, что делает его удобным решением для монтажников и энергообъектов.

Назначение и область применения

Муфта кабельная концевая 4КВНТп-1-70/120 (Б) (пайка) с болтовыми наконечниками КВТ используется для завершения четырехжильных кабелей с бумажной маслопропитанной изоляцией. Подходит для кабелей с броней и без неё. Обеспечивает электроизоляцию, механическую защиту и герметизацию конца кабеля. Может применяться как во внутренних установках (например, в распределительных щитах), так и на наружных объектах - на столбах, в траншеях, в кабельных каналах.

Технические характеристики

• Работает при напряжении до 1 кВ
• Поддерживает сечение жил от 70 до 120 мм2
• Температурный режим эксплуатации: от –50 C до +50 C
• Изготовлена из термоусаживаемого полимера с HF-составом (без галогенов)
• Материал изоляции кабеля: пропитанная бумага (не подходит для кабелей с полиэтиленовой или ПВХ изоляцией)
• Комплект содержит болтовые наконечники - можно заменить на опрессовочные при необходимости
• Заземление выполняется методом пайки; в комплекте есть припой ПОС-30, припой А и паяльный жир
• Стандарт: соответствие ГОСТ 34839-2022, выпуск по ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 4КВНТп-1-70/120 (Б) (пайка) с болтовыми наконечниками КВТ совместима с кабелями следующих марок: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, (А)СКл. Для монтажа требуется:

• Пропановая горелка ПГ (КВТ) - для равномерного нагрева термоусаживающихся элементов
• Набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Паяльник и средства для пайки (уже входят в комплект)

На кабели с металлической броней (сталь или алюминий) перед сборкой обязательно применяют допкомплект «КМПБ» - он усиливает контакт заземления. Установка требует точного соблюдения последовательности: подготовка концов кабеля, фиксация заземления пайкой, насадка манжет, прогрев. Термоплавкий клей внутри всех деталей автоматически заполняет микрозазоры, обеспечивая герметичность.

Безопасность и стандарты

Муфта 4КВНТп-1-70/120 (Б) (пайка) с болтовыми наконечниками КВТ изготовлена по нормам ГОСТ 34839-2022 и соответствует требованиям безопасности для работы в условиях повышенной влажности, температурных колебаний и воздействия внешней среды. Полимеры не содержат галогенов - при возгорании не выделяются едкие пары. Это важно для закрытых помещений и мест массового скопления людей.

Преимущества

• Высокая степень защиты IP67 благодаря термоплавкому клею - предотвращает попадание воды и пыли
• Устойчивость к УФ-излучению - долговечность при наружном монтаже
• Универсальная комплектация - один комплект работает как с болтовыми, так и с опрессовочными наконечниками
• Не требует специального оборудования кроме базовой горелки и паяльника
• Экономит время за счет готовой системы: все элементы уже собраны в одном комплекте

Ограничения применения

• Не для кабелей с ПВХ, XLPE или другим современным пластиковым покрытием - только для бумажной маслопропитанной изоляции
• Требуется пайка заземления - нельзя просто затянуть болтом, нужен опыт и оборудование
• Не рекомендовано использование при температурах ниже –50 C - материал становится хрупким
• При работе с медной бронью - необходим дополнительный комплект КМПБ, который продается отдельно
• Не предназначен для высоковольтных сетей выше 1 кВ

Примеры использования

• Оконцевание кабеля ААБл в распределительном пункте цеха
• Монтаж выхода кабеля (АСБл) с подземной трассы на воздушную опору
• Завершение кабеля в кабельной камере тепловой станции
• Переход от кабельной линии к шинному блоку в подстанции

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно точно входить в диапазон 70–120 мм2. Перегрузка или недогрузка снижают надежность
• При работе с бронированным кабелем всегда используйте комплект КМПБ - даже если кажется, что броня достаточно плотно контактирует
• При прогреве термоусаживаемых частей двигайте горелку равномерно - не задерживайтесь на одной точке, чтобы не прожечь материал
• Пайку заземления лучше выполнять сразу после зачистки жил - пока металл не окислился
• Храните муфту в сухом месте, избегая прямого солнечного света - хотя она устойчива к УФ, длительное воздействие может повредить упаковку
• Сохраняйте документацию - при сертификации объекта потребуются данные о соответствии ТУ и ГОСТ
