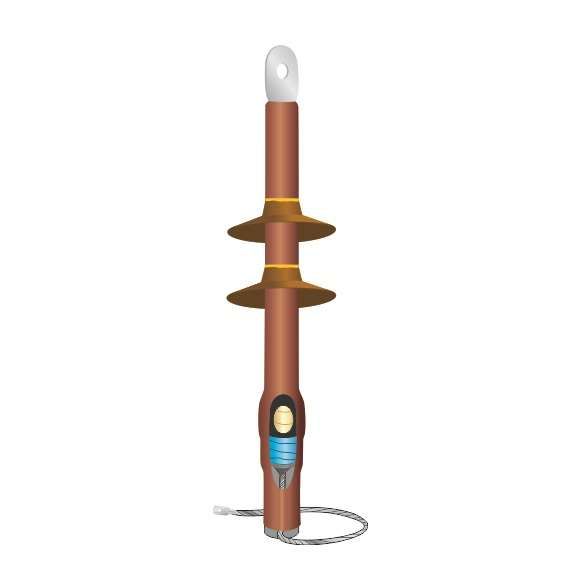

Муфта кабельная концевая наружн. установки 10кВ ПКНТОН 1х(35-50мм) с болт. наконечн. Нева-Транс Комплект 22020126 Нева Транс

Муфта кабельная концевая наружной установки 10 кВ 1ПКНТпН-5х(16-25) с болтовыми наконечниками от производителя Нева-Транс Комплект предназначена для надежного оконцевания пятижильных силовых кабелей с изоляцией из сшитого полиэтилена, работающих на напряжение до 10 кВ. Применяется в открытых условиях, обеспечивает герметичность, электробезопасность и долговечность соединения.

Назначение и область применения

Муфта 1ПКНТпН-5х(16-25) используется для оконцевания пятижильных силовых кабелей с пластмассовой изоляцией, без брони, на напряжение до 10 кВ. Подходит для наружной установки - на опорах, вдоль линий электропередач, в кабельных колодцах, на промышленных объектах. Предназначена для завершения кабельных линий перед подключением к оборудованию: трансформаторам, щитам, двигателям, распределительным устройствам.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальное поперечное сечение кабеля: 16–25 мм2 (по каждой жиле)
• Количество жил: 5
• Тип исполнения: термоусадочная
• Материал: модифицированный полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Защита от внешних факторов: устойчивость к УФ-излучению, атмосферным осадкам, влажности до 98%
• Способ монтажа: термоусадка с использованием газовой горелки или фена
• Наличие защитного покрова: нет (для кабелей без брони)

Совместимость и монтаж

Муфта совместима только с кабелями без металлической брони и с изоляцией из сшитого полиэтилена. Диаметр кабеля должен соответствовать заявленному сечению 16–25 мм2. Для монтажа требуется подготовить разделку кабеля по технологии: удалить внешнюю оболочку, экран, изоляцию, оставив нужную длину жил. После этого надевают все элементы муфты в порядке сборки, нагревают термоусадочные детали равномерно до плотного облегания. Болтовые наконечники крепятся к жилам после термоусадки - используются для подключения к шинам оборудования.

Безопасность и стандарты

Муфта 1ПКНТпН-5х(16-25) соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Прошла независимые испытания и имеет сертификат соответствия Госстандарта России. Конструкция исключает риск пробоя изоляции даже при повышенной влажности и перепадах температур.

Преимущества

• Высокая герметичность благодаря клеевому слою внутри наружной трубки - предотвращает попадание влаги
• Электроизоляционные жильные изоляторы увеличивают длину пути утечки тока, снижают риск поверхностного пробоя
• Герметик-регулятор и трубка-регулятор обеспечивают равномерное распределение электрического поля, повышая надежность
• Заземление выполняется прямо из медного экрана кабеля - не требует дополнительных проводников
• Устойчивость к ультрафиолету и агрессивной среде - не трескается и не выгорает на солнце
• Экологически безопасный материал - не содержит свинец и другие токсичные вещества

Ограничения применения

• Не применяется для кабелей с броней - требуются другие типы муфт
• Не допускается использование при температуре ниже –50 C или выше +50 C
• Не рекомендуется применять в местах постоянного контакта с маслом, растворителями или химическими реагентами
• Требуется точное соблюдение технологического процесса термоусадки - некорректный нагрев приведёт к деформации или потере герметичности
• Подходит только для кабелей с изоляцией из сшитого полиэтилена - несовместима с бумажной или резиновой изоляцией

Примеры использования

• Оконцевание кабеля ВВГнг-LS 5×25 на столбе ЛЭП перед подключением к трансформатору
• Завершение питающей линии 10 кВ к насосной станции на открытом участке
• Монтаж на выходе кабеля из распределительного устройства в цехе с высокой влажностью
• Замена старой муфты на новую в автономном энергообъекте с суровым климатом

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 16–25 мм2. Перегрузка или недогрузка приведут к плохому прилеганию термоусадочных элементов
• Используйте только профессиональный фен или газовую горелку с регулируемой температурой - избегайте пламени, которое может прожечь полимер
• Нагревайте муфту равномерно, начиная с центра и двигаясь к краям - так избежите образования воздушных пузырей
• После монтажа проверьте целостность кожуха: он должен быть полностью усажен, без вздутий и трещин
• При работе в сыром климате убедитесь, что кабель перед монтажом хорошо просушен - влага внутри может вызвать конденсацию под муфтой
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное хранение при экстремальных температурах снижает эластичность материалов
