Муфта кабельная концевая универс. 1кВ 4ПКВНтп-в-150/240 с наконечн. 9014141 Подольск 4pkvntpvx150x240 ПЗЭМИ

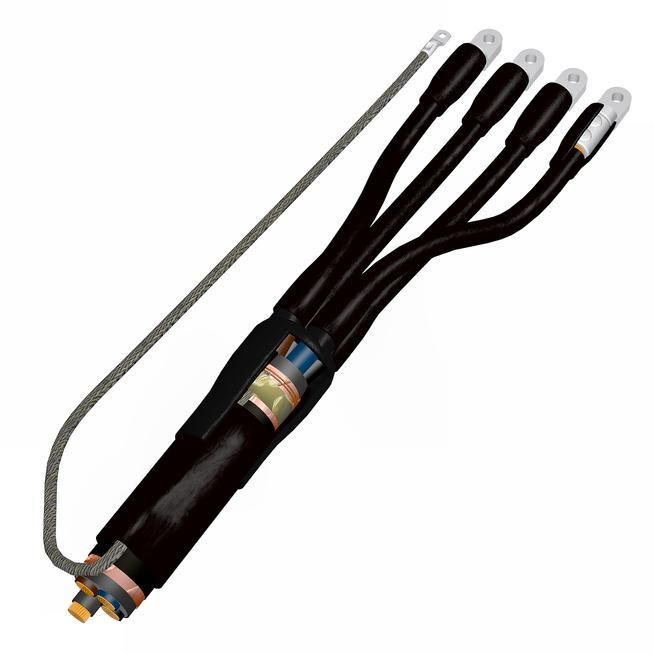

Муфта кабельная концевая 1 кВ 4ПКВНтп-в-150/240 с наконечником от Подольского завода электромонтажных изделий (ПЗЭМИ) предназначена для герметичного оконцовывания силовых кабелей с изоляцией из сшитого полиэтилена на напряжение до 1 кВ. Устройство обеспечивает надёжную электрическую и механическую связь между кабелем и внешней проводкой, защищает место соединения от влаги и повреждений.

Назначение и область применения

Муфта 4ПКВНтп-в-150/240 используется для оконцовывания одножильных и многожильных кабелей сечением 150–240 мм2. Применяется там, где требуется вывод кабеля из земли, труб, распределительных устройств или оборудования - например, на входе в трансформаторные подстанции, щитовые, насосные станции, промышленные установки. Наличие готового наконечника исключает необходимость самостоятельной опрессовки, ускоряет монтаж и снижает риск ошибок.

Технические характеристики

• Рабочее напряжение: до 1 кВ переменного тока
• Сечение кабеля: 150–240 мм2
• Количество жил: 4 (трёхфазный + PE)
• Тип кабеля: с изоляцией из сшитого полиэтилена (СИП, ВВГ, NYM и аналоги)
• Защита корпуса: IP68 - полная герметизация, выдерживает длительное погружение в воду
• Материал корпуса: термостойкий эластомер с высокой электроизолирующей способностью
• Наконечник: уже установлен, рассчитан на болтовое соединение

Совместимость и монтаж

Муфта совместима только с кабелями, имеющими изоляцию из сшитого полиэтилена. Для других типов изоляции (например, ПВХ) применение запрещено - возможна деформация или потеря герметизации. Монтаж выполняется в два этапа:

1. Обрезается внешняя оболочка кабеля, снимается экранирующий слой, оставляя нужную длину изоляции жил;
2. Жилы вводятся внутрь муфты, фиксируются в наконечниках, затем корпус плотно закрывается - контрольная метка должна стать видимой после затяжки.

Не требует нагрева, клея или специальных инструментов - достаточно гаечных ключей. Диаметр выходного отверстия под шины или клеммы соответствует стандартным значениям для наконечников 150–240 мм2.

Безопасность и стандарты

Произведена в соответствии с требованиями ГОСТ 31944-2012 и ТУ 16-705.100-2017. Соответствует нормам безопасности для работы в условиях повышенной влажности, перепадов температур и воздействия химически активных сред. Сертифицирована для эксплуатации в промышленных и коммунальных объектах.

Преимущества

• Готовый наконечник экономит время монтажа и исключает ошибки при опрессовке
• Высокий класс защиты IP68 позволяет использовать в подземных коллекторах, канализационных камерах, на открытых площадках
• Стойкая к ультрафиолету и старению оболочка сохраняет целостность даже при долгосрочных нагрузках
• Легко проверить правильность сборки - наличие визуальной индикации герметичности

Ограничения применения

• Не кабели с бумажной или маслобумажной изоляцией
• Не рекомендовано использование в местах постоянного контакта с острыми предметами - возможно повреждение корпуса
• Работает при температуре от –40C до +80C; вне этого диапазона возможна потеря герметичности
• Не предназначен для частого демонтажа - одноразовое использование

Примеры использования

• Вход кабеля в КТП (комплектную трансформаторную подстанцию)
• Подключение кабеля от воздушной ЛЭП к распределительному пункту
• Оконцовка кабеля перед подключением к автоматическому выключателю в цеховой сети
• Фиксация кабеля на башне освещения или вентиляционном оборудовании

Практические советы

• Перед монтажом обязательно сверьте сечение кабеля - допуск +-10%, но превышение 240 мм2 недопустимо
• Проверьте, что все жилы полностью вошли в наконечники - нехватка глубины вызывает перегрев
• При работе в сырых условиях используйте дополнительно термоусадочные трубки на выходе кабеля - усиливает защиту от капиллярного всасывания воды
• Артикул 4PKVNTPVX150X240 всегда указывается на корпусе - при заказе используйте именно этот код, чтобы избежать путаницы с другими модификациями
• Храните муфту в оригинальной упаковке, в сухом месте - контакт с маслом или растворителем может испортить материал корпуса
