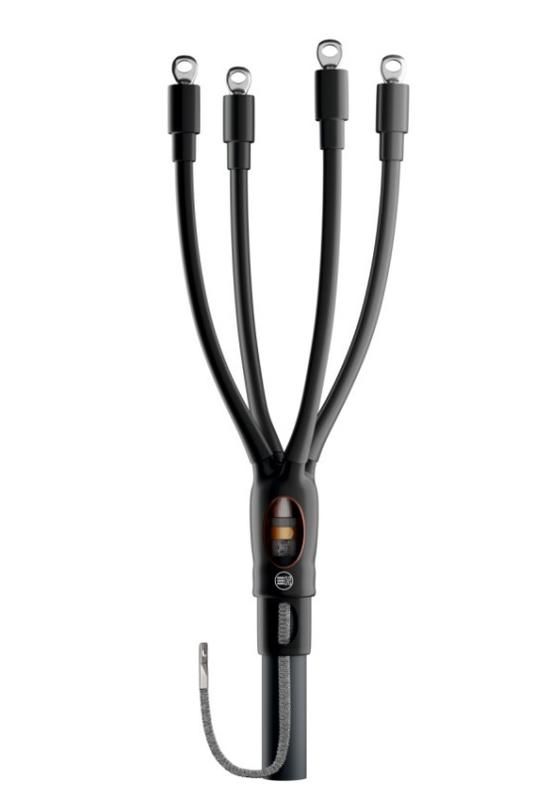

Муфта кабельная концевая универс. 1кВ HT2P-01/4х70-120L12 (4ПКВНтпБ1-70/120-Н) НИЛЕД 16000041

Муфта кабельная концевая универсальная 1 кВ HT2P-01/4х70-120L12 (4ПКВНтпБ1-70/120-Н) от бренда НИЛЕД - это термоусаживаемый комплект для герметичного оконцовывания четырёхжильных силовых кабелей с пластмассовой изоляцией на напряжение до 1 кВ. Подходит как для внутреннего, так и для наружного монтажа, обеспечивает надёжное соединение между кабелем и оборудованием.

Назначение и область применения

Муфта HT2P-01/4х70-120L12 (4ПКВНтпБ1-70/120-Н) используется для создания безопасного и долговечного окончания кабеля перед подключением к устройству - например, автоматическому выключателю, контактору, распределительному щиту или электрооборудованию. Применяется там, где требуется герметизация конца кабеля без брони и экрана. Подходит для условий внутри зданий и на улице.

Технические характеристики

• Напряжение: до 1 кВ (переменный ток 50 Гц / постоянный ток)
• Количество жил: 4
• Номинальное сечение кабеля: 70–120 мм2
• Тип муфты: термоусаживаемая
• Установка: внутренняя и наружная
• Изоляция кабеля: ПВХ или СПЭ
• Броня и экранирование: не допускаются

Совместимость и монтаж

Муфта совместима с кабелями следующих типов: АВВГ-1, АВВГз-1, АПвВГ-1, ВВГ-1, ВВГз-1, ПвВГ-1 и их аналогами. Для правильной установки необходимо соблюдать порядок:

1. Подготовить конец кабеля - удалить внешнюю оболочку, зачистить жилы до нужной длины.
2. Надеть термоусаживающуюся трубку на кабель до места соединения.
3. Закрепить контактную часть согласно инструкции производителя.
4. Равномерно прогреть поверхность муфты феном до полной усадки - не перегревать!

Посадочный диаметр кабеля должен соответствовать указанному диапазону 70–120 мм2. Учитывайте, что муфта не рассчитана на кабели с металлической броней или экраном - использование таких кабелей нарушает герметизацию и снижает срок службы.

Безопасность и стандарты

Муфта соответствует требованиям к изоляции и механической прочности для оборудования на напряжение до 1 кВ. Произведена в соответствии с технологиями, обеспечивающими электробезопасность при работе в условиях повышенной влажности и температурных колебаний. Сертифицирована для применения в бытовых, промышленных и коммунальных сетях.

Преимущества

• Высокая степень защиты благодаря равномерной усадке - исключает попадание влаги и пыли.
• Не требует специальных инструментов кроме теплового фена.
• Стойкая к химическим воздействиям и УФ-излучению - подходит для открытого монтажа.
• Легко диагностируется: после усадки видна плотная адгезия к изоляции кабеля.

Ограничения применения

• Не применяется для кабелей с броней (например, АВБбШв, ВБбШв) или с металлическим экраном.
• Не рекомендовано использовать при температуре ниже –40 C во время монтажа - материал становится хрупким.
• Не предназначен для длительного погружения в воду - хотя IP67, но не для постоянного underwater-монтажа.
• Не следует применять для кабелей с сечением менее 70 мм2 или более 120 мм2 - риск недостаточной усадки или повреждения.

Примеры использования

• Оконцовка кабеля ВВГ-1 4×95 мм2 перед подключением к входному автомату в распределительном щите на улице.
• Присоединение кабеля АВВГ-1 4×70 мм2 к двигателю насосной станции в цеху.
• Монтаж временного питания на стройплощадке через кабель ПвВГ-1 4×120 мм2.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы точно определить диаметр изоляции.
• При усадке начинайте нагрев с середины муфты, двигаясь к концам - так предотвращается образование воздушных пузырей.
• Не используйте газовые горелки - только термофен с регулируемой температурой (не выше 180 C).
• После монтажа осмотрите все участки: если есть трещины, вздутия или неплотная усадка - замените муфту.
• Храните муфту в сухом месте, избегая прямого солнечного света - даже в упаковке она чувствительна к УФ-излучению.
