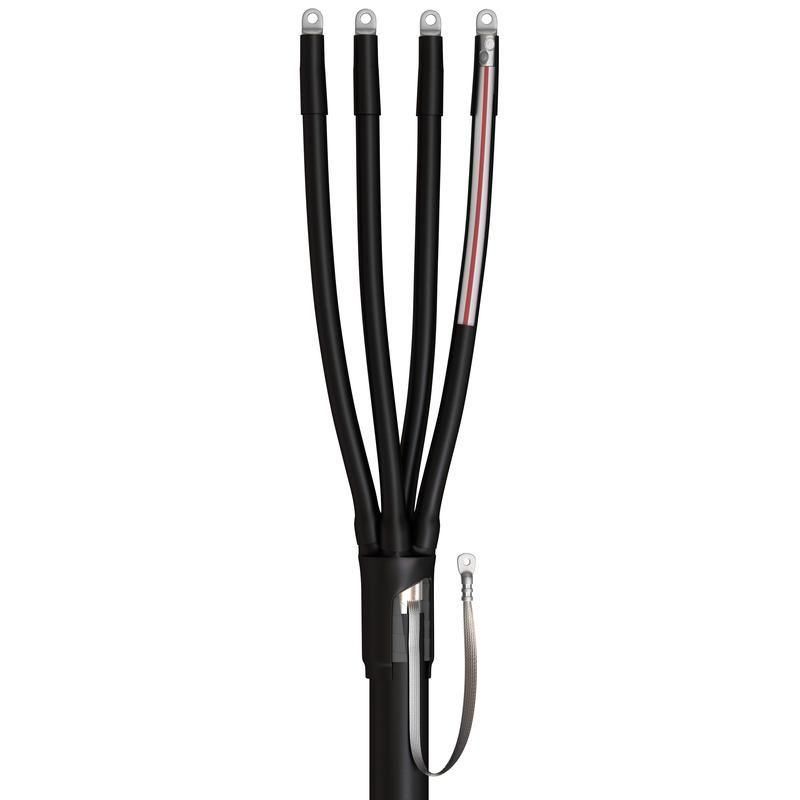

Муфта кабельная концевая универсальная 1кВ 4ПКТп-1-300/400 КВТ 88738

Муфта кабельная концевая 4ПКТп-1-300/400 КВТ, 1 кВ предназначена для надежного оконцевания четырехжильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР, работающих на напряжение до 1 кВ. Подходит для монтажа внутри и снаружи помещений. Продукт серийно выпускается брендом КВТ, артикул 88738.

Назначение и область применения

Муфта 4ПКТп-1-300/400 КВТ, 1 кВ применяется для создания герметичного и механически прочного окончания кабеля - то есть завершения его электрической цепи там, где он заканчивается (например, на входе в распределительный щит, трансформатор или оборудование). Устройство подходит как для внутренних, так и для наружных условий эксплуатации. Может использоваться в промышленных объектах, энергообъектах, на линиях питания станков, насосов, освещения, систем автоматизации.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил кабеля: 4
• Поперечное сечение кабеля: 300–400 мм2
• Тип муфты: термоусаживаемая
• Изоляция кабеля: ПВХ, СПЭ, ЭПР
• Броня: допускаются кабели с броней и без неё
• Материалы: галоген-free полимеры (не выделяют токсичные вещества при нагреве)
• Стандарт: соответствие ГОСТ 34839-2022
• Производственный регламент: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 4ПКТп-1-300/400 КВТ, 1 кВ совместима с широким спектром кабелей: (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП.

Монтаж выполняется с помощью пропановой горелки ПГ (КВТ). После равномерного прогрева термоусаживающиеся элементы плотно облегают кабель, образуя герметичную оболочку. Внутренний слой термоплавкого клея заполняет все микрозазоры, исключая попадание влаги.

Для кабелей **с броней** предусмотрена непаянная система заземления: в базовый комплект входит роликовая пружина постоянного давления, которая фиксирует заземляющий провод к броне. Однако для надежного контакта требуется **дополнительно применить комплект заземления КМПБ**, подходящий по размеру.

Подключение жил возможно как через опрессовочные наконечники, так и через болтовые - муфта универсальна в этом плане.

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022 - актуальный норматив для кабельных муфт до 1 кВ
• Материалы не содержат галогенов (HF = Halogen Free): безопасны при возгорании, не выделяют едких паров
• Устойчивы к воздействию внешней среды: UV-защита, перепады температур, влага, пыль
• IP-класс защиты не указан, однако герметизация достигается за счет термоклея и плотного усыхания - достаточна для указанных областей применения

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею - предотвращает коррозию и пробои
• Универсальная комплектация: один тип муфты работает с кабелями с броней и без, с различными видами наконечников
• Не требует пайки - снижает риск повреждения изоляции и ускоряет монтаж
• Устойчивость к УФ-излучению и климатическим нагрузкам - долговечна на открытых участках
• Совместима с популярным инструментом КВТ - минимизирует необходимость дополнительного оборудования

Ограничения применения

• Не кабели с рабочим напряжением выше 1 кВ - использование на более высоких напряжениях недопустимо
• Запрещено применять без термической обработки - холодная сборка не гарантирует герметичность
• Для кабелей с металлической броней обязательно использование дополнительного комплекта заземления КМПБ; без него контакт будет ненадежным
• Не рекомендовано для частого перемещения или вибрационных режимов без дополнительной механической фиксации
• Не предназначен для подземной прокладки без дополнительной защиты (например, труб или каналов)

Примеры использования

• Оконцовка кабеля (А)ВВГ-2×150 перед подключением к шинному блоку в распределительном пункте
• Монтаж выхода кабеля (А)ПвБбШв с броней на столбе ЛЭП - с обязательным применением КМПБ
• Подключение кабеля NYM к частному домашнему щиту на улице
• Завершение кабеля РПГ на входе в трансформаторную будку

Практические советы

• Перед монтажом проверьте точное сечение кабеля - оно должно находиться в диапазоне 300–400 мм2. Перегрузка или недоиспользование снижают надежность
• При работе с бронированным кабелем всегда используйте комплект заземления КМПБ - даже если кажется, что пружина “держится”
• Прогревайте муфту равномерно, начиная с центра и двигаясь к краям - чтобы избежать образования воздушных пузырей
• Используйте только рекомендованный инструмент: горелку ПГ (КВТ) и набор НМБ-6 (КВТ) для снятия болтовых наконечников
• Храните муфту в сухом месте, избегая длительного пребывания на солнце - хотя материал устойчив к УФ, экстренные условия могут повредить целостность упаковки
