Муфта кабельная концевая внутр. установки 10кВ 3ПКВтп10-70-В с наконечн. 9014562 Подольск 3pkvtp10x070v ПЗЭМИ

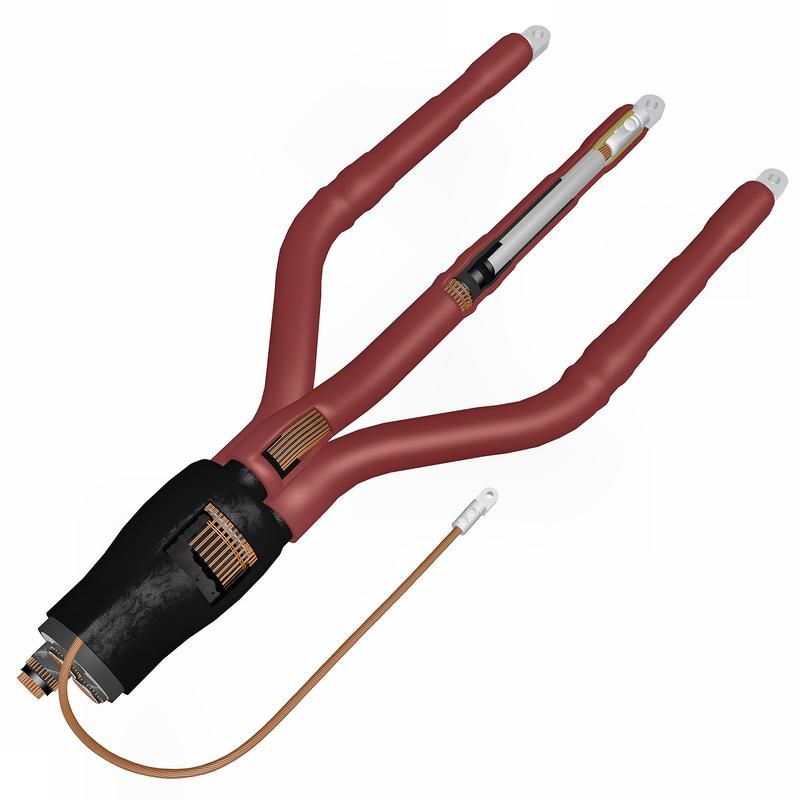

Муфта кабельная концевая для внутренней установки 10 кВ 3ПКВтп10-70-В с наконечниками - это термоусадочная изоляция для оконцовки трёхжильного силового кабеля сечением 70 мм2 на напряжение 10 кВ. Продукт от Подольского ЗЭМИ предназначен для надёжной герметизации и механической защиты конца кабеля внутри помещений, обеспечивая безопасную передачу электроэнергии.

Назначение и область применения

Муфта 3ПКВтп10-70-В используется для оконцовки кабелей с трёхжильным проводником, когда требуется завершить кабельную линию внутри здания - например, на входе в распределительный щит, трансформаторную подстанцию или оборудование. Она защищает место соединения от воздействия влаги, пыли и механических повреждений. Установка возможна только в сухих помещениях с умеренным климатом.

Технические характеристики

• Количество жил: 3 - предназначена для трёхжильных кабелей (например, АВВГ, ВВГнг-LS);
• Напряжение: 10 кВ - рассчитана на работу в сетях среднего напряжения;
• Номинальное сечение жил: 70 мм2 - совместима с кабелями именно этого сечения; более крупные или меньшие жилы не подходят;
• Исполнение: термоусадочное - материал сужается при нагреве, плотно облегая кабель и образуя монолитную изоляцию;
• Установка: исключительно внутренняя - не предназначена для наружного монтажа или подземной прокладки.

Совместимость и монтаж

Муфта 3ПКВтп10-70-В совместима с кабелями, имеющими аналогичные геометрические параметры: внешний диаметр изоляции и экрана должны соответствовать заявленному сечению 70 мм2. Перед установкой необходимо удалить броню и экранирующий слой до нужной длины, согласно инструкции производителя. Для усадки применяется газовая горелка с равномерным прогревом - температура должна достигать 120–140 C. Наконечники уже установлены, что позволяет сразу выполнять подключение к шинам или аппаратам без дополнительной опрессовки.

Безопасность и стандарты

Муфта 3ПКВтп10-70-В изготовлена в соответствии с требованиями ГОСТ 31598 и ТУ 16-705.500-2014. Материалы обеспечивают самозатухание при возгорании и не поддерживают распространение пламени. Конструкция предотвращает пробои между фазами и корпусом, что снижает риск аварий. Все компоненты проходят электрические испытания на прочность изоляции.

Преимущества

• Высокая степень герметизации благодаря термоусадке - исключает попадание влаги;
• Уже встроенные наконечники экономят время монтажа и гарантируют правильное соединение;
• Стабильная работа при колебаниях температур в пределах +40 C…−40 C;
• Не требует специальных инструментов кроме горелки и ножей для подготовки кабеля;
• Долговечность - срок службы более 30 лет при соблюдении условий эксплуатации.

Ограничения применения

• Запрещено использовать вне помещений - не имеет защиты от UV-излучения, осадков и перепадов температур на улице;
• Не подходит для кабелей с сечением менее 70 мм2 или более - может произойти недостаточная усадка или деформация;
• Не рекомендуется применять в местах с постоянными вибрациями или высокой механической нагрузкой без дополнительной защиты;
• Требуется точное соблюдение технологии монтажа - ошибки при прогреве могут привести к трещинам или плохому контакту.

Примеры использования

• Оконцовка кабеля АВВГ 3×70 перед подключением к вводному автомату в цеховой распределительной камере;
• Фиксация конца кабеля от трансформатора к шинопроводу в подстанции;
• Завершение линии питания для насосной станции или системы вентиляции в административном здании.

Практические советы

• Перед монтажом проверьте, чтобы кабель был полностью обесточен и заземлён - даже после отключения возможно наличие остаточного заряда;
• Обязательно используйте термопистолет с регулировкой температуры - перегрев разрушает материал, недогрев не даёт герметичности;
• При работе с многожильными кабелями убедитесь, что все жилы одинаково выведены - неравномерная длина вызывает напряжения в изоляции;
• После монтажа проведите визуальный контроль: поверхность муфты должна быть гладкой, без пузырей и вздутий;
• Артикул 3PKVTP10X070V - сохраняйте его при заказе запасных частей, так как другие модели схожего типа имеют отличные параметры.
