Муфта кабельная концевая внутр. установки 10кВ 3ПКВтпБ10-70/120-В с наконечн. 9035768 Подольск 3pkvtpb10x070x120v ПЗЭМИ

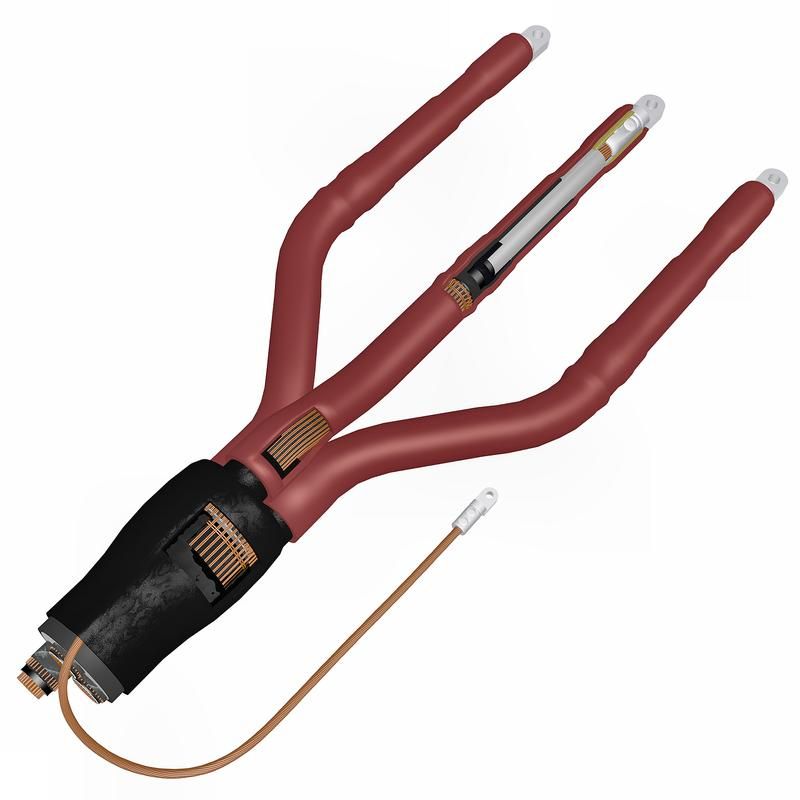

Муфта кабельная концевая внутренней установки 10 кВ 3ПКВтпБ10-70/120-В с наконечником от Подольского ЗЭМИ предназначена для герметичного оконцевания силовых кабелей с изоляцией из сшитого полиэтилена на напряжение до 10 кВ. Устройство обеспечивает надёжную изоляцию и механическую фиксацию кабеля внутри помещений, где требуется подключение к оборудованию через наконечники.

Назначение и область применения

Муфта 3ПКВтпБ10-70/120-В используется для оконцевания трёхжильных кабелей с медными жилами сечением 70–120 мм2. Применяется исключительно во внутренних установках - в распределительных устройствах, трансформаторных подстанциях, кабельных камерах и других закрытых помещениях с контролируемой средой. Не предназначена для уличной или подземной прокладки.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Тип кабеля: с изоляцией из сшитого полиэтилена (СИП)
• Сечение жил кабеля: 70–120 мм2
• Количество жил: 3
• Тип муфты: концевая, внутренней установки
• Наличие наконечника: да, для присоединения к шинам или аппаратам
• Материал корпуса: термостойкий полимерный компаунд
• Степень защиты: IP40 (защита от предметов >1 мм, но не от воды)

Совместимость и монтаж

Муфта совместима только с кабелями типа ВВГнг-LS, КГ, АВВГ, ВРВГ и аналогичными с изоляцией из сшитого полиэтилена. Диаметр кабеля перед заливкой должен соответствовать заявленному диапазону 70–120 мм2 - использование кабелей меньшего или большего сечения недопустимо. Монтаж выполняется в сухих условиях, после предварительной подготовки кабеля: удаления внешней оболочки, зачистки экрана и изоляции, установки наконечника на жилы. Наконечник уже установлен - его необходимо просто затянуть болтовым соединением согласно моменту затяжки, указанному в паспорте изделия.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 31598-2012 и ТУ 16-705.432-2018. Произведено в соответствии с системой менеджмента качества ISO 9001. Конструкция исключает возможность возникновения поверхностных пробоев благодаря равномерному распределению электрического поля в зоне оконцевания. Все материалы устойчивы к горению и не поддерживают распространение пламени.

Преимущества

• Заранее смонтированный наконечник снижает время установки и исключает риск некорректного крепления жил
• Термостойкая форма корпуса сохраняет форму и герметичность при температурных колебаниях в пределах рабочего диапазона
• Высокая степень электрической однородности - минимизация риска коронного разряда
• Не требует дополнительных комплектующих (герметиков, лент, трубок) при правильном монтаже

Ограничения применения

• Не применяется на открытом воздухе - отсутствует защита от влаги и осадков
• Не допускается применение на кабелях с бумажной или резиновой изоляцией
• Не предназначен для мобильных или вибрационных объектов - возможна деформация корпуса
• Работает только при температуре окружающей среды от –20C до +40C
• Не рекомендуется использовать в помещениях с высокой запылённостью без дополнительной защиты

Примеры использования

• Оконцевание кабеля 3×120 мм2 перед подключением к вводному автомату в КРУ 10 кВ
• Фиксация выхода кабеля из трансформаторной камеры к шинной системе
• Подключение кабеля от воздушной линии к кабельной вставке в подстанции

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - используйте штангенциркуль для точного замера
• Обязательно соблюдайте технологию зачистки: не повредите основную изоляцию, не оставляйте следы металла на поверхности экранирующего слоя
• После сборки проведите испытание повышенным напряжением - по нормам ГОСТ 31598, минимальное испытательное напряжение - 2,5U₀
• При использовании в многожильных системах учитывайте посадочные размеры наконечника - он рассчитан под болт M12
• Хранить изделие следует в сухом месте, при температуре от 0C до +30C - не допускается перегрев или заморозка
