Комплект муфты концевой КНтп-10 3х150/240 с наконечн.; ППД; бумаж. изол. IEK UZM-BIK10-NVN3-150240SZ

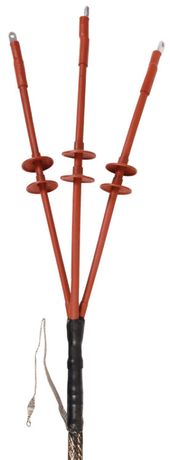

Муфта концевая КНтп-10 3х150/240 с наконечником, бумажная изоляция ППД - это герметичное соединение для оконцевания трёхжильных кабелей с бумажной изоляцией на напряжение 10 кВ. Применяется для наружной установки, обеспечивает надёжную изоляцию и механическую фиксацию с использованием термоусадки. Муфта КНтп-10 3х150/240 с наконечником, бумажная изоляция ППД совмещает функции защиты, заземления и подключения через болтовые наконечники.

Назначение и область применения

Муфта КНтп-10 3х150/240 с наконечником, бумажная изоляция ППД используется для завершения силовых кабелей с бумажной изоляцией, когда требуется безопасное присоединение к оборудованию - например, распределительному щиту, трансформатору или автоматическому выключателю. Подходит для наружной установки: столбовые линии, камеры, открытые подстанции. Предназначена исключительно для кабелей с бумажной изоляцией, таких как ААГ-10, ААШв-10, ААБл-10, СБ-10 и им подобных.

Технические характеристики

• Номинальное напряжение: 10 кВ переменного тока, частота 50 Гц
• Количество жил: три
• Поперечное сечение кабеля: 150–240 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: полимер термоусаживаемый
• Цвет: черный
• Срок службы: 30 лет
• Установка: наружная
• Комплектация: болтовые наконечники + комплект заземления

Совместимость и монтаж

Муфта КНтп-10 3х150/240 с наконечником, бумажная изоляция ППД устанавливается методом термоусадки - нагревом газовой горелкой до равномерного сжатия материала вокруг кабеля. Перед монтажом необходимо:

• Зачистить кабель согласно инструкции производителя;
• Обеспечить плотное прилегание всех слоёв изоляции;
• Не допускать перегрева - это повредит материал;
• Подсоединить болтовые наконечники к жилам перед термоусадкой;
• Заземление выполнить по схеме, указанной в комплекте.

Работать можно только при температуре выше +5 C. Учитывайте посадочный диаметр - изделие рассчитано именно на кабели сечением 150–240 мм2; использование на меньших или больших кабелях недопустимо.

Безопасность и стандарты

Муфта КНтп-10 3х150/240 с наконечником, бумажная изоляция ППД соответствует требованиям ГОСТ 13781.0. Компоненты обеспечивают электроизоляционную прочность и защиту от внешних воздействий. Наличие комплекта заземления позволяет выполнять требование ПУЭ по защите от поражения током. IP-класс защиты не указывается - поскольку изделие применяется на открытом воздухе, его герметизация достигается за счёт термоусадочного материала и правильного монтажа.

Преимущества

• Высокая долговечность - срок службы 30 лет при соблюдении условий эксплуатации
• Автоматическая герметизация после термоусадки - исключает попадание влаги
• Встроенные болтовые наконечники снижают время монтажа
• Комплексная комплектация - всё необходимое в одном изделии
• Стандартное соответствие нормам ГОСТ - гарантирует сертифицированное качество

Ограничения применения

• Не для кабелей с полиэтиленовой или XLPE изоляцией - только бумажная изоляция
• Не предназначен для внутри помещений - специально спроектирована для наружной установки
• Не работает при температуре ниже +5 C во время монтажа
• Не рекомендовано применение на кабелях сечением менее 150 мм2 или более 240 мм2
• Не заменяет ответвительную муфту - служит только для оконцевания

Примеры использования

• Оконцовка кабеля ААШв-10 на опоре ЛЭП перед входом в распределительный пункт
• Подключение кабеля СБ-10 от воздушной линии к трансформаторной будке
• Финальное соединение кабеля ААГ-10 на столбе с выводом на автоматический выключатель
• Монтаж на участках с высокой влажностью или сезонным переувлажнением почвы

Практические советы

• Перед монтажом проверьте целостность изоляции кабеля - любые повреждения должны быть восстановлены заранее
• Используйте только газовую горелку с регулируемым пламенем - нельзя использовать открытый огонь без контроля
• После термоусадки осмотрите поверхность муфты - она должна быть гладкой, без пузырей и вздутий
• Запомните: цвет муфты - черный - это не декор, а UV-защита от солнца
• Храните муфту в сухом месте, избегайте длительного воздействия прямых солнечных лучей даже до установки
• Документируйте место установки - особенно важно при обслуживании сетей 10 кВ
