Муфта кабельная ПКНт-10 1х300/400 с/н ПВХ/СПЭ изоляция | UZM-XLK10-NVN1-300400S IEK

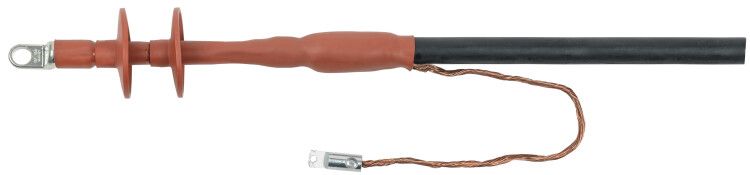

Муфта кабельная ПКНт-10 1х300/400 с наконечником ПВХ/СПЭ изоляция от IEK предназначена для герметичного оконцевания одножильных силовых кабелей на напряжение 10 кВ. Это термоусаживаемая муфта, подходящая для наружной установки, обеспечивает надёжную изоляцию и механическую защиту конца кабеля. Артикул uzm-xlk10-nvn1-300400s соответствует требованиям для кабелей с изоляцией из сшитого полиэтилена.

Назначение и область применения

Муфта кабельная ПКНт-10 1х300/400 используется для завершения одножильных кабелей с изоляцией из сшитого полиэтилена (СПЭ) напряжением 10 кВ. Применяется там, где требуется герметизация и защита конца кабеля - например, на опорах ЛЭП, в распределительных устройствах, у входа в здание или на переходах между воздушными и кабельными линиями. Подходит для алюминиевых и медных кабелей без брони, с медным проволочным экраном.

Технические характеристики

• Рабочее напряжение: 10 кВ
• Количество жил: одна
• Сечение кабеля: 300–400 мм2
• Тип исполнения: термоусаживаемая
• Тип кабеля: одножильный
• Изоляция: ПВХ/СПЭ - внешняя часть выполнена из поливинилхлорида, внутренняя - из сшитого полиэтилена
• Материал наконечника: совместим с медными и алюминиевыми токоведущими жилами

Совместимость и монтаж

Муфта ПКНт-10 1х300/400 рассчитана на кабели следующих типов: АПвВ-10, АПвП-10, АПвП2г-10, АПвПг-10, АПвПу-10, АПвПу2г-10, АПвПуг-10, ПвВ-10, ПвП-10, ПвП2г-10, ПвПг-10, ПвПу-10, ПвПу2г-10, ПвПуг-10 и их аналоги. Для монтажа необходим нагревательный фен (температура около 150–200 C). Перед установкой важно точно соблюсти длину зачистки изоляции и экрана - она должна соответствовать указаниям в инструкции производителя. Усадка происходит равномерно при прогреве всей поверхности муфты. Наконечник уже установлен - дополнительная подготовка не требуется.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ Р 50571.5.52 и другим нормам для высоковольтных соединений. Конструкция обеспечивает электроизоляционную прочность и защиту от воздействия окружающей среды. Материалы устойчивы к ультрафиолету, перепадам температур и влаге. IP-класс защиты не указан - муфта предназначена для наружной установки в условиях, исключающих постоянное прямое попадание воды (например, под крышей или в закрытом кожухе).

Преимущества

• Готовый наконечник снижает время монтажа - не требует установки отдельных контактных элементов
• Термоусаживаемая технология обеспечивает плотное прилегание к кабелю без воздушных полостей
• Стойкая к химическим воздействиям и механическим нагрузкам конструкция
• Поддерживает долговременную работу при колебаниях температуры от –45 до +40 C
• Не содержит свинца и других токсичных компонентов

Ограничения применения

• Не применяется для кабелей с броней - муфта не рассчитана на восприятие механических усилий от металлической оболочки
• Не допускается использование внутри помещений с повышенной влажностью без дополнительной защиты (например, в подземных камерах без вентиляции)
• Не подходит для многожильных кабелей - только для одножильных
• Запрещено применять при температуре ниже –45 C во время монтажа - материал становится хрупким
• Не рекомендовано использовать для кабелей с изоляцией из бумаги или ПВХ без СПЭ

Примеры использования

• Оконцовка кабеля АПвП-10 перед подключением к воздушному вводу на опоре
• Защита конца кабеля ПвПу-10 при выходе из траншеи в распределительный щит
• Фиксация конца кабеля на столбе ЛЭП перед переходом на воздушную линию
• Завершение кабеля в местах прохода через стену здания

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 300–400 мм2; меньшие или большие значения недопустимы
• Обязательно используйте термофен с регулировкой температуры - перегрев повредит изоляцию, недостаточный нагрев - не обеспечит плотную усадку
• При работе на открытом воздухе избегайте монтажа при осадках - даже кратковременный контакт с водой может нарушить герметичность
• Проверьте целостность муфты перед установкой - трещины, деформации или повреждения корпуса недопустимы
• После усадки убедитесь, что все слои плотно прилегают - особенно вокруг наконечника и экранирующего слоя
• Артикул uzm-xlk10-nvn1-300400s от IEK имеет одинаковое устройство вне зависимости от партии - замена возможна без изменения технологии монтажа
