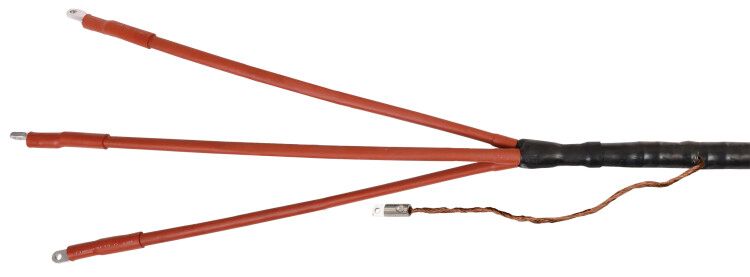

Муфта кабельная ПКВтп-10 3х35/50 с/н ПВХ/СПЭ изоляция | UZM-XLK10-VN3-3550S IEK

Муфта кабельная ПКВтп-10 3х35/50 с наконечником, ПВХ/СПЭ изоляция от IEK предназначена для надёжного оконцевания силовых кабелей на напряжение 10 кВ. Эта термоусаживаемая муфта обеспечивает герметичную и механически прочную изоляцию конца кабеля, сохраняя его электрические характеристики. Применяется в распределительных устройствах, трансформаторных подстанциях и других закрытых помещениях.

Назначение и область применения

Муфта кабельная ПКВтп-10 3х35/50 с наконечником используется для оконцевания трёхжильных кабелей с изоляцией из сшитого полиэтилена (СПЭ) и медным проволочным экраном. Подходит для кабелей типов: АПвВ-10, АПвП-10, ПвВ-10, ПвП-10 и их аналогов. Устанавливается внутри помещений - в КРУ, щитовых, камерах, трансформаторных будках. Не предназначена для открытой прокладки или уличной эксплуатации.

Технические характеристики

• Напряжение: 10 кВ - рассчитана на работу в сетях среднего напряжения;
• Количество жил: 3 - соответствует трёхжильным кабелям;
• Сечение жил: 35–50 мм2 - подходит для кабелей с этим диапазоном площади поперечного сечения;
• Тип исполнения: термоусаживаемая - формуется за счёт нагрева, плотно облегает кабель;
• Тип кабеля: одножильный - каждая жила изолируется отдельно, сборка выполняется поэтапно;
• Изоляция: ПВХ/СПЭ - внешняя оболочка выполнена из поливинилхлорида, внутренние элементы - из сшитого полиэтилена;
• Наличие наконечника - позволяет легко подключить кабель к шине или зажиму без дополнительных комплектующих.

Совместимость и монтаж

Муфта ПКВтп-10 3х35/50 совместима только с кабелями, указанными в описании производителя. Для монтажа требуется:

• Термофен (температура 120–140 C);
• Инструменты для зачистки изоляции и экранирующего слоя;
• Чистота поверхности кабеля - грязь и влага снижают качество соединения;
• Строгий порядок сборки: сначала - наконечник, затем - основная трубка, потом - фазовые колпачки, последним - кожух.

Не допускается перегрев - это повредит изоляцию. После усадки проверьте равномерность обжатия и отсутствие пузырей воздуха.

Безопасность и стандарты

Муфта ПКВтп-10 3х35/50 соответствует требованиям ГОСТ Р 50571.18 и ТУ 16.К91-001-2017. Конструкция исключает риск пробоя при нормальных условиях эксплуатации. Наконечник выполнен из меди и покрыт оловом - предотвращает окисление и обеспечивает хороший контакт. Все материалы - самозатухающие, не поддерживают горение.

Преимущества

• Высокая степень защиты благодаря термоусадке - исключает попадание влаги и пыли;
• Готовый наконечник экономит время на подключение;
• Малый габарит - удобна для установки в ограниченном пространстве;
• Устойчивость к температурным перепадам - работает при -40 C до +40 C;
• Совместимость с алюминиевыми и медными кабелями - универсальность в ремонте и модернизации.

Ограничения применения

• Не применяется для кабелей с броней - требуются другие типы муфт;
• Запрещено использование вне помещений - не имеет IP-защиты от осадков и прямого солнечного света;
• Не подходит для кабелей с сечением менее 35 мм2 или более 50 мм2 - возможен перегрев или плохая усадка;
• Требует точного соблюдения технологии монтажа - ошибки в зачистке или нагреве приведут к отказу.

Примеры использования

• Оконцовка кабеля АПвП-10 перед подключением к вводному устройству в цеховой подстанции;
• Завершение линии питания от трансформатора к распределительному щиту;
• Ремонт повреждённого конца кабеля ПвПу-10 в кабельной камере;
• Подключение кабеля к автоматическому выключателю высокого напряжения.

Практические советы

• Перед монтажом обязательно сверьте сечение кабеля - даже 5 мм2 расхождения могут нарушить герметичность;
• Защитите место работы от пыли - частицы между слоями изоляции вызывают коронный разряд;
• Используйте термофен с регулировкой температуры - равномерный прогрев важнее скорости;
• Проверяйте целостность наконечника после монтажа - он должен плотно прилегать к жиле без люфтов;
• Храните муфту в сухом месте при температуре от +5 C до +30 C - заморозка или перегрев снижают эластичность материалов.
