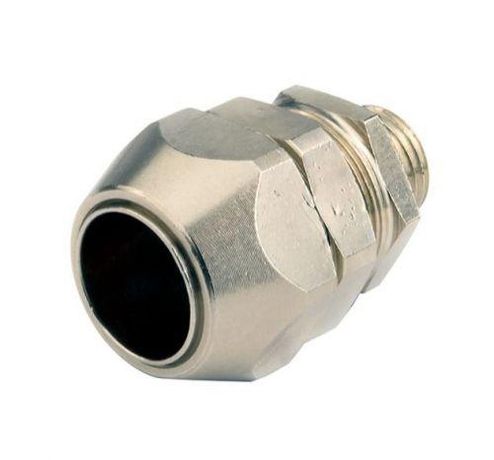

Муфта мет.рукав в гладкой изоляции оплетке-коробка DN 20,IP66, М25х1,5 | T06014-25A DKC ДКС

Муфта металлорукав в гладкой изоляции в оплетке-коробка DN 20, IP66, М25х1,5 от DKC (ДКС) - это надёжный элемент для ввода металлорукава в электрооборудование, обеспечивающий герметичность и механическую фиксацию оплетки. Артикул t06014-25a подходит для систем с гладкой изоляцией серии 607ETX.

Назначение и область применения

Муфта металлорукав в гладкой изоляции в оплетке-коробка DN 20, IP66, М25х1,5 предназначена для безопасного ввода металлорукава в корпуса, шкафы, распределительные щитки и распаечные коробки. Она обеспечивает плотную фиксацию стальной оплетки с трёх сторон, предотвращая её проворачивание и выскальзывание. Подходит для прокладки кабелей в условиях повышенной запылённости, влаги и механических нагрузок - например, на заводах, в цехах, на транспорте и в автоматизированных линиях.

Технические характеристики

• Номинальный диаметр: 20 мм - соответствует металлорукавам с внутренним диаметром около 20 мм
• Резьба: M25×1,5 - наружная метрическая резьба, совместима с большинством стандартных входных отверстий в щитках и корпусах
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды; при правильном монтаже достигает IP67 - допускает временное погружение в воду
• Материал корпуса: латунь с никелированным покрытием - устойчив к коррозии, не требует дополнительной антикоррозийной обработки
• Цвет: серый - визуально отличается от обычных пластиковых муфт, удобен для идентификации
• Температурный диапазон: от -40 C до +80 C - работает в суровых климатических условиях, включая холодные склады и жаркие цеха
• Исполнение: прямолинейное - позволяет вести кабельную трассу без перегибов

Совместимость и монтаж

Муфта металлорукав в гладкой изоляции в оплетке-коробка DN 20, IP66, М25х1,5 совместима исключительно с металлорукавами типа 607ETX - то есть теми, что имеют гладкую изоляционную оболочку внутри стальной оплетки. Установка выполняется вручную: резьба вворачивается в подготовленное отверстие корпуса, после чего оплетка металлорукава зажимается за счёт внутреннего механизма фиксации. Для усиления герметичности рекомендуется использовать комплектную гайку и уплотнительную прокладку (приобретаются отдельно). Диаметр отверстия в стенке корпуса должен точно соответствовать наружному диаметру резьбы M25×1,5.

Безопасность и стандарты

Изделие соответствует требованиям к степени защиты IP66, что подтверждает высокую устойчивость к внешним воздействиям. Никелированное покрытие снижает риск возникновения гальванической коррозии при контакте с другими металлическими поверхностями. Серия Cosmec от DKC прошла испытания на долговременную надёжность в условиях вибраций и перепадов температур.

Преимущества

• Двойная фиксация - оплетка не сдвигается даже при сильных тяговых усилиях
• Высокая герметизация - защищает от пыли, брызг и временного попадания воды
• Устойчивость к коррозии - никелированная латунь служит десятилетиями даже во влажных средах
• Готовность к установке - не требует сварки, клепки или специнструментов
• Чёткая маркировка - легко найти нужный тип среди других аксессуаров

Ограничения применения

• Не подходит для металлорукавов с ребристой или гофрированной изоляцией - только для серии 607ETX
• Не предназначен для постоянного погружения в жидкости - IP66/67 не заменяет герметичные кабельные вводы для подводных систем
• Запрещено применять при температурах выше +80 C - материал теряет прочность
• Не используется в взрывоопасных зонах - не имеет взрывозащиты Ex

Примеры использования

• Подключение датчиков и приводов на конвейерах в пищевой промышленности
• Ввод кабелей в силовые щиты на производстве с частой мойкой оборудования
• Прокладка сигнальных линий в логистических комплексах с высокой запылённостью
• Фиксация кабелей в системах управления станками ЧПУ

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр металлорукава был близок к 20 мм - иначе он не будет плотно прилегать к фиксатору
• Обязательно используйте уплотнительную прокладку и гайку, особенно если ввод делается в открытые корпуса
• Не затягивайте резьбу слишком сильно - латунь мягче стали, возможна порча резьбы
• При работе в агрессивных средах периодически осматривайте место соединения на предмет окисления - никелирование устойчиво, но не вечное
• Артикул t06014-25a - единственный вариант этой модели в серии Cosmec от DKC; другие аналоги могут иметь другую резьбу или диаметр
