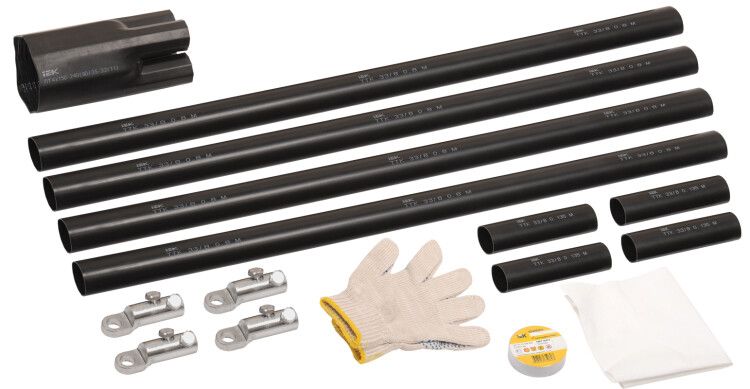

Комплект муфты концевой ПКВ(Н)тп наружной установки 4х150/240 без наконечников ПВХ/СПЭ изоляция 1кВ IEK UZM-XLK1-NVN4-150240X

Муфта ПКВ(Н)тп 4х150/240 без наконечников ПВХ/СПЭ изоляция 1кВ от IEK - это термоусаживаемая концевая муфта для герметичного оконцовывания четырёхжильных силовых кабелей сечением 150–240 мм2. Применяется в наружных сетях до 1 кВ, обеспечивает надёжную изоляцию и механическую защиту без необходимости использования болтовых наконечников.

Назначение и область применения

Муфта ПКВ(Н)тп 4х150/240 без наконечников ПВХ/СПЭ изоляция 1кВ используется для оконцовывания трёхжильных кабелей с четвёртой жилой - заземления или нулевой. Подходит для соединения кабеля с оборудованием: распределительными щитами, трансформаторами, двигателями, светильниками. Устанавливается исключительно на кабели без брони и экранирующего слоя, с ПВХ или СПЭ изоляцией. Назначена для наружной установки, но допускает и внутреннее применение - например, в помещениях с повышенной влажностью или перепадами температур.

Технические характеристики

• Работает при напряжении до 1 кВ (переменный и постоянный ток)
• Поддерживает четыре токопроводящие жилы
• Сечение жил: 150–240 мм2 - оптимально для средних и крупных нагрузок
• Изготовлена из термоусаживаемого полимера - материал уменьшается в размерах при нагреве, плотно облегая кабель
• Цвет корпуса: черный - устойчив к УФ-излучению, подходит для открытой прокладки
• Срок службы: 30 лет при соблюдении условий эксплуатации
• Не содержит болтовых наконечников - требуется предварительная подготовка жил

Совместимость и монтаж

Муфта ПКВ(Н)тп 4х150/240 без наконечников ПВХ/СПЭ изоляция 1кВ совместима с кабелями следующих типов: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1 и их аналогами. Монтаж выполняется методом термоусадки: после сборки на кабеле муфта равномерно прогревается газовой горелкой - материал сжимается, образуя герметичную изоляционную оболочку. Для работы необходима горелка, средства защиты и точное соблюдение технологии. Каждая жила должна быть зачищена, обработана и закреплена отдельно перед надеванием муфты. Поскольку наконечники не входят в комплект, необходимо заранее выбрать подходящие контактные элементы и запрессовать их на жилы.

Безопасность и стандарты

Муфта ПКВ(Н)тп 4х150/240 без наконечников ПВХ/СПЭ изоляция 1кВ соответствует требованиям ГОСТ 13781.0. Обеспечивает электроизоляцию, защиту от внешнего воздействия и долговременную герметичность. Полимерная оболочка не распространяет горение и устойчива к химическим веществам, характерным для городской и промышленной среды.

Преимущества

• Высокая степень герметизации благодаря термоусадке - исключает попадание влаги и пыли
• Стойкая к ультрафиолету и перепадам температур - идеальна для уличного монтажа
• Легко монтируется на месте - не требует сварки или специальных инструментов кроме горелки
• Длительный срок службы - 30 лет снижают затраты на обслуживание
• Отсутствие металлических деталей внутри - минимизация коррозии и повышение надёжности контакта

Ограничения применения

• Не применяется на бронированных или экранированных кабелях - отсутствует механизм фиксации брони и вывода экрана
• Запрещено использование на кабелях с сечением менее 150 мм2 или более 240 мм2 - риск недостаточной усадки или разрушения материала
• Требуется обязательный контроль качества при термоусадке - неравномерный нагрев вызывает деформацию и потерю герметичности
• Не предназначен для подземной прокладки без дополнительной защиты - не имеет механической прочности против давления грунта
• Не заменяет ответвительные муфты - работает только как концевая, для завершения цепи

Примеры использования

• Оконцовка кабеля ВВГ-1 4×185 от столба к входному щиту многоквартирного дома
• Подключение питания насосной станции через кабель АВВГз-1 4×240
• Присоединение трехфазного двигателя с заземлением к сети 0,4 кВ на производстве
• Монтаж освещения на территории предприятия - кабель ПвВГ-1 4×150 к светильнику

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте штангенциркуль, чтобы точно измерить диаметр изоляции
• Защитите жилы от повреждений при зачистке - даже микротрещины могут стать причиной пробоя
• Используйте только рекомендованную газовую горелку с регулируемым пламенем - слишком высокая температура испортит материал
• Проверяйте равномерность усадки по всей поверхности - особенно внимательно к местам перехода между жилами
• Выбирайте качественные наконечники (например, медные с гильзовкой) и запрессовывайте их с усилием согласно нормам - они влияют на долговечность всего соединения
• Храните муфту в сухом помещении при температуре +5...+30 C - переохлаждение делает полимер хрупким
