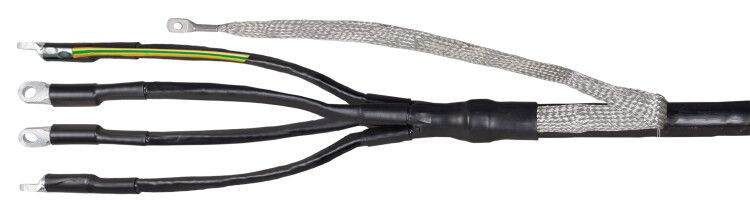

Муфта концевая ПКВ(Н)тпбэ 4х70/120 без болт. наконечн.; ППД ПВХ/СПЭ изоляция 1кВ IEK UZM-XLBK1-NVN4-70120XZ

Муфта концевая ПКВ(Н)тпбэ 4х70/120 без наконечников от IEK предназначена для герметичного оконцевания четырёхжильных силовых кабелей сечением 70–120 мм2 на напряжение 1 кВ. Подходит для наружной установки, обеспечивает надёжную изоляцию и заземление без необходимости использования болтовых наконечников.

Назначение и область применения

Муфта концевая ПКВ(Н)тпбэ 4х70/120 используется для завершения трёхжильных кабелей с броней или экраном, когда требуется подключение к оборудованию или распределительному устройству. Применяется исключительно на наружных участках сети - например, на опорах, в шкафах открытой установки, у входа в здание. Предназначена для кабелей с ПВХ/СПЭ изоляцией и металлической оболочкой: АВБбШв, ВБбШв, АВВБ, ВВГЭ, АВВГЭ и аналогов.

Технические характеристики

• Рабочее напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 4
• Номинальное сечение жил: 70–120 мм2
• Тип изоляции: ППД / ПВХ + СПЭ
• Материал корпуса: термоусаживаемый полимер
• Цвет: черный
• Способ монтажа: термоусадка (нагрев тепловым феном)
• Срок службы: 30 лет
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Заземление: в комплекте - контакт с роликовыми пружинами для соединения с броней кабеля

Совместимость и монтаж

Муфта ПКВ(Н)тпбэ 4х70/120 совместима только с кабелями, имеющими внешнюю броню или экранирующую ленту - она служит основой для заземления через встроенные пружины. Монтаж выполняется методом термоусадки: после подготовки конца кабеля муфта надевается, затем равномерно нагревается тепловым феном до плотного облегания. Наконечники не требуются - провода зачищаются и заводятся прямо в изоляционную трубку. Убедитесь, что диаметр кабеля после удаления внешних слоёв попадает в допустимый диапазон - слишком толстый или тонкий кабель не обеспечит герметичности.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 13781.0. Конструкция обеспечивает электроизоляцию, механическую прочность и защиту от воздействий окружающей среды. Компоненты не поддерживают горение и выдерживают перепады температур от –45C до +90C. Встроенное заземление снижает риск поражения током при повреждении изоляции кабеля.

Преимущества

• Не требует болтовых наконечников - экономит время и материалы при монтаже
• Высокая степень защиты IP67 - устойчивость к влаге, пыли и перепадам температур
• Автоматическое заземление через роликовые пружины - надёжное соединение с броней без дополнительных элементов
• Долгий срок службы - 30 лет при соблюдении условий эксплуатации
• Удобство установки - один элемент заменяет несколько деталей

Ограничения применения

• Не применяется для кабелей без брони или экрана - отсутствие металлической оболочки делает невозможным работу системы заземления
• Не предназначен для внутренней установки внутри помещений - хотя конструкция позволяет использовать её там, производитель рекомендует только наружную эксплуатацию
• Не совместим с кабелями сечением менее 70 мм2 или более 120 мм2 - возможны протечки или недостаточное обжатие
• Требуется специальное оборудование - тепловой фен с регулировкой температуры; использование газовой горелки запрещено

Примеры использования

• Подключение кабеля АВБбШв-1 от столба к щиту на фасаде здания
• Оконцевание кабеля ВВГЭ у входа в цех с мощным оборудованием
• Присоединение питания к насосной станции на открытом воздухе
• Завершение линии от трансформаторной подстанции к распределительному пункту

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - используйте штангенциркуль для точного замера
• При зачистке кабеля сохраните целостность изоляции жил - повреждённая изоляция снижает долговечность муфты
• Нагревайте муфту равномерно, начиная с середины и двигаясь к краям - так предотвращаются пузыри и деформация
• Убедитесь, что броня кабеля плотно контактирует с роликовыми пружинами - при необходимости подтяните её руками перед нагревом
• Храните муфту в сухом месте, избегая прямого солнечного света - даже в упаковке материал чувствителен к УФ-лучам
