Комплект муфты концевой ПКВтп внутренней установки 1х16/25 с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ IEK UZM-XLK1-VN1-1625S

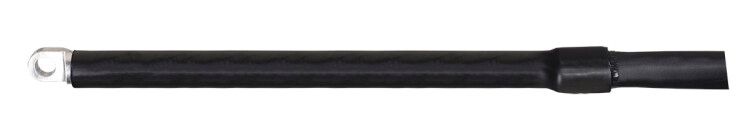

Муфта кабельная концевая ПКВтп 1х16/25 с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ от IEK предназначена для герметичного оконцевания одножильных силовых кабелей сечением 16–25 мм2 в помещениях. Конструкция обеспечивает надёжное соединение через болтовые наконечники и термоусадку, что делает её удобной для монтажа на распределительных щитах, трансформаторах и другом оборудовании внутри зданий.

Назначение и область применения

Муфта кабельная концевая ПКВтп 1х16/25 с болтовыми наконечниками ПВХ/СПЭ изоляция 1кВ используется для завершения кабельных линий на напряжение до 1 кВ. Применяется там, где требуется безопасное и долговечное подключение кабеля к устройству - например, к автоматическим выключателям, контакторам, шинным коллекторам или клеммным коробкам. Подходит исключительно для внутренней установки в сухих помещениях с умеренным климатом.

Технические характеристики

• Рабочее напряжение: 1 кВ (переменный и постоянный ток)
• Номинальное сечение кабеля: 16–25 мм2
• Количество жил: одна (одножильный кабель)
• Тип изоляции кабеля: ПВХ / СПЭ
• Тип наконечников: болтовые - обеспечивают механическую фиксацию и электрический контакт
• Способ монтажа: термоусадка - материал сужается при нагреве, плотно облегая кабель
• Материал корпуса: термоусаживаемый полимер
• Цвет: черный
• Срок службы: 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Муфта ПКВтп 1х16/25 совместима с кабелями типа: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1 и их аналогами без брони и металлического экрана. Для монтажа необходимо:

• Зачистить внешнюю оболочку кабеля до нужной длины (по инструкции производителя)
• Надеть муфту на кабель до начала зачистки жилы
• Подготовить жилу: зачистить, запрессовать болтовой наконечник
• Передвинуть муфту на место соединения
• Равномерно прогреть поверхность газовой горелкой до полной усадки

Не допускается использование на кабелях с броней, экранирующими слоями или сечением менее 16 мм2 или более 25 мм2.

Безопасность и стандарты

Муфта ПКВтп 1х16/25 соответствует требованиям ГОСТ 13781.0. Материалы не поддерживают горение и не выделяют токсичных веществ при нормальной эксплуатации. Устройство не предназначено для работы во взрывоопасных средах, на открытом воздухе или в условиях повышенной влажности.

Преимущества

• Высокая степень защиты благодаря равномерной термоусадке - предотвращает попадание влаги и пыли
• Болтовые наконечники позволяют легко и надёжно подключить кабель к оборудованию без сварки или пайки
• Долгий срок службы - 30 лет - снижает необходимость замены
• Чёрный цвет материала маскирует следы старения и загрязнений
• Простота монтажа - требует только газовую горелку и базовые инструменты

Ограничения применения

• Не применяется для наружной установки - не имеет UV-защиты и не рассчитана на перепады температур ниже -20C
• Не подходит для многожильных кабелей - только одножильные
• Не использовать на кабелях с броней, медной оплеткой или экраном
• Не рекомендовано применение в местах с высокой вибрацией без дополнительной фиксации
• Требуется точное соответствие сечения кабеля - 16–25 мм2; меньшие или большие сечения недопустимы

Примеры использования

• Оконцевание кабеля ВВГ-1 перед подключением к входному автомату в этажном щите
• Подключение питания к насосу или вентилятору в помещении с использованием кабеля АВВГ-1
• Формирование выхода кабеля от трансформатора к распределительному пункту
• Завершение линии от щита управления к исполнительному механизму

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля точно попадало в диапазон 16–25 мм2 - даже небольшое отклонение может нарушить герметичность
• При работе с термоусадкой используйте только специализированную горелку с регулируемым пламенем - обычный паяльник не справится
• Не торопитесь с прогревом - начинайте с центра муфты и двигайтесь к краям, чтобы избежать образования воздушных пузырей
• После монтажа осмотрите муфту: она должна полностью обтянуть кабель, без складок и неплотных участков
• Для длительной эксплуатации в помещениях с возможным воздействием химических паров - дополнительно закройте муфту ПКВтп 1х16/25 от IEK пластиковым кожухом
