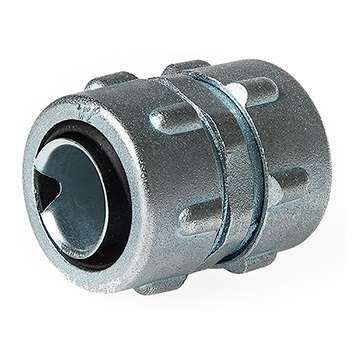

Муфта соединительная на металлорукав 50 типа Р3-Ц и Р3-Ц-ПВХ (МС-50) TYCO

Муфта соединительная для металлорукава 50 типа Р3-Ц, Р3-Ц-ПВХ, Рувинил, с защитой IP54 (цинк) предназначена для надёжного соединения металлических гофрированных рукавов в условиях повышенной запылённости и влаги. Бренд Рувинил обеспечивает совместимость с популярными типами металлорукава, а артикул мс-50 позволяет легко идентифицировать продукт на складе и в проектной документации.

Назначение и область применения

Муфта используется для герметичного соединения двух участков металлорукава типа Р3-Ц, Р3-Ц-ПВХ или аналогичных моделей от Рувинил. Применяется там, где требуется защита проводов и кабелей от механических повреждений, пыли и брызг воды - например, на производственных линиях, в цехах с высокой влажностью, у станков, роботов, конвейеров и распределительных щитов.

Технические характеристики

• Диаметр: 50 мм - соответствует внутреннему диаметру металлорукава Р3-Ц и Р3-Ц-ПВХ;
• Тип изделия: муфта соединительная - не имеет фланцев, служит исключительно для стыковки двух рукавов;
• Степень защиты: IP54 - защищает от пыли (не полностью, но препятствует её проникновению в количестве, способном нарушить работу оборудования) и от брызг воды из любого направления;
• Материал: цинкованная сталь - устойчив к коррозии, сохраняет прочность при температурных перепадах;
• Цвет: серебристый - естественный цвет цинкового покрытия, не требует окраски.

Совместимость и монтаж

Муфта совместима только с металлорукавами, имеющими внешний диаметр около 50 мм - в частности, с типами Р3-Ц, Р3-Ц-ПВХ и другими, соответствующими этим габаритам. Для установки необходимо:

• Закрепить один конец металлорукава в одной половине муфты;
• Вставить второй рукав во вторую половину;
• Затянуть зажимные хомутики (не входят в комплект) до плотного прилегания - проверьте, чтобы не было люфтов.

Не используйте муфту для соединения рукавов с другим диаметром - это нарушит степень защиты и может вызвать деформацию.

Безопасность и стандарты

Изделие соответствует требованиям к степени защиты IP54, что подтверждает его применение в средах с риском попадания пыли и влаги. Материал - цинкованная сталь - не содержит токсичных веществ и безопасен при эксплуатации в помещениях с доступом персонала.

Преимущества

• Высокая механическая прочность благодаря металлической конструкции - выдерживает нагрузки при монтаже и в процессе эксплуатации;
• Устойчивость к коррозии - цинковое покрытие продлевает срок службы даже в агрессивных средах;
• Герметичность при правильной сборке - предотвращает проникновение пыли и влаги в кабельную трассу;
• Простота монтажа - не требует специальных инструментов, кроме обычных хомутиков.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает защиту от струй или затопления;
• Не рекомендован для использования в местах с воздействием открытого пламени или высоких температур (>80 C);
• Не совместим с пластиковыми или неметаллическими рукавами - требует жесткой поверхности для плотного прилегания;
• Не является элементом крепления - не заменяет кронштейны, хомуты или опоры.

Примеры использования

• Соединение участков металлорукава на автоматизированной линии производства;
• Переход между двумя секциями кабельной трассы в пищевой промышленности;
• Подключение кабелей к станкам с ЧПУ, где есть риск брызг смазочных жидкостей;
• Электроснабжение освещения в сырых помещениях (цеха, теплицы, парники) при условии, что вода не стекает прямо на соединение.

Практические советы

• Перед монтажом проверьте, что внутренние кромки металлорукава не имеют острых заусенцев - они могут повредить изоляцию кабеля;
• Используйте качественные хомуты из нержавеющей стали - они долговечнее и не ржавеют;
• Если муфта монтируется на вертикальной поверхности, убедитесь, что она расположена так, чтобы влага не собиралась внутри;
• Артикул мс-50 и бренд Рувинил указаны на корпусе - сверьте эти данные при заказе, чтобы избежать несовместимости с существующей системой.
