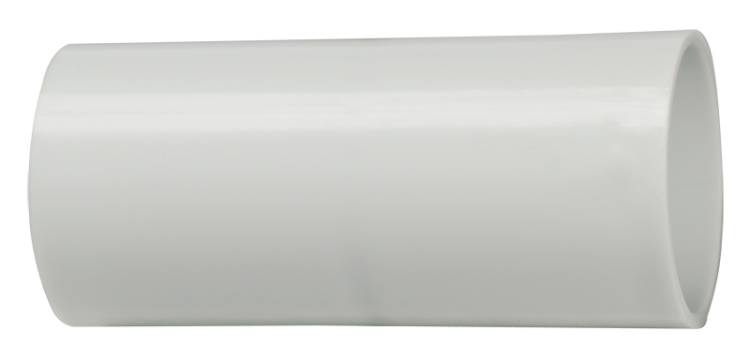

Муфта соединительная GI20G GIG-20 ELASTA 20 мм IP40 IEK (ИЭК) CTA10D-GIG20-K41-100

Муфта соединительная для жестких труб диаметр 20 мм GI20G от IEK (ИЭК) - надежный элемент для прямолинейного соединения труб из ПВХ одного диаметра. Артикул cta10d-gig20-k41-100 подходит для скрытой проводки в бетоне, штукатурке и других твердых основаниях, обеспечивая герметичность и долгий срок службы.

Назначение и область применения

Муфта GI20G используется для соединения двух жестких или гибких труб диаметром 20 мм без поворотов. Применяется в системах электропроводки внутри стен, полов, потолков, где требуется прочное и стабильное соединение. Подходит для прокладки кабелей в зонах с высокой механической нагрузкой - например, в промышленных помещениях, офисах, жилых домах.

Технические характеристики

• Диаметр: 20 мм - соответствует стандартным жестким трубам ПВХ этого размера;
• Исполнение: вставной - трубы вводятся внутрь муфты с обоих концов;
• Материал: ПВХ - устойчив к коррозии, химически инертен, не проводит ток;
• Цвет: серый - совместим с большинством стандартных труб ПВХ;
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды;
• Срок службы: 25 лет - рассчитана на длительную эксплуатацию в постоянных условиях;
• Нормативный документ: ТУ 2248-002-18461115-2010 - соответствие требованиям отечественного стандарта;
• Тип изделия: другой - не является фитингом для поворотов, тройников или ответвлений.

Совместимость и монтаж

Муфта GI20G совместима с жесткими и гибкими трубами ПВХ диаметром 20 мм, произведенными по аналогичным нормам. Для монтажа необходимо:

• Обрезать трубы ровно, без заусенцев;
• Очистить торцы от пыли и грязи;
• Вставить трубы в оба конца муфты до упора - внутренний ограничитель предотвращает перегрузку и гарантирует правильную глубину вхождения;
• Не использовать силовые методы (молоток, давление) - достаточно легкого вдавливания руками.

Запрещено применять клей или герметик - соединение выполняется за счет плотной посадки.

Безопасность и стандарты

Муфта GI20G изготовлена из самозагасающего ПВХ, что снижает риск распространения пламени. Соответствует ТУ 2248-002-18461115-2010, но не имеет сертификата UL/CE. Не рекомендуется для открытой прокладки вне помещений или в местах с повышенной влажностью - степень защиты IP40 не обеспечивает защиту от брызг и влаги.

Преимущества

• Внутренний ограничитель исключает перекос и недостаточное вхождение труб - повышает надежность соединения;
• Высокая механическая прочность материала - выдерживает давление при заливке бетона;
• Простота установки - не требует специальных инструментов;
• Долгий срок службы - не деформируется при температуре от –10C до +40C;
• Совместимость с продукцией серии ELASTA - можно комбинировать с другими элементами того же производителя.

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в сырых помещениях - IP40 не защищает от воды;
• Не предназначен для соединения труб разного диаметра или материалов (например, металлических);
• Не допускается использование в средах с температурой выше +40C или ниже –10C - возможна потеря эластичности ПВХ;
• Не подходит для систем с частыми вибрациями - не компенсирует колебания, как гибкий переходник.

Примеры использования

• Соединение участков труб в стенах многоэтажного жилого дома;
• Переход между двумя секциями кабельной канализации в цехе на заводе;
• Продолжение скрытой проводки после прохода через несущую перегородку;
• Фиксация участка проводки в бетонном полу перед заливкой.

Практические советы

• Проверьте внутренний диаметр ваших труб - он должен точно соответствовать 20 мм; если труба слишком толстая, она не войдет, если тонкая - будет люфт;
• При работе в бетоне используйте муфту только в сочетании с целыми участками труб - не заделывайте ее в раствор без труб с обеих сторон;
• Для удобства сборки можно слегка смазать внешнюю поверхность трубы мылом - это уменьшит трение без нарушения герметичности;
• Артикул cta10d-gig20-k41-100 часто встречается в комплектах IEK (ИЭК) для бытовой проводки - проверяйте наличие в заказе, особенно при закупках партиями.
