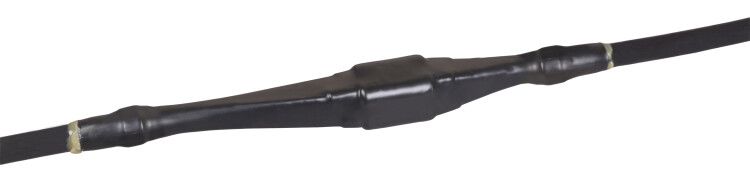

Муфта соединительная Стт(тп) 4х35/50 с гильзами; пайка бумаж. изол. 1кВ IEK UZM-BIS1-VN4-3550SP

Муфта соединительная Стт(тп) 4х35/50 с гильзами пайка бумажная изоляция 1кВ от IEK предназначена для надёжного соединения четырёхжильных кабелей с бумажной маслопропитанной изоляцией на напряжение до 1 кВ. Устройство выполнено из термоусаживаемого полимера без галогенов, обеспечивает герметичную изоляцию и механическую прочность после монтажа. Артикул uzm-bis1-vn4-3550sp подходит для прокладки в кабельных каналах, трубах и грунте.

Назначение и область применения

Муфта соединительная Стт(тп) 4х35/50 с гильзами пайка бумажная изоляция 1кВ используется для соединения силовых кабелей с бумажной маслопропитанной изоляцией. Подходит для кабелей типов ААГ-1, ААШ-1, ААБ-1, ААП-1, АСГ-1, СГ-1, СБ-1, СП-1 и других аналогов. Применяется во внутренних и наружных сетях - в кабельных каналах, трубах, земле. Напряжение до 1 кВ позволяет использовать её в распределительных устройствах ЖКХ, промышленных объектах, энергообъектах с низким напряжением.

Технические характеристики

• Сечение жил: 35–50 мм2 - поддерживает два стандарта сечений одновременно, что упрощает замену кабелей разного сечения;
• Номинальное напряжение: 1 кВ - рассчитана на работу в сетях до 1000 В переменного и постоянного тока;
• Количество жил: 4 - предназначена исключительно для четырёхжильных кабелей (L1, L2, L3, N или PE);
• Тип изоляции: совместима с бумажной и пластиковой изоляцией - универсальна для старых и современных систем;
• Материал корпуса: термоусаживаемый полимер без галогенов - безопасен при горении, не выделяет токсичных паров;
• Цвет: черный - оптимален для наружной эксплуатации, устойчив к УФ-лучам;
• Срок службы: 30 лет - гарантирует долговременную работоспособность при соблюдении условий монтажа;
• Способ монтажа: термоусадка - требует нагрева тепловым феном для плотного прилегания к кабелю;
• Заземление: предусмотрена комплектация для подключения заземления через пайку - обеспечивает защиту от перенапряжений.

Совместимость и монтаж

Муфта Стт(тп) 4х35/50 с гильзами пайка бумажная изоляция 1кВ совместима с кабелями, имеющими металлическую броню и свинцовую оболочку. Для монтажа требуется:

• Подготовить концы кабеля - зачистить изоляцию, удалить масло, высушить поверхности;
• Установить медные гильзы с помощью пайки - они уже входят в комплект;
• Разместить термоусаживающуюся муфту на центральной части соединения;
• Равномерно прогреть поверхность тепловым феном до полной усадки - не допускать перегрева;
• Подсоединить заземляющий проводник к специальному контакту внутри муфты - используйте пайку, как указано в документации IEK.

Не применяйте пламя от газовой горелки - риск повреждения материала. Температурный режим усадки - 120–140 C. Диаметр кабеля перед монтажом должен соответствовать заявленному посадочному профилю - проверьте внешний диаметр изоляции кабеля до начала работы.

Безопасность и стандарты

Муфта Соответствует требованиям ГОСТ 13781.0. Компоненты изготовлены без галогенов - снижают опасность образования ядовитых веществ при возгорании. Защита IP67 достигается благодаря герметизации термоусадкой - предотвращает попадание воды и пыли. Эксплуатационная температура: от –50 C до +90 C. Сертификаты IEK подтверждают соответствие нормам безопасности для электроустановок до 1 кВ.

Преимущества

• Высокая степень защиты - термоусадка создаёт монолитную оболочку вокруг соединения;
• Стойкость к влаге и химическим воздействиям - особенно важно при закладке в грунт;
• Комплексная комплектация - все необходимые элементы (гильзы, заземляющие детали) в одном изделии;
• Долгий срок службы - 30 лет при правильном монтаже и условиях эксплуатации;
• Удобство сборки - один шаг вместо многоступенчатой технологии с эпоксидным компаундом.

Ограничения применения

• Не для кабелей с напряжением выше 1 кВ - использование на более высоких напряжениях недопустимо;
• Не рекомендовано применение в местах с частыми механическими нагрузками без дополнительной защиты (например, вне кабельных каналов);
• Требуется точное соблюдение технологического процесса - неквалифицированный монтаж приведёт к пробоям;
• Не подходит для кабелей с полиэтиленовой или XLPE изоляцией - хотя указана совместимость с “пластиковой”, она ограничена лишь некоторыми видами, не распространяется на современные кабели с сшитым полиэтиленом;
• Не предназначен для воздушных линий - только для и внутри помещений.

Примеры использования

• Соединение двух участков кабеля ААБ-1 в подземном коллекторе жилого комплекса;
• Обход дефектного участка в сети питания насосной станции с использованием кабеля СБ-1;
• Перепайка ответвлений в распределительном щите с выводом на освещение территории;
• Ремонт поврежденного кабеля в траншейной трассе между производственным корпусом и подстанцией.

Практические советы

• Перед монтажом обязательно просушите концы кабеля - даже малое количество влаги под изоляцией вызывает пробой;
• Используйте только профессиональный тепловой фен с регулировкой температуры - бытовые модели часто дают перегрев;
• Проверьте целостность термоусаживаемой трубки перед установкой - наличие микроскопических трещин делает муфту негодной;
• При работе в сыром воздухе - используйте влагонепроницаемую упаковку до момента монтажа;
• Помните: гильзы должны быть запаяны качественной оловянно-свинцовой припоем - самопроизвольное отслоение увеличивает переходное сопротивление;
• Для контроля качества после монтажа - проведите испытание изоляции мегаомметром на 1 кВ.
