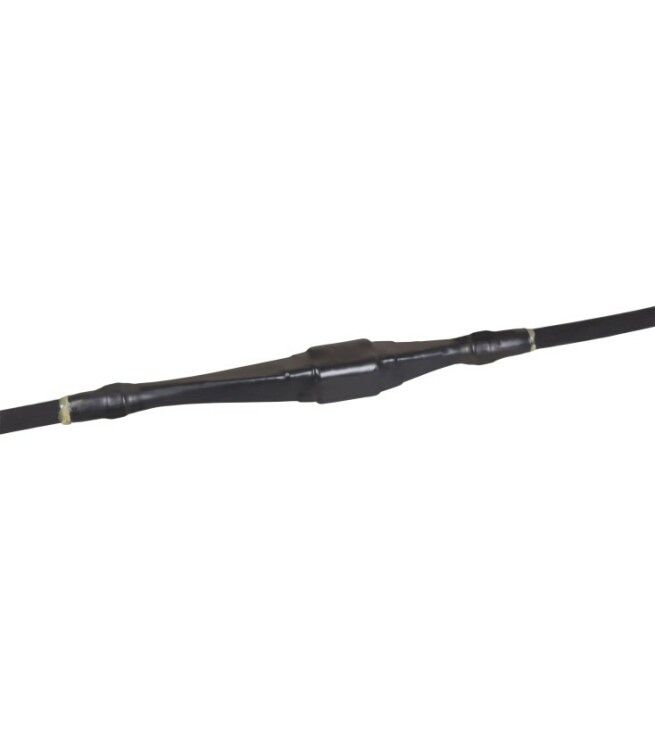

Комплект муфты соединительной Стт(тп)-10 3х150/240 с гильзами; пайка; бумаж. изол. IEK UZM-BIS10-VN3-150240SP

Муфта соединительная СТТ(ТП)-10 3х150/240 с гильзами, пайка, бумажная изоляция от IEK предназначена для надёжного соединения силовых кабелей с бумажной изоляцией на напряжение до 10 кВ. Изделие обеспечивает герметичную и долговечную сборку с использованием термоусадки и болтовых соединителей, что делает его подходящим для прокладки в кабельных каналах, траншеях и распределительных устройствах.

Назначение и область применения

Муфта СТТ(ТП)-10 3х150/240 используется для соединения трёхжильных силовых кабелей с бумажной изоляцией, как с бронёй, так и без неё. Подходит для работы в сетях переменного тока 50 Гц с номинальным напряжением 6–10 кВ. Применяется при ремонте, реконструкции или прокладке новых участков кабельных линий в помещениях и на открытых площадках.

Технические характеристики

• Номинальное напряжение: 6/10 кВ
• Количество жил: 3
• Номинальное сечение проводника: 150–240 мм²
• Тип кабеля: бумажная и пластиковая изоляция
• Конструкция: с гильзами для механического соединения жил
• Способ монтажа: термоусадка
• Материал корпуса: полимер термоусаживаемый, без галогенов
• Цвет: чёрный
• Срок службы: 30 лет
• Состав: включает болтовые соединители и комплект заземления

Совместимость и монтаж

Муфта СТТ(ТП)-10 3х150/240 совместима с кабелями типов: ААГ-10, ААШв-10, ААБл-10, ААПл-10, АСГ-10, АСБлШв-10, СГ-10, СШв-10, СБШв-10, СБ-10, СБГ-10 и их аналогами. Монтаж выполняется методом термоусадки — после подготовки кабеля и установки гильз, корпус нагревается равномерно до усадки. Болтовые соединители обеспечивают надёжный электрический контакт между жилами, а комплект заземления позволяет присоединить броню к системе защиты.

Необходимо соблюдать минимальный радиус изгиба кабеля перед монтажом. Убедитесь, что сечение кабеля попадает в диапазон 150–240 мм² — использование вне этого диапазона недопустимо.

Безопасность и стандарты

Муфта СТТ(ТП)-10 3х150/240 соответствует требованиям ГОСТ 13781.0. Материал корпуса не содержит галогенов — при возгорании не выделяет токсичных газов, что повышает безопасность в закрытых пространствах. Наличие комплекта заземления гарантирует выполнение требований по защите от поражения током.

Преимущества

• Высокая степень герметизации благодаря термоусадке — исключает попадание влаги и пыли
• Устойчивость к механическим нагрузкам за счёт гильз и прочного полимерного корпуса
• Долгий срок службы — 30 лет при правильном монтаже
• Встроенный комплект заземления снижает время монтажа и исключает необходимость докупать элементы
• Подходит для кабелей с бронёй и без — универсальность в применении

Ограничения применения

• Не предназначен для кабелей с пластиковой изоляцией, если они не указаны в перечне совместимости
• Запрещено использовать с кабелями сечением менее 150 мм² или более 240 мм²
• Не рассчитана на постоянное погружение в воду — хотя IP-класс не указан, термоусадочные муфты не являются полностью водоизолированными в условиях длительного контакта с водой
• Требует специального оборудования для термоусадки — обычный фен не подойдёт, нужна горелка с регулируемой температурой

Примеры использования

• Соединение кабелей ААШв-10 в кабельной камере подстанции
• Ремонт повреждённого участка кабеля СБ-10 в траншее
• Прокладка ответвлений в городских кабельных сетях
• Монтаж в распределительных пунктах с высокими требованиями к безопасности

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля — даже небольшое отклонение может привести к перегреву
• Используйте только сертифицированные тепловые пушки — некорректный прогрев вызывает деформацию или неплотную усадку
• При работе с бронированными кабелями правильно затяните зажимы заземления — это критично для защиты от скачков напряжения
• Не допускайте попадания влаги на поверхность кабеля до начала монтажа — просушите жилы и изоляцию перед установкой муфты
• Храните муфту в сухом месте, избегая прямого солнечного света — материал термоусадки чувствителен к УФ-излучению
