Комплект муфты соединительной Стт(тп)-10 3х150/240 с гильзами; ППД; бумаж. изол. IEK UZM-BIS10-VN3-150240SZ

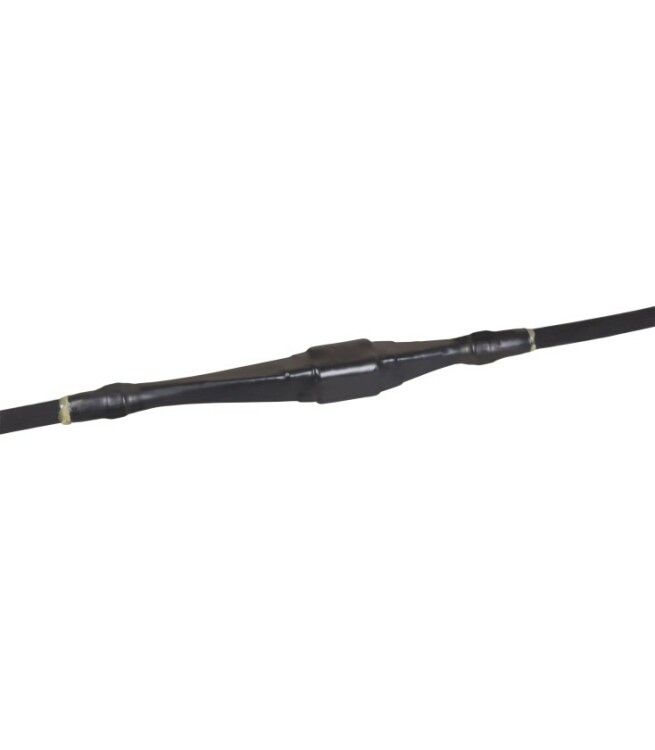

Муфта соединительная СТТ(ТП)-10 3х150/240 с гильзами, бумажная изоляция ППД - это термоусаживаемая соединительная муфта для кабелей с бумажной изоляцией на напряжение 6–10 кВ. Разработана для надёжного соединения силовых кабелей в распределительных сетях, особенно там, где важна долговечность и устойчивость к внешним воздействиям. Бренд IEK, артикул uzm-bis10-vn3-150240sz.

Назначение и область применения

Муфта соединительная СТТ(ТП)-10 3х150/240 с гильзами, бумажная изоляция ППД используется для герметичного соединения трёхжильных силовых кабелей с бумажной изоляцией, работающих на напряжении до 10 кВ переменного тока частотой 50 Гц. Подходит для кабелей типов ААГ-10, ААШв-10, ААБл-10, АСБлШв-10, СГ-10, СБ-10 и других аналогов. Применяется как внутри помещений, так и на открытом воздухе - например, в кабельных колодцах, траншеях, на опорах ЛЭП, в подземных распределительных пунктах.

Технические характеристики

• Номинальное напряжение: 6/10 кВ
• Количество жил: 3
• Номинальное сечение проводника: 150–240 мм2
• Тип изоляции кабеля: бумажная (с возможностью работы с пластиковыми кабелями того же класса)
• Тип муфты: термоусаживаемая
• Конструкция: с металлическими гильзами для механического и электрического соединения жил
• Материал корпуса: термоусаживаемый полимер без галогенов
• Цвет: чёрный
• Срок службы: 30 лет
• Способ монтажа: нагрев с помощью газовой горелки
• Комплектация: болтовые соединители, комплект заземления

Совместимость и монтаж

Муфта СТТ(ТП)-10 3х150/240 с гильзами, бумажная изоляция ППД совместима исключительно с кабелями, имеющими бумажную изоляцию и экранирующую оболочку. Для монтажа требуется предварительная подготовка кабеля: зачистка изоляции, удаление брони (при наличии), обработка жил. После этого на кабель надевается муфта, фиксируются гильзы с помощью болтовых соединителей, затем выполняется равномерный прогрев термоусаживающейся трубки газовой горелкой до плотного обтягивания поверхности. Комплект заземления позволяет выполнить надёжное соединение экрана и брони с контуром заземления.

Безопасность и стандарты

Муфта СТТ(ТП)-10 3х150/240 с гильзами, бумажная изоляция ППД соответствует требованиям ГОСТ 13781.0. Материал корпуса изготовлен без галогенов - при возгорании не выделяет токсичных газов, что повышает безопасность в закрытых помещениях. Устройство рассчитано на работу в температурном диапазоне от –50 C до +50 C, обеспечивает высокую электрическую прочность и устойчивость к влаге благодаря IP67-подобной герметизации после усадки.

Преимущества

• Высокая механическая прочность благодаря гильзам и болтовому соединению жил
• Удобный монтаж: одна муфта заменяет несколько элементов сборки
• Долгий срок службы - 30 лет - при соблюдении условий эксплуатации
• Заземление встроено в комплект - не требует дополнительных материалов
• Термоусадка создаёт плотное, водонепроницаемое соединение без клея или смазки
• Подходит для сложных условий: влажность, перепады температур, загрязнённая среда

Ограничения применения

• Не применяется для кабелей с полиэтиленовой или ЭВР изоляцией - только для бумажной
• Требуется точное соответствие сечения кабеля: 150–240 мм2; использование с меньшим или большим сечением недопустимо
• Не рекомендуется для монтажа в условиях постоянного погружения в воду - хотя муфта герметична, она не предназначена для длительного подводного использования
• Требует наличия газовой горелки и навыков термоусадки - не подходит для быстрого ремонта без специнструмента
• Не предназначен для кабелей с алюминиевой бронёй - только медная или стальная

Примеры использования

• Соединение участков кабеля ААШв-10 в подземной кабельной линии городского района
• Ремонт повреждённого кабеля СБ-10 в кабельном колодце тепловой сети
• Установка ответвления от основной линии АСБлШв-10 к распределительному щиту на промплощадке
• Замена секции кабеля в туннеле метрополитена с сохранением целостности экрана и заземления

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля точно попадало в диапазон 150–240 мм2 - даже небольшое отклонение снижает надёжность контакта
• При работе с бронированным кабелем обязательно используйте комплект заземления - он встроен, но требует правильного подключения к броне
• Нагревайте муфту равномерно, начиная с центра и двигаясь к краям - это предотвращает образование воздушных пузырей
• Не допускайте попадания воды или грязи на зачищенную часть кабеля перед установкой муфты
• Проверяйте наличие всех деталей комплекта: гильзы, болты, заземляющие шины, термоусадочные трубки - отсутствие одного элемента делает монтаж невозможным
• После монтажа осмотрите муфту: она должна полностью обтянуть кабель без складок, трещин и вздутий
