Муфта вводная латунная ВМ-Л-15-М20 | 88856 Fortisflex КВТ

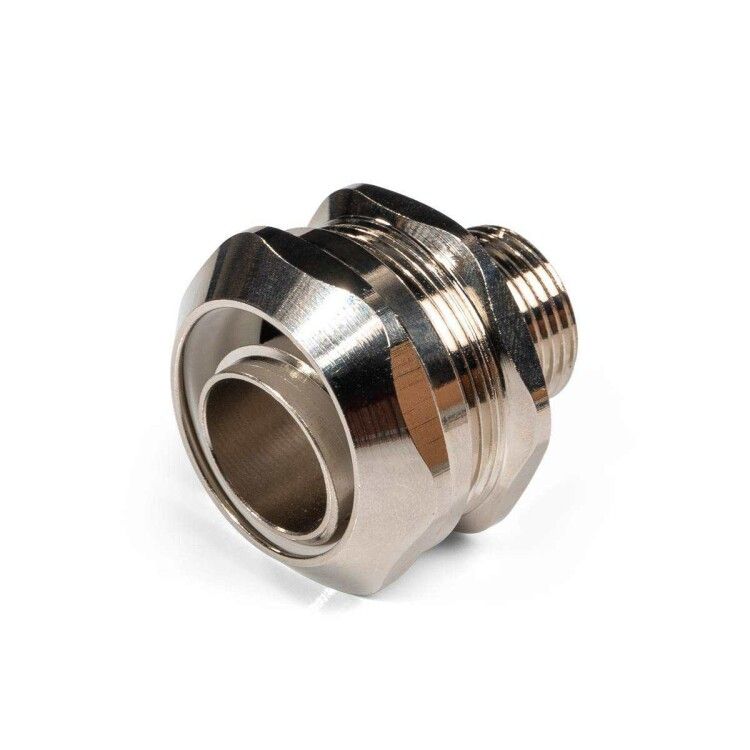

Муфта вводная латунная ВМ-Л-15-М20 от Fortisflex и КВТ предназначена для надёжного ввода кабеля через стенку электрошкафа или другого корпуса, особенно когда кабель защищён металлорукавом. Латунный корпус с никелированным покрытием обеспечивает долговечность в агрессивной среде, а степень защиты IP65 гарантирует герметичность даже в условиях запылённости и брызг воды.

Назначение и область применения

Муфта вводная латунная ВМ-Л-15-М20 используется для безопасного прохода кабеля из металлорукава внутрь распределительных шкафов, щитов управления, автоматических станций и других закрытых корпусов. Подходит для установки в промышленном оборудовании, где важна механическая прочность и защита от внешних воздействий.

Технические характеристики

• Размер резьбы: M20×1,5 - метрическая резьба по стандарту EN 60423, совместима с большинством стандартных фланцев и гильз.
• Номинальный диаметр: 15 мм - позволяет пропускать кабели с наружным диаметром до этого значения, включая металлорукава соответствующего размера.
• Материал корпуса: латунь с никелированным покрытием - повышает коррозионную стойкость и улучшает внешний вид.
• Уплотнитель: силикон - сохраняет эластичность при экстремальных температурах, не трескается при замораживании.
• Степень защиты: IP65 - полностью защищена от пыли и устойчива к водяным струям из любого направления.
• Температурный диапазон: от –60 C до +120 C - работает в холодных помещениях и рядом с нагреваемыми элементами.
• Общая длина: 40 мм - компактная форма, удобна для плотных монтажных пространств.
• Тип соединения: резьбовое - фиксируется в отверстии корпуса путём завинчивания.
• Заземление: есть - обеспечивает электрическую связь между металлическим рукавом и корпусом устройства.
• Исполнение: прямолинейное - кабель вводится прямо, без изменения направления.

Совместимость и монтаж

Муфта вводная латунная ВМ-Л-15-М20 совместима с металлорукавами следующих типов: МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг DIESEL, МРПИнг TERMO, МРПИнг(INOX), МР(INOX), Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой, Р3-ЦПнг-LS с протяжкой (20 м), Р3-ЦХ, Р3-Ц.

Правила монтажа:

• Перед установкой проверьте соответствие наружного диаметра металлорукава номинальному значению 15 мм.
• Если металлорукав имеет ПВХ-изоляцию, перед затяжкой муфты удалите её на глубину входа - это предотвращает деформацию уплотнителя и снижение степени защиты.
• Завинчивайте муфту равномерно, без перекосов. Не используйте силовые ключи - достаточно ручного усилия.
• Герметизация достигается за счёт силиконового кольца; не требуется применение дополнительных герметиков.

Безопасность и стандарты

• Стандарт резьбы: EN 60423 - европейский стандарт для резьбовых вводов в электрооборудование.
• Степень защиты IP65 соответствует требованиям IEC 60529 - гарантирована защита от пыли и водяных струй.
• Наличие заземления обеспечивает защиту от поражения током при пробое изоляции.
• Материалы соответствуют RoHS - не содержат опасных веществ, допущены для использования в ЕС.

Преимущества

• Высокая механическая прочность латуни делает муфту устойчивой к ударным нагрузкам и вибрациям.
• Никелирование препятствует окислению и облегчает очистку поверхности от грязи и масла.
• Силиконовый уплотнитель сохраняет свои свойства при широком диапазоне температур - от Arctic-условий до горячих цехов.
• Функциональное заземление исключает необходимость в дополнительных проводах заземления.
• Компактная длина (40 мм) позволяет использовать муфту там, где мало места.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не обеспечивает защиту от длительного контакта с жидкостью (для этого нужен IP67+).
• Не применяйте с неметаллическими трубами (например, пластиковыми или гофрированными ПЭ/ПВХ без жесткой оплетки) - они не обеспечивают надёжного заземления и могут деформироваться под давлением.
• Не используйте в средах с высоким содержанием кислот или щелочей - латунь может подвергнуться химической коррозии.
• Максимальный диаметр кабеля ограничен 15 мм - превышение вызывает риск повреждения уплотнителя и потери герметичности.

Примеры использования

• Ввод кабеля питания в шкаф ЧПУ станка с металлорукавом МРПИнг.
• Подключение датчиков на конвейере в пищевой промышленности, где важно мыть оборудование водными струями.
• Проход кабеля в холодильный модуль с температурой ниже –40 C.
• Монтаж в щитовой комнате на производстве с повышенной запылённостью.

Практические советы

• Выбирая муфту, всегда сверьте наружный диаметр металлорукава с номиналом 15 мм - лучше взять чуть меньший, чем больший.
• Если вы используете металлорукав с медной оплёткой - она должна быть хорошо прижата к корпусу муфты для эффективного заземления.
• Проверяйте целостность силиконового уплотнителя перед каждой установкой - трещины или сплющенность снижают защиту.
• Для частого обслуживания выбирайте модели с резьбой на корпусе - так легче демонтировать и переустанавливать муфту без повреждений.
• Муфта вводная латунная ВМ-Л-15-М20 от Fortisflex и КВТ - один из самых универсальных решений для промышленных условий. Убедитесь, что ваша система требует именно такой степени защиты и материала.
