Муфта соединительная заливная МКС(б)-2 | 78562 КВТ

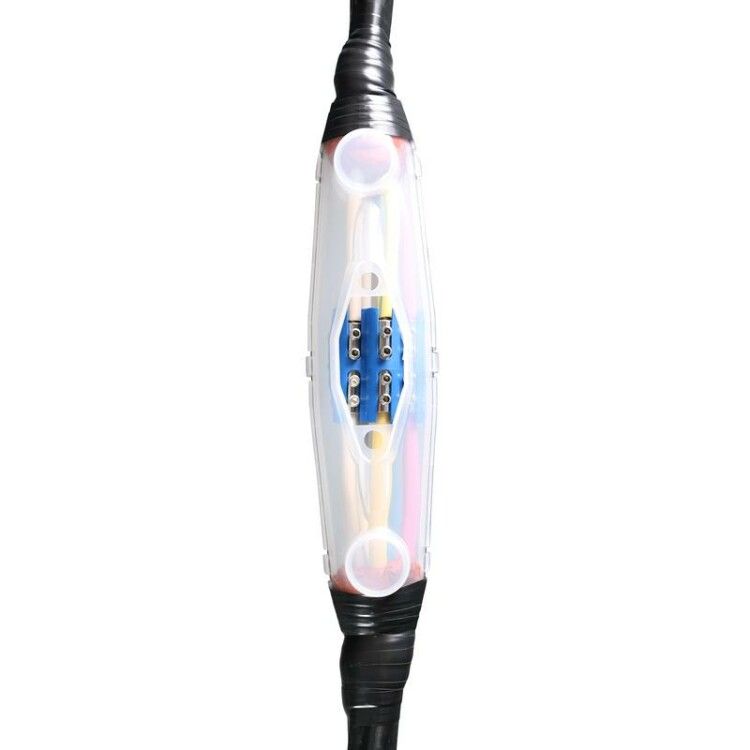

Муфта кабельная соединительная заливная МКС(б)-2 КВТ 1 кВ предназначена для надёжного и герметичного соединения силовых кабелей с бумажной или пластиковой изоляцией на напряжение до 1 кВ. Устройство выполнено в виде заливной муфты с полимерным компаундом и прозрачным корпусом, что позволяет контролировать процесс монтажа. Артикулы 78562 и 78562. соответствуют одной модели, подходящей для кабелей сечением 6–25 мм².

Назначение и область применения

Муфта кабельная соединительная заливная МКС(б)-2 КВТ 1 кВ применяется для создания ответвительных и прямых соединений между кабелями с изоляцией из ПВХ, СПЭ, а также с броней или без неё. Подходит для работы в условиях повышенной влажности, на открытом воздухе, в подземных колодцах, шахтах, tunnels и других закрытых помещениях. Часто используется в системах энергообеспечения объектов ЖКХ, промышленных установках, насосных станциях и на транспорте.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 5
• Номинальное сечение проводника: 6 – 25 мм²
• Тип кабеля: с бумажной или пластиковой изоляцией (например, АВВГ, ПвВГ, ВБбШв, NYM)
• Исполнение: заливная, с компаундом (полиуретановый двухкомпонентный состав)
• Материал корпуса: прозрачный пластик
• Рабочий температурный диапазон: от -50 °C до +50 °C
• Внешний диаметр кабеля: до 15 мм
• Состав: безгалогенный материал, безопасен при горении
• Время застывания компаунда: ≤ 2 часа при t ≥ +10 °C
• Стандарт: ТУ 3599-062-97284872-2014

Совместимость и монтаж

Муфта МКС(б)-2 КВТ совместима с кабелями типа АВВГ, ПвВГ, ВБбШв, ПвБбШв, NYM и другими с эквивалентными параметрами. Монтаж выполняется путём заливки компаунда внутрь корпуса после подготовки кабелей:

• Снять внешнюю оболочку и броню (при наличии);
• Подготовить жилы, зачистить и выровнять;
• Смонтировать гибкий медный провод заземления (на модификациях с броней);
• Установить пружины постоянного давления (ППД) — только для версии с "(б)" ;
• Перемешать два компонента компаунда внутри упаковки, удалить разделитель;
• Залить полученный состав в корпус до полного заполнения;
• Обеспечить равномерное распределение — прозрачный корпус позволяет видеть уровень заполнения.

Не требуется нагревание или открытое пламя. Блок соединителей КСМ в комплекте отсутствует — для соединения жил используются гильзы под опрессовку или другие методы, предусмотренные проектом.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022
• Состав безгалогеновый — снижает образование токсичных газов при возгорании
• Высокая степень герметизации предотвращает попадание воды и влаги
• Может использоваться во взрывоопасных и пожароопасных зонах благодаря отсутствию необходимости открытого огня

Преимущества

• Прозрачный корпус даёт возможность визуально проверить качество заливки и отсутствие воздушных пузырей
• Полиуретановый компаунд сам затвердевает, не требует термической обработки
• Герметизация достигается за счёт гидрофобных свойств материала
• Универсальность: один тип муфты работает с 3-, 4- и 5-жильными кабелями
• Легко хранить и транспортировать — все элементы комплекта находятся в одном пакете
• Долговечность: срок службы свыше 30 лет при соблюдении условий эксплуатации

Ограничения применения

• Не допускается монтаж при температуре окружающей среды ниже +10 °C — компаунд плохо перемешивается и замедляется процесс отверждения
• Не предназначен для кабелей с металлической оболочкой большего диаметра (>15 мм)
• Не рекомендовано использовать в местах с постоянным механическим воздействием (удары, вибрации) без дополнительной защиты
• Отсутствует встроенный блок соединителей КСМ — необходимо самостоятельно выбирать способ соединения жил (опрессовка, болтовые зажимы и т.д.)
• Не подходит для высоковольтных сетей выше 1 кВ

Примеры использования

• Соединение кабелей АВВГ в подвале многоквартирного дома
• Ремонт поврежденного участка кабеля ПвВГ на трассе городского освещения
• Монтаж ответвления от основного кабеля ВБбШв к насосной станции
• Замена старой муфты в тоннеле метрополитена
• Установка в кабельной канализации на промплощадке с высокой влажностью

Практические советы

• Перед монтажом обязательно прогрейте компаунд до +15…+25 °C — так он лучше перемешается и будет легче заполнять полости
• Чистите поверхность кабеля наждачной бумагой — это повысит адгезию компаунда
• Используйте латексные перчатки из комплекта — они защищают кожу от контакта с компаундом
• Проверьте соответствие внешнего диаметра кабеля 15 мм — превышение вызывает риск протечки
• После заливки не перемещайте муфту минимум 2 часа — даже если она кажется твёрдой, внутренние процессы ещё продолжаются
• Для кабелей с броней используйте именно модель с обозначением "(б)", где есть ППД и заземление
